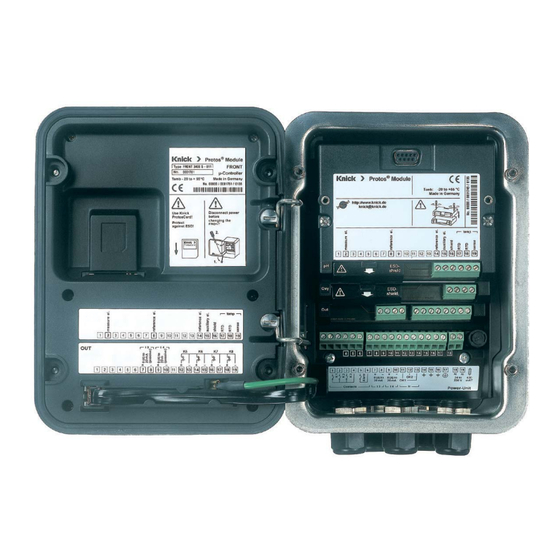

Knick Protos II 4400 Manuel Utilisateur

Masquer les pouces Voir aussi pour Protos II 4400:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Betriebsanleitung
Manuel utilisateur
Aktuelle Produktinformation: www.knick.de
Informations produit actualisées : www.knick.de
Analysenmesssystem
Système modulaire
Protos 3400(X)
Protos II 4400(X) / Protos 3400(X)
Messmodul Protos CONDI 3400 (X)-051
Module de communication Protos® OUT 3400(X)-071
Deutsch
zur Leitfähigkeitsmessung mit induktiven Sensoren
Module de sortie avec 2 sorties courant et
4 sorties de commutation
The Art of Measuring.

Publicité

Table des Matières
loading

Manuels Connexes pour Knick Protos II 4400

Sommaire des Matières pour Knick Protos II 4400

  • Page 1 The Art of Measuring. Analysenmesssystem Système modulaire Protos 3400(X) Protos II 4400(X) / Protos 3400(X) Betriebsanleitung Messmodul Protos CONDI 3400 (X)-051 Manuel utilisateur Module de communication Protos® OUT 3400(X)-071 Deutsch zur Leitfähigkeitsmessung mit induktiven Sensoren Module de sortie avec 2 sorties courant et 4 sorties de commutation Aktuelle Produktinformation: www.knick.de...

  • Page 2: Retour

    Marques déposées Les marques déposées suivantes sont utilisées dans ce manuel utilisateur sans indication particulière : Calimatic®, Protos®, Sensocheck®, Sensoface®, Unical®, VariPower®, Ceramat®, SensoGate® sont des marques déposées de Knick Elektronische Messgeräte GmbH & Co. KG, Allemagne Memosens® Marque déposée des sociétés Endress+Hauser Conducta GmbH &...

  • Page 3: Table Des Matières

    Table des matières Retour ................................2 Élimination ..............................2 Marques déposées .............................2 Utilisation conforme ....................5 Consignes de sécurité ....................6 Utilisation en atmosphère explosive : Module OUT 3400X-071 ..........6 Version du progiciel ....................7 Plaque à bornes module OUT 3400(X)-071 ..............8 Mise en place du module .....................9 Exemples de câblage ....................10 Programmation ......................13 Programmation : Niveaux d'utilisation ....................14...
  • Page 4 Table des matières...

  • Page 5: Utilisation Conforme

    Utilisation conforme Ce module est un module de sortie d'utilisation universelle avec 2 sorties courant passives pour la transmission de n'importe quel paramètre et 4 sorties de commutation électronique pour la surveillance des seuils. Le module OUT 3400X-071 est prévu pour les zones à atmosphère explosible, pour lesquelles des équipements du groupe II, catégorie d'appareils 2(1), gaz/poussière, sont nécessaires.

  • Page 6: Consignes De Sécurité

    éviter les charges électrostatiques. Maintenance La maintenance des modules Protos ne peut pas être réalisée par l'utilisateur. La société Knick Elektronische Messgeräte GmbH & Co. KG est à votre disposition sur www.knick. de pour toutes questions relatives à la maintenance des modules.

  • Page 7: Version Du Progiciel

    Protos 3400 à partir de la version progiciel FRONT 3.0 Protos 3400X à partir de la version progiciel FRONT 4.0 01.00.00 Protos II 4400 à partir de la version progiciel FRONT 01.00.00 Protos II 4400X à partir de la version progiciel FRONT...

  • Page 8: Plaque À Bornes Module Out 3400(X)-071

    Plaque à bornes module OUT 3400(X)-071 Plaque à bornes du module OUT 3400-071 : Etiquette de plaques à bornes Les étiquettes des plaques à bornes des modules installés en profondeur peuvent être collées à l'intérieur de la porte. Cela facilite l'entretien et le dépannage.

  • Page 9: Mise En Place Du Module

    Mise en place du module ATTENTION ! Décharge électrostatique (ESD). Les entrées de signal des modules sont sensibles aux décharges électrostatiques. Veillez à prendre des mesures de protection contre les ESD avant d'installer le module et de commuter les entrées. Remarque : Dénuder les brins des câbles avec des outils adaptés afin d'éviter tout endommagement.

  • Page 10: Exemples De Câblage

    Exemples de câblage Sorties de courant, contacts de commutation Exemple de câblage 1 (une sortie) Sortie de courant I3 ou I4 (passive, bloc d'alimentation nécessaire) 0 (4) ... 20 mA Charge Bloc d'alimentation 0 (4) ... 20 mA Exemple de câblage 2 Contacts de commutation électroniques Contact de seuil...
  • Page 11 Exemples de câblage Sorties de courant, contacts de commutation Exemple de câblage 3 (deux sorties : API d'alimentation avec pôle positif commun) Sorties de courant I3 et I4 (deux séparateurs d'alimentation passifs) 0 (4) ... 20 mA Séparateurs d'alimentation passifs Autre appareil évent. 0 (4) ...
  • Page 12 Exemples de câblage Sorties de courant, contacts de commutation Exemple de câblage 4 (deux sorties : API d'alimentation avec pôle positif commun) Sorties de courant I3 et I4 (un séparateur d'alimentation passif ) 0 (4) ... 20 mA Séparateurs d'alimentation passifs Autre appareil évent.

  • Page 13: Programmation

    Programmation ATTENTION ! Une programmation, un calibrage ou un ajustage incorrect(e) peut fausser les valeurs mesurées. Le Protos doit donc être mis en service et entièrement programmé et ajusté par un spécialiste du système. AVIS ! Pendant la programmation, le contact NAMUR « Contrôle fonctionnel » (HOLD) est actif. Les sorties de courant réagissent en fonction de la programmation, c.-à-d.

  • Page 14: Programmation : Niveaux D'utilisation

    Programmation : Niveaux d'utilisation Niveau d'affichage, niveau d'exploitation, niveau spécialiste Remarque : Contrôle fonctionnel (HOLD) actif (programmation : module BASE) Niveau d'affichage, Menu Afficheur d'exploitation, spécialiste 11.03 pH Activer la programmation 25.6 °C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu.

  • Page 15: Programmation : Interdiction De Fonctions

    Programmation : Interdiction de fonctions Niveau spécialiste : Interdiction/autorisation de fonctions pour le niveau d'exploitation Remarque : Contrôle fonctionnel (HOLD) actif (programmation : module BASE) Niveau spécialiste : Autoriser / interdire Menu Afficheur des fonctions Exemple : Interdire la possibilité de réglage pour le calibrage pour l'accès à...

  • Page 16: Activer La Programmation

    Activer la programmation Menu Afficheur Programmation 11.03 pH Activer la programmation 25.0°C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner Programmation à l'aide des touches fléchées, valider avec enter. Code d'accès d'origine : 1989 Choisir : [enter] Retour à...
  • Page 17 Programmation Préréglage et plage de sélection Remarque : Mode HOLD Paramètre Préréglage Sélection / Plage Courant sortie I3 • Paramètre Arrêt suivant les composants module : Arrêt, S/cm, °C, % poids, g/kg, Ωcm, pH, ORP, rH, etc. • Caractéristique linéaire, trilinéaire, fonction, table Linéaire •...
  • Page 18 Paramètre Préréglage Sélection / Plage Contact de seuils K5 • Paramètre suivant les composants module : Arrêt, S/cm, °C, % (Module) poids, g/kg, Ωcm, pH, ORP, rH, etc. • Seuil (Module) Saisie • Hystérésis Saisie (Module) • Direction d'action Min, max •...

  • Page 19: Messages : Préréglage Et Plage De Sélection

    Programmation Messages : Préréglage et plage de sélection Remarque : Mode HOLD actif Paramètre Préréglage Sélection / Plage Messages Limites max. • Valeur pH Non, limites appareil max., limites variables* • Valeur ORP Non, limites appareil max., limites variables* • Valeur rH Non, limites appareil max., limites variables* Limites max.
  • Page 20 Programmation des messages Messages Remarque : Mode HOLD actif Menu Afficheur Messages 7.00 pH Messages 20.1 °C Tous les paramètres déterminés par le Messages (spécialiste) module de mesure peuvent générer des Messages Valeur pH messages. Messages Valeur ORP Messages Valeur rH •...

  • Page 21: Sorties Courant

    Sorties courant Sélection menu : Programmation/Module OUT Remarque : Mode HOLD actif Menu Afficheur Programmation du courant sortie Programmation de la sortie courant 7.00 pH 19.2°C • Activer la programmation Module OUT 3400-071 (spécialiste) • Saisir le code d'accès Courant sortie I3 •...

  • Page 22: Sorties Courant : Caractéristiques

    Sorties courant : Caractéristiques Sélection menu : Programmation/Module BASE • Caractéristique linéaire La sortie de courant suit le paramètre de manière linéaire. Courant sortie Paramètre Début • Caractéristique trilinéaire Nécessite la saisie de deux points angulaires supplémentaires : Courant sortie 2ème point angulaire Y 1er point...
  • Page 23 • Caractéristique fonction Le déroulement non linéaire du courant de sortie permet d'effectuer des mesures sur plusieurs décades, par ex. de mesurer de très petites valeurs avec une grande résolu- tion ainsi que des valeurs élevées (à faible résolution). Obligatoire : saisie de la valeur pour le courant de sortie à 50 %. Courant sortie Entrée pour le "point à...

  • Page 24: Filtre De Sortie

    Filtre de sortie Constante de temps Constante de temps du filtre de sortie Un filtre passe-bas dont la constante de temps est réglable peut être activé pour sta- biliser la sortie de courant. Quand un saut se produit en entrée (100 %), le niveau en sortie lorsque la constante de temps est atteinte est de 63 %.

  • Page 25: Seuil, Hystérésis, Type De Contact

    Seuil, hystérésis, type de contact Programation /Module OUT/Contacts de commutation/Utilisation Menu Afficheur Programmation du seuil 7.00 pH Sortie de commutation : Seuil 19.2°C • Activer la programmation Contact K5 (spécialiste) • Saisir le code d'accès Paramètre + 04.00 pH • Sélectionner le module OUT Seuil + 0.010 pH Hystérésis...

  • Page 26: Entretien, Diagnostic

    Entretien Diagnostic Diagnostic module Etat sortie Entretien, Diagnostic Remarque : Pendant l'"Entretien", le mode "HOLD" est actif Menu Afficheur Entretien 7.10 pH Générateur de courant 22.3 °C (menu Entretien) Générateur de courant Le courant de sortie peut être spécifié à Courant sortie réglable 0 ...

  • Page 27: Liste Des Messages Actuels

    Fonctions de diagnostic Informations sur l'état général du système de mesure Sélection menu : Diagnostic - Liste des messages actuels Menu Afficheur Fonctions de diagnostic Activer le diagnostic 7.00 pH 25.6°C à partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner le diagnostic avec les touches fléchées, valider avec enter.
  • Page 28 Messages Messages – module OUT 3400(X)-071 avec Protos 3400(X) N° Messages OUT Type de message I008 Traitement des mesures DEFA (données de compensation) I009 Défaillance du module (somme DEFA de contrôle Flash progiciel) I070 Courant I3 écart AVER I071 Courant I3 <0/4 mA AVER I072 Courant I3 >...
  • Page 29 Messages Messages – module OUT 3400(X)-071 avec Protos II 4400(X) Défaillance En-dehors de la spéc. Nécessité d'entretien N° Type de message Messages OUT I008 Défaillance Traitement des mesures (données de compensation) I009 Défaillance Erreur progiciel I070 Nécessité d'entretien Courant I3 : plage I071 Nécessité...

  • Page 30: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques Protos OUT 3400(X)-071 Sortie de courant I3, 0/4... 20 mA (22 mA), libre de potentiel (reliée galvaniquement à la sortie I4) passive Tension d'alimentation 3 ... 30 V; I max = 100 mA; P max = 0,8 W Surveillance de la charge Message d'erreur en cas de dépassement de la charge Dépassement...
  • Page 31 Caractéristiques techniques Caractéristiques générales Protection contre les explosions cf. certificats ou www.knick.de (uniquement module version Ex) Conformité RoHS Suivant directive UE 2011/65/UE EN 61326-1, EN 61326-2-3 NAMUR NE 21 Émission de perturbations Industrie (EN 55011 Groupe 1 Classe A) Immunité aux perturbations...

  • Page 32: Vues D'ensemble

    Vues d'ensemble Vue d'ensemble de la programmation Menu Programmation Programmation 7.00 pH 25.6 °C Activation en mode mesure : Touche menu : Sélection menu. Sélection menu Sélectionnez la programmation à l'aide des touches fléchées, validez avec enter. Niveau spécialiste Sélection : [enter] Accès à tous les réglages, y compris la définition des codes Retour à...
  • Page 33 Module BASE : Entrées et sorties de signal, contacts Courant sortie I1, I2 Sorties de courant réglables séparément Contact K4 Signalisation en cas de défaillance Contacts K3, K2, K1 Contacts de commutation réglables séparément Entrées OK1, OK2 Entrées de signal de l'optocoupleur 1) Uniquement avec Protos II 4400(X)
  • Page 34 Menu Programmation Module OUT 3400(X)-071 Courant sortie I3 suivant les composants module : Arrêt, S/cm, °C, % poids, • Paramètre g/kg, Ωcm, pH, ORP, °C, rH, etc. linéaire, trilinéaire, fonction, table • Caractéristique • Sortie 0 ... 20 mA, 4 ... 20 mA 000 s , xxxx s •...
  • Page 35 Menu Entretien Module BASE Courant sortie réglable 0 ... 22 mA Générateur de courant Module OUT 3400(X)-071 Générateur de courant Courant sortie réglable 0 ... 22 mA Menu Diagnostic Liste des messages actuels Liste de tous les messages d'avertissement et de défaillance Descriptif poste de mesure Journal de bord Descriptif de l'appareil...

  • Page 36: Index

    Index Activer la programmation 16 Autorisation (fonction touche softkey) 15 Bornier à vis 31 Câblage 10 Caractéristiques de sortie 22 Caractéristiques techniques 30 CEM 31 Compatibilité des modules 7 Comportement en cas de messages 24 Conditions de service nominales 31 Consignes de sécurité...
  • Page 37 Limites appareil max., messages 20 Limites variables, messages 20 Liste des messages 27 Marques déposées 2 Messages avec Protos 3400(X) 28 Messages avec Protos II 4400(X) 29 Messages d'erreur 28 Messages, liste 27 Messages, programmation 19 Mise en place du module 9 N°...
  • Page 38 Index Seuils, contacts de commutation 25 Sorties courant, programmation 21 Symboles des seuils 25 Symboles messages 20 Table des matières 3 Type de contact 25 Utilisation conforme 5 Utilisation en atmosphère explosive 6 Version progicielle et matérielle 7 Vue d'ensemble de la programmation 32...
  • Page 39 Index...
  • Page 40 Knick Elektronische Messgeräte GmbH & Co. KG Siège Beuckestraße 22 • 14163 Berlin Allemagne Tél. : +49 30 80191-0 Fax : +49 30 80191-200 info@knick.de www.knick.de Agences locales www.knick-international.com Copyright 2019 • Sous réserve de modifications Version : 7 Ce document a été publié le 30/09/2019.
