Page 1 Module de communication Protos PHU 3400(X)-110 Deutsch Deutsch français zur Leitfähigkeitsmessung mit induktiven Sensoren zur Leitfähigkeitsmessung mit induktiven Sensoren pour le pilotage des commandes de sonde (Unical / Uniclean) – mesure automatique du pH Aktuelle Produktinformation: www.knick.de Aktuelle Produktinformation: www.knick.de Informations produit actualisées : www.knick.de...
Page 2: Renvoi Sous Garantie
Dans ce manuel utilisateur, les marques déposées suivantes sont citées sans répéter le symbole spécial. CalCheck®, Calimatic®, Protos®, Sensocheck®, Sensoface®, Unical®, VariPower®, Ceramat®, SensoGate® sont des marques déposées de Knick Elektronische Messgeräte GmbH & Co. KG, Allemagne Memosens® est une marque déposée des sociétés Endress+Hauser Conducta GmbH &...
Page 3: Table Des Matières
Table des matières Module Protos PHU 3400(X)-110 Renvoi sous garantie ..........................2 Elimination et récupération........................2 Marques déposées .............................2 Utilisation conforme ....................9 Conformité aux exigences de la FDA 21 CFR Part 11 ..............9 Consignes de sécurité ....................10 Utilisation en atmosphère explosible : Module PHU 3400X-110 ...........10 Version du logiciel ..........................11 Concept modulaire ..........................13 Description succincte ....................14...
Page 4 Table des matières Module Protos PHU 3400(X)-110 Programmation PHU 3400(X)-110 ................33 Activer la programmation ........................33 Programmation des données du capteur ..................34 Sensoface ..............................36 SW 3400-005 : Ajustage de la bande de tolérance ..............39 Activer Bande de tolérance cal ....................40 Documentation de la programmation .....................47 Logiciel de configuration et de documentation ProgaLog 3000 (option) ....49 Créer une configuration avec "ProgaLog 3000"...
Page 5 Table des matières Module Protos PHU 3400(X)-110 Programmation : Déroulements des programmes ..............70 Nettoyage, en continu, surveillance du milieu non ............70 Cal 2 pt., en continu, surveillance du milieu non ...............71 Cal 1 pt., en continu, surveillance du milieu non ...............72 Repos ..............................74 Mesure, brève, surveillance du milieu non ................75 Cal 2 pt., brève, surveillance du milieu non ................76...
Page 6 Table des matières Module Protos PHU 3400(X)-110 Programmation Uniclean 900(X) ................98 Module de mesure ........................99 Commande horaire ........................99 Programmation : Déroulements des programmes ..............101 Rinçage, continu .......................... 101 Nettoyage, continu ........................102 Repos ..............................104 Mesure, brève ..........................105 Service .............................
Page 7 Décalage du zéro ISFET ......................134 Entretien PHU 3400(X)-110 ..................136 Contrôle capteur............................136 Compensation de la sonde de température ................136 Entretien de la sonde par Protos 3400(X) ..............137 Fonctions de diagnostic ...................141 Descriptif poste de mesure ...................... 141 Journal de bord ..........................141 Descriptif appareil ........................
Page 8 Annexe : ........................176 Fourchettes minimales sur les sorties de courant ..............176 Tableau des tampons Mettler-Toledo ....................177 Tableau des tampons Knick CaliMat ....................178 Tableau des tampons DIN 19267 ....................179 Tableau des tampons Standard NIST (DIN 19266 : 2000-01) ..........180 Tampons techniques suivant NIST ....................181...
Page 9: Utilisation Conforme
à certaines exi- gences. Le système modulaire de mesure et d'analyse de la série Protos 3400(X) remplit les exigences suivant FDA 21 CFR Part 11 par ses caractéristiques suivantes : Electronic Signature L'accès aux fonctions de l'appareil est régi et limité...
Page 10: Consignes De Sécurité
• Lors de l’installation en atmosphère explosible, respecter les indications figurant dans le certificat d’homologation CE et, le cas échéant, dans le Control Drawing (fichiers téléchargeables sur : www.knick.de). • Avant la mise en service, s’assurer de l’admissibilité de la connexion avec d’autres équipements, par ex.
Page 11: Version Du Logiciel
Version du logiciel Module PHU 3400(X)-110 Logiciel de l'appareil Protos 3400(X) Le module PHU 3400(X)-110 est supporté à partir de la version 5.0 du logiciel. Logiciel du module PHU 3400(X)-110 Version logiciel 3.x Consulter le logiciel de l'appareil/le logiciel du module...
Page 13: Concept Modulaire
Concept modulaire Appareil de base, Module de mesure, Fonctions supplémentaires. Le Protos 3400(X) est un système de mesure et d'analyse modulaire évolutif. L'appareil de base (modules FRONT et BASE) possède trois alvéoles que l'utilisateur peut équiper d'une combinaison quelconque de modules de mesure ou de communi- cation.
Page 14: Description Succincte
Description succincte Description succincte : Module FRONT 4 vis imperdables Ecran graphique LCD transflectif pour ouvrir l'appareil (240 x 160 points) rétro-éclairé avec (Attention ! Veiller en fermant l'appareil à ne pas lumière blanche, à haute résolution et salir le joint entre FRONT et BASE !) contrastes prononcés.
Page 15: Description Succincte : Structure Des Menus
Description succincte : Structure des menus Les fonctions de base : calibrage, entretien, programmation, diagnostic Groupes de menus Calibrage Entretien Diagnostic Programmation Mesure Code d'accès : 1246 2958 1147 Niveau exploitation 1989 Niveau spécialiste Sélection BASE SYSTEM Liste des messages Module 1 Module 1 Descriptif poste de...
Page 16: Description Succincte : Module Front

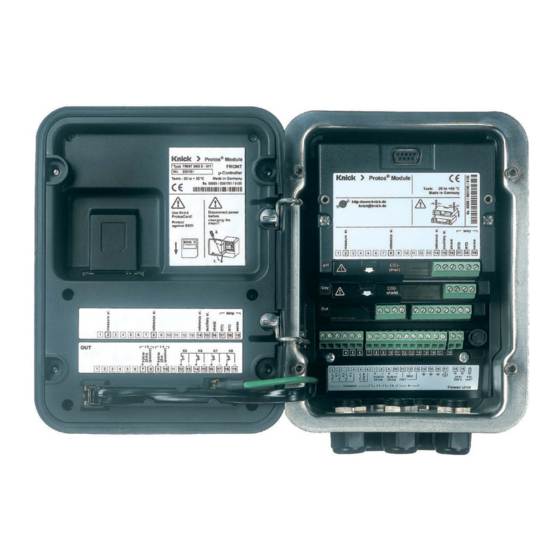

Description succincte : Module FRONT Vue de l'appareil ouvert (module FRONT) Emplacement pour carte SmartMedia • Enregistrement des données La carte SmartMedia étend la capa- cité de l'enregistreur de mesures à > 50000 enregistrements. • Changement de jeu de paramètres La carte SmartMedia permet de stocker 5 jeux de paramètres.
Page 17: Description Succincte : Module Base
Description succincte : Module BASE Vue de l'appareil ouvert (module BASE, 3 modules de fonctions sont enfichés) Composants module Reconnaissance du module : Plug & play. Possibilité de combiner jusqu'à 3 modules au choix. Des modules d'entrée et de communication sont disponibles. Remarque Le module FIU 3400(X)-140/141 autorise un équipement maximal...
Page 18: Vue D'ensemble Des Composants Système
• Unical 9000(X) / Uniclean 900(X) (commande automatique de sonde rétractable) • Ceramat WA 150(X) (sas pour sondes à étanchéité céramique avec le processus) La commande du système se fait par le Protos 3400(X) et comprend les groupes de fonctions Calibrage, Programmation, Entretien, Diagnostic.
Page 19 Appareil de base Protos 3400(X) et module de commande pour sas pour sondes PHU 3400(X)-110 et commande de sonde Unical 9000(X) / Uniclean 900(X) Appareil de base Protos 3400(X). Le module PHU 3400(X)-110 se trouve sur l'une des trois alvéoles disponibles.
Page 20: Le Module Phu 3400(X)-110
Pour de plus amples informations sur les réglages spécifiques de la commande de sonde Unical 9000(X) / Uniclean 900(X), reportez-vous au tableau Excel du CD-ROM (fourni avec Protos 3400(X) ou téléchargeable à partir de la page www.knick.de) Les deux blocs fonctionnels...
Page 21: Plaque À Bornes Module Phu 3400(X)-110
Plaque à bornes module PHU 3400(X)-110 Plaque à bornes module PHU 3400-110 : Etiquette de plaques à bornes Les étiquettes des plaques à bornes des modules installés en profondeur peuvent être collées à l'intérieur de la porte. Cela facilite l'entretien et le dépannage.
Page 22: Mise En Place Du Module
Mise en place du module Remarque : Veiller au raccordement correct du blindage Le passage de câble doit être Au-dessus des bornes 2 et 8 se hermétiquement fermé trouve un blindage. (protection contre l'infiltration Il suffit de l'ouvrir pour d'humidité). raccorder le câble du capteur.
Page 23: Exemple De Câblage Vp Et Sixplug
Exemple de câblage 1 Exemple de câblage VP et SixPlug Electrode Multisense (pH/ORP/Temp) avec Solution Ground (SG) PHU 3400-110 UNICAL 9000(X)
Page 24 Exemple de câblage 2 Exemple de câblage VP et SixPlug Chaîne de mesure (pH/Temp) sans Solution Ground (SG) PHU 3400-110 shunt UNICAL 9000(X)
Page 25: Raccord De La Commande De Sonde
RS 485 A jaune RS 485 B RS 485 B brun blanc 6,8 V (supply) Power Commande Unical 9000(X) / Uniclean 900(X) Les commandes de sonde Unical 9000(X) / Uniclean 900(X) sont accompagnées d'instructions d'installation (disponibles sur Internet sous www.knick.de.
Page 26: Sélection Menu
Sélection menu A la mise en marche de l'appareil, celui-ci commence par exécuter une routine de test interne et détecte automatiquement les modules installés. Ensuite il passe en mode Mesure. 7.00 pH 24.0 °C Sélection menu Choisir : [enter] Retour à la mesure Lingua 1 La touche menu donne accès à...
Page 27: Saisie D'un Code D'accès
Saisie d'un code d'accès Entrer le code d'accès Sélectionner la position du chiffre à l'aide des touches gauche/droite, et saisir le chiffre à l'aide des touches haut/bas. Confirmer par enter une fois que tous les chiffres ont été saisis. Modification d'un code d'accès •...
Page 28: Réglage De L'affichage Des Mesures
Réglage de l'affichage des mesures Sélection menu : Programmation/Module FRONT/Affichage des mesures La touche meas (1) permet de retourner directement à la mesure depuis n'importe quel niveau de menu. Tous les paramètres fournis par les modules peuvent être affichés. Le réglage de l'affichage des mesures est décrit ci-dessous. Affichage des mesures Affichage de mesures typique pour 2 postes de mesure de pH.
Page 29 Menu Afficheur Réglage de l'affichage des mesures Réglage de l'affichage des mesures 8.06 pH 24.0 °C Touche menu : Sélection menu Sélection menu Sélectionner Programmation à l'aide des touches fléchées, valider avec enter, sélectionner : “Niveau spécialiste” : Code d'accès 1989 (préréglage). Choisir : [enter] Retour à...
Page 30: Mise En Service
L'installation mécanique et électrique des composants a été effectuée conformément aux instructions d'utilisation et d'installation jointes (disponibles sur Internet sous www.knick.de): • Protos 3400(X) • Unical 9000(X) ou Uniclean 900(X) • Ceramat WA 150(X) (ou autre sas pour sondes / support rétractable) Avertissement ! Toute intervention sur le sas pour sondes ne doit être effectuée qu'en...
Page 31: Programmation : Niveaux D'utilisation
Programmation Programmation : Niveaux d'utilisation Niveau d'affichage, niveau d'exploitation, niveau spécialiste Remarque : Mode HOLD (programmation : module BASE) Niveau d'affichage, d'exploitation, Menu Afficheur spécialiste 11.03 pH Activer la programmation 25.6 °C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu.
Page 32: Programmation : Interdiction De Fonctions
Programmation : Interdiction de fonctions Niveau spécialiste : Interdiction/autorisation de fonctions pour le niveau d'exploitation Remarque : Mode HOLD (programmation : module BASE) Niveau spécialiste : Menu Afficheur Autoriser/interdire des fonctions Exemple : Interdire la possibilité de réglage pour le calibrage pour l'accès à partir du niveau d'exploitation 11.03 pH Activer la programmation...
Page 33: Programmation Phu 3400(X)-110
Programmation PHU 3400(X)-110 Activer la programmation Menu Afficheur Programmation 11.03 pH Activer la programmation 25.0°C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner Programmation à l'aide des touches fléchées, valider avec enter. Code d'accès d'origine : 1989 Choisir : [enter] Retour à...
Page 34: Programmation Des Données Du Capteur
Programmation des données du capteur En mode "Auto", les seuils de tolérance pour les critères de surveillance sont détermi- nés par l'appareil. Ces valeurs apparaissent en gris sur l'afficheur et ne peuvent être modifiées. En "spécifique", les tolérances peuvent être réglées. Remarque : Mode HOLD actif.
Page 35: Sélection Paramètres
Programmation PHU 3400(X)-110 Remarque : Mode HOLD actif Menu Afficheur Afficheur Sélection paramètres Paramètres capteur 7.00 pH 20,1 °C Les paramètres du capteur sont préréglés Module PHU 3400-110 (spécialiste) suivant le type de capteur. Filtre d’entrée Les paramètres grisés ne peuvent pas être Paramètres capteur Préréglages calibrage modifiés.
Page 36: Sensoface
Sensoface Sensoface et un afficheur graphique montrant l'état du capteur – Pour ce faire, Sensocheck doit être activé dans la programmation. Sensocheck : Surveillance automatique de l'électrode de verre et de référence 24,3°C Les symboles Sensoface fournissent des indications de diagnostic relatifs à l'usure et à la nécessité...
Page 37: Critères Sensoface
Sensoface"triste" ... Le menu “Diagnostic / Module PHU / Diagramme filet capteur”, affiche sous forme de graphique tous les paramètres actuels du capteur. Diagramme capteur 7.00 pH 24.1°C Menu "Diagnostic / Module PHU / Diagramme du Diagramme en filet capteur capteur".
Page 38: Préréglages Calibrage
Programmation PHU 3400(X)-110 Préréglages calibrage Remarque : Mode HOLD actif Préréglages calibrage Paramètres Sélection (préréglage en gras) Knick : 2.00 4.01 7.00 9.21 • Tampons Calimatic Merck/Riedel : 2.00 4.00 7.00 9.00 12.00 DIN 19267 : 1.09 4.65 6.79 9.23 12.75 NIST Standard : 4.006 6.865 9.180...
Page 39: Sw 3400-005 : Ajustage De La Bande De Tolérance
SW 3400-005 : Ajustage de la bande de tolérance Séquence de programmation Départ bande de tolérance Calibrage / Ajustage ? Premier calibrage ? Effacer bande de tolérance Nouvelle entrée Zéro + pente Contrôle bande tolér. ? Zéro > Tolérance ? Pente >...
Page 40: Activer Bande De Tolérance Cal
Activer Bande de tolérance cal Sélection menu : Programmation / Commande système / Déblocage d'options Remarque : Le TAN pour le déblocage d'une fonction supplémentaire n'est valable que pour l'appareil portant le numéro de série correspondant ! Afficheur Menu Activer la fonction supplémentaire 7.00 pH Sélection menu 25.6 °C...
Page 41: Minuteur Calibrage
20,1 °C Le menu Tampons Calimatic contient tous Préréglages calibrage (spécialiste) les jeux de tampons disponibles. Tampons Calimatic Knick Mettler-Toledo Knick 2.00 4.01 Merck/Riedel Contrôle dérive Sélection du jeu de tampons avec enter. DIN 19267 Minuteur calibrage NIST Standard Tolérance cal.
Page 42: Compensation De Température Du Milieu
Programmation PHU 3400(X)-110 CT milieu, valeur ORP/rH, fonction delta : Préréglage et plage de sélection Paramètres Sélection (préréglage en gras) Non, linéaire, eau ultra-pure, tableau • CT milieu linéaire : saisir facteur de température +XX.XX%/K • Valeur ORP / rH Electrode de référence Ag/AgCl, KCl 1 mol/l Ag/AgCl,KCI 3mol/l...
Page 43 Programmation PHU 3400(X)-110 CT milieu Remarque : Mode HOLD actif Menu Afficheur CT milieu 7.00 pH CT milieu 24,0 °C Vous avez le choix entre les sondes Module PHU 3400-110 (spécialiste) suivantes : Filtre d’entrée Paramètres capteur • linéaire (saisie coefficient CT) Préréglages calibrage •...
Page 44: Valeur Orp / Rh, Fonction Delta Remarque : Mode Hold Actif
Programmation PHU 3400(X)-110 Valeur ORP / rH, fonction delta Remarque : Mode HOLD actif Menu Afficheur Valeur ORP / rH, fonction delta 7.00 pH Valeur ORP / rH 20,1 °C • Choisir le type d'électrode de réf. : Valeur ORP/rH (spécialiste) Ag/AgCl, KCl 1 mol/l (argent / chlorure d'argent) El réf Ag/AgCl, KCl 1m...
Page 45: Limites Variables (Valeurs Par Défaut) - 02.00 Ph
Programmation PHU 3400(X)-110 Messages : Préréglage et plage de sélection Paramètres Sélection (préréglage en gras) Non, limites max., • Limites variables : - Défaillance Limit LO - Avertissement Limit Lo - Avertissement Limit Hi - Défaillance Limit Hi Non, limites max, •...
Page 46 Programmation PHU 3400(X)-110 Messages Remarque : Mode HOLD actif Menu Afficheur Messages Messages 7.00 pH 25.6°C Tous les paramètres déterminés par le Messages (spécialiste) module de mesure peuvent générer des Messages Valeur pH messages. Messages Valeur ORP Messages Valeur rH Limites appareil max : Messages Température Messages Valeur mV...
Page 47: Documentation De La Programmation
Documentation Documentation de la programmation Pour garantir une grande sécurité des installations et des appareils, les BPL obligent à documenter intégralement tous les réglages des jeux de paramètres. Pour l'enregistrement des réglages de paramètres, un fichier Excel est mis à disposition sur le CD-ROM (compris dans la livraison de l'appareil de base).
Page 48 Documentation de la programmation Dans la fenêtre de traitement du fichier Excel, sélectionnez la fiche technique du module dont vous voulez documenter les réglages des jeux de paramètres. Programmez le module sélectionné et tapez les valeurs réglées dans les champs correspondants de la fiche technique du module.
Page 49: Logiciel De Configuration Et De Documentation Progalog 3000 (Option)
Logiciel de configuration et de documentation ProgaLog 3000 (option) Afin de configurer plus aisément votre système de mesure et d'analyse Protos 3400(X), vous pouvez acquérir le logiciel ProgaLog 3000. L'interface utilisateur permet de sélec- tionner les langues du système Protos suivantes : anglais, allemand, français, espagnol, italien, suédois et portugais.
Page 50 Logiciel de configuration et de documentation ProgaLog 3000 4. Edition de données de configuration dans "ProgaLog 3000" Après avoir chargé les données de configuration, le logiciel affiche une liste des modules présents dans l'appareil et de tous les paramètres de configuration disponibles : Fig.
Page 51 En cas d'erreur, le champ de saisie concerné s'affiche sur fond rouge : 5. Enregistrement des données de configuration sur la carte SmartMedia 6. Chargement des données de configuration 7.00 pH 25.6 °C avec le Protos 3400(X) Transférer la configuration (spécialiste) Programmation/Commande système/Transférer la Lors du transfert, s'assurer que la configuration configuration des modules est identique.
Page 52: Créer Une Configuration Avec "Progalog 3000
3. Configurez ensuite le système que vous avez assemblé. 4. Enregistrez la configuration. Vous pouvez par exemple la copier sur une carte mémoire préformatée dans le Protos 3400(X), puis la charger dans des appareils ayant les mêmes composants de module.
Page 53: Journal De Bord, Réglage Usine
Journal de bord Réglage usine Journal de bord, réglage usine Programmation/Commande système/Journal de bord Remarque : Mode HOLD actif Menu Afficheur Journal de bord, réglage usine 7.00 pH Journal de bord 25.6 °C Sélection des messages enregistrés dans Journal de bord (spécialiste) le journal de bord.
Page 54: Sorties Courant, Contacts, Entrées Ok
Module BASE Sorties courant Sorties courant, contacts, entrées OK Sélection menu : Programmation/Module BASE Remarque : Mode HOLD actif (programmation : module BASE) Menu Afficheur Programmation du module BASE 7.00 pH Programmation de la sortie courant 19.2°C • Activer la programmation Module BASE (spécialiste) •...
Page 55: Sorties Courant : Caractéristiques
Sorties courant : Caractéristiques Sélection menu : Programmation/Module BASE • Caractéristique linéaire La sortie de courant suit le paramètre de manière linéaire. Courant sortie Paramètre Début • Caractéristique trilinéaire Nécessite la saisie de deux points angulaires supplémentaires : Courant sortie 2ème point angulaire Y 1er point...
Page 56: Caractéristique Fonction
• Caractéristique fonction Le déroulement non linéaire du courant de sortie permet d'effectuer des mesures sur plusieurs décades, par ex. de mesurer de très petites valeurs avec une grande résolu- tion ainsi que des valeurs élevées (à faible résolution). Obligatoire : saisie de la valeur pour le courant de sortie à 50 %. Courant sortie Entrée pour le "point à...
Page 57: Filtre De Sortie
Filtre de sortie Constante de temps Constante de temps du filtre de sortie Un filtre passe-bas dont la constante de temps est réglable peut être activé pour sta- biliser la sortie de courant. Quand un saut se produit en entrée (100 %), le niveau en sortie lorsque la constante de temps est atteinte est de 63 %.
Page 58: Signaux Namur : Sorties Courant
Sorties courant : Comportement en cas de messages Signaux NAMUR : Sorties courant Comportement en cas de messages : HOLD, signal 22 mA Comportement en cas de messages Suivant la programmation ("Messages"), 7.00 pH les sorties de courant prennent l'un des états 19.0 °C Comportement en cas de messages suivants :...
Page 59: Signaux Namur : Contacts De Commutation
Signaux NAMUR : Contacts de commutation Défaillance, nécessité d'entretien, HOLD (contrôle fonctionnel) A la livraison, les sorties relais libres de potentiel du module BASE sont préprogram- mées sur les signaux NAMUR : Défaillance Contact K4, contact de repos (message coupure de courant) Nécessité...
Page 60: Contacts De Commutation : Câblage De Protection
Contacts de commutation : Câblage de protection Câblage de sécurité des contacts de commutation Les contacts des relais sont sujets à une érosion électrique. Celle-ci réduit la durée de vie des contacts, notamment avec des charges inductives et capacitives. Pour suppri- mer la formation d'étincelles et d'arcs, on utilise par ex.
Page 61: Contacts De Commutation
Contacts de commutation Contacts de commutation Programmation/Module BASE/Contacts de commutation Programmation des Afficheur Menu contacts de commutation 7.00 pH Utilisation des contacts de 19.2°C commutation Contact K1 (spécialiste) • Activer la programmation Utilisation NAMUR nécess. d'entret. • Entrer le code d'accès Paramètre NAMUR HOLD Seuil...
Page 62: Contacts De Commutation : Informations Sensoface
Contacts de commutation : Informations Sensoface Programmation/Module BASE/Contacts de commutation/Utilisation/Sensoface Menu Afficheur Programmation (Sensoface) 7.00 pH Affecter des informations Sensoface à 19.0 °C des contacts de commutation Module BASE (spécialiste) Courant sortie I1 En présence de plusieurs modules de Courant sortie I2 mesure, les informations Sensoface de (NAMUR Défail) Contact K4...
Page 63: Contact De Rinçage
Contact de rinçage Contact de rinçage Programmation/Module BASE/Contacts de commutation/Utilisation/ Contact de rinçage Afficheur Programmer le contact de rinçage Menu 7.00 pH Utilisation des contacts de 19.2°C commutation Contact K1 (spécialiste) • Activer la programmation Utilisation NAMUR nécess. d'entret. • Entrer le code d'accès Paramètre NAMUR HOLD Seuil...
Page 64: Seuil, Hystérésis, Type De Contact
Seuil Seuil, hystérésis, type de contact Programmation/Module BASE/Contacts de commutation/Utilisation Menu Afficheur Programmation du seuil 7.00 pH Programmation de la sortie courant Sortie de commutation : Seuil 19.2°C • Activer la programmation • Activer la programmation Contact K1 (spécialiste) • Entrer le code d'accès •...
Page 65: Entrées Ok1,Ok2. Définir Le Niveau
Entrées OK1,OK2. Définir le niveau. Programmation/Module BASE/Entrées OK1, OK2 Remarque : Mode HOLD (programmation : module BASE) Menu Afficheur Programmation des entrées OK 7.00 pH OK1 utilisation 19.2°C • Activer la programmation Entrées OK1, OK2 (spécialiste) • Entrer le code d'accès OK2 Utilisation voir •...
Page 66: Changement De Jeu De Paramètres Par Ok2
Changement de jeu de paramètres par OK2 Programmation/Commande système/Matrice commande des fonctions Remarque : Mode HOLD (programmation : module BASE) Jeux de paramètres 2 jeux de paramètres complets (A, B) sont prévus dans l'appareil. Le changement de jeu peut se faire via l'entrée OK2. Un contact de commutation permet de signaler quel jeu est activé.
Page 67: Programmation Unical 9000(X)
Programmation Unical 9000(X) Programmation Unical 9000(X) Fonctions Programmation Possibilités de réglage Page Arrêt, Unical 9000, Unical 900 • Commande p. 68 • Préréglages calibrage Jeu de tampons selon programmation PHU 3400-110 Tampon cal 1 Calimatic (automatique) ou sélection d'un tampon Tampon cal 2 Calimatic (automatique) ou sélection d'un tampon Mode cal...
Page 68: Activer La Programmation
Préréglages calibrage (spécialiste) • Calibrage : Les valeurs déterminées Module de mesure PHU 3400-110 Knick 2.00 4.01 PH 3400-032 pendant le calibrage sont enregistrées Tampon cal 1 dans le journal de bord, mais pas Ajustage...
Page 69: Programmation Commande Horaire
Intervalle fixe / programme hebdo Menu Afficheur Programmation commande horaire 07.05 pH Commande horaire Intervalle fixe 25.6 °C "Intervalle fixe" permet de sélectionner Intervalle fixe (spécialiste) jusqu'à trois programmes. Une durée Programme Nettoyage Intervalle de temps d'intervalle spécifique peut être attribuée Programme Cal 2 pt.
Page 70: Programmation : Déroulements Des Programmes
Déroulements des programmes Programme Nettoyage Programmation : Déroulements des programmes Nettoyage, en continu, surveillance du milieu non Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyeur 0020 s 03: Eau de rinçage OUI 0060 s 04: Eau de rinçage NON 0002 s 05: Sonde en MESURE 0005 s...
Page 71: Cal 2 Pt., En Continu, Surveillance Du Milieu Non
Programme Calibrage Programmation : Déroulements des programmes Cal 2 pt., en continu, surveillance du milieu non Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyeur 0020 s 03: Eau de rinçage OUI 0060 s 04: Eau de rinçage NON 0002 s 05: Tampon I 0000 s...
Page 72: Cal 1 Pt., En Continu, Surveillance Du Milieu Non
Programmation : Déroulements des programmes Cal 1 pt., en continu, surveillance du milieu non Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyeur 0003 s 03: Eau de rinçage 0010 s 04: Eau de rinçage 0002 s 05: Tampon I 0000 s 06: Cal tampon 1 (pH 4.01) 07: Eau de rinçage...
Page 73: Programme Mettre Au Repos : Position D'attente
Entrées DCS BIN 1 ... BIN 3 de la Unical 9000 Le programme est complètement exécuté, la position d'attente est ignorée Remarque : Si les programmes sont appelés au moyen du Protos 3400(X) dans le menu Calibrage ou Entretien, la position d’attente est ignorée.
Page 74: Repos
Programmation : Déroulements des programmes Repos Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyeur 0020 s 03: Eau de rinçage OUI 0060 s 04: Eau de rinçage NON 0002 s 05: Air de purge OUI 0010 s 06: Air de purge NON 0002 s 07: Cal tampon 1 (pH 4.01) 08: Position d'attente...
Page 75: Mesure, Brève, Surveillance Du Milieu Non
Programmation : Déroulements des programmes Mesure, brève, surveillance du milieu non Texte affiché Durée [s] 01: Eau de rinçage OUI 0010 s 02: Eau de rinçage NON 0002 s 03: Sonde en MESURE 0005 s 04: durée de mesure 0030 s 05: Sonde en SERVICE 06: Nettoyeur 0020 s...
Page 76: Cal 2 Pt., Brève, Surveillance Du Milieu Non
Programmation : Déroulements des programmes Cal 2 pt., brève, surveillance du milieu non Texte affiché Durée [s] 01: Eau de rinçage OUI 0010 s 02: Eau de rinçage NON 0002 s 03: Tampon I 0000 s 04: Tampon cal 1 05: Eau de rinçage OUI 0010 s 06: Eau de rinçage NON...
Page 77: Cal 1 Pt., Brève, Surveillance Du Milieu Non
Programmation : Déroulements des programmes Cal 1 pt., brève, surveillance du milieu non Texte affiché Durée [s] 01: Eau de rinçage OUI 0010 s 02: Eau de rinçage NON 0002 s 03: Tampon I 0000 s 04: Cal tampon 1 (pH 4.01) 05: Eau de rinçage OUI 0010 s 06: Eau de rinçage NON...
Page 78: Service
Programme Service Programmation : Déroulements des programmes Service Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyeur 0020 s | Mesure -> Service 03: Eau de rinçage OUI 0060 s 04: Eau de rinçage NON 0002 s 05: Air de purge OUI 0005 s 06: Air de purge NON 0002 s...
Page 79: Programmation Déroulement Du Programme
Programmation Menu Afficheur Déroulement du programme 07.05 pH Configurer le déroulement 25.6 °C du programme Déroulement du programme (spécialiste) Nettoyage env. 02.02 min Programmation / Commande de sonde / Cal 2 pt. env. 02.50 min Déroulement du programme / User 2 : Cal 1 pt.
Page 80: Configurer Une Fonction
Configurer une fonction Menu Afficheur Activer la surveillance 07.05 pH Configurer une fonction 25.6 °C Sélectionner dans la liste avec les touches Déroulement du programme (spécialiste) fléchées, valider avec enter Tampon cal 1 Fonction Tampon cal 2 • Fonctions : Air rinçage Oui Air rinçage Non Fin du programme...
Page 81: Programmation : Installation
Programmation : Installation Programmation : Installation Fonctions programmation Unical 9000 Installation Préréglage Possibilité de réglage • Méthodes de mesure Continue (brève) • Commande externe (DCS) (Polarité/Réglages de sortie) - Niveau signal entrée actif : 10 ... 30 V (actif : 10 ... 30 V / actif < 2 V) DCS (36 ...
Page 82: Définir La Méthode De Mesure
Méthodes de mesure Menu Afficheur Commande externe par DCS Définir la méthode de mesure 07.05 pH 25.6 °C • Mesure en continu : Installation (spécialiste) En mesure en continu, la chaîne de Méthodes de mesure Continue mesure du pH se trouve dans le Commande ext.
Page 83: Commande Par Système De Conduite Du Processus (Dcs)
Commande par système de conduite de processus Commande par système de conduite du processus (DCS) Entrées/sorties Unical 9000(X) N° Désignation E / S Niveau Fonction La sonde va en position de mesure Measuring/ Service La sonde va en service Commande auto d'intervalles par Unical Auto / Manual Commande auto d'intervalles bloquée Sélect.
Page 84: Programmes De Commande Et Méthodes De Mesure
Les autres requêtes sont mises en mémoire et exécutées à la suite. En cas de commande de la Unical 9000(X) via Protos 3400(X), les lignes de signaux Bin 1, Bin 2, Bin 3 ainsi que M/S et A/M peuvent être bloquées pour éviter des conflits (Programmation / Unical 9000 / Installation / Commande ext (DCS) : arrêt)
Page 85: Détection Du Capteur
Détection du capteur Menu Afficheur Sonde 07.05 pH Détection du capteur 25.6 °C Enclencher la détection du capteur Installation (spécialiste) empêche tout déclenchement intempestif Méthodes de mesure Continue Commande ext. (DCS) de la sonde en l'absence de chaîne de Détection du capteur mesure.
Page 86: Configuration De La Surveillance Du Milieu
Configuration de la surveil- lance du milieu Configuration de la surveillance du milieu Menu Programmation / Commande de sonde / Installation Surveillance du milieu Le respect d'un pH (ou d'une température) à spécifier par les milieux utilisés (solutions tampon, solution de nettoyage, eau de rinçage...) peut être surveillé dans la chambre de calibrage en vue d'un contrôle intégral du système.
Page 87: Adaptateur Milieu
Adaptateur milieu, milieux additionnels, Menu Afficheur Mise en service Adaptateur milieu 07.05 pH 25.6 °C • Définition de l’équipement Adaptateur milieu (spécialiste) (pompe de dosage, arrêt ou nettoyant) Emplacement I Pompe dosage • Désignation du milieu Milieu Tampon - I ------- Débit 25 ml •...
Page 88: Prévision Système (Ceramat, Sensogate)
Prévision système Prévision système (Ceramat, SensoGate) Surveillance du comportement des supports rétractables (avec Unical 9000(X) à partir de la version logiciel 4.3) La fonction "Prévision système" permet de surveiller le comportement des sup- ports rétractables Ceramat et SensoGate. D’éventuelles usures sont ainsi rapide- ment détectées et préviennent les défail- lances ou les arrêts (maintenance prédic- tive, "Predictive Maintenance").
Page 89: Prévision Système : Profils De Sonde
Prévision système : Profils de sonde Profils de sonde et de référence Après l’installation d’un système ou après une réparation, plusieurs cycles de fonc- tionnement sont réalisés en appelant la fonction correspondante "Prévision système / Éditer le profil de référence". Le comportement alors déterminé (profil de sonde) est enregistré...
Page 90: Paramétrer La Prévision Système
Paramétrer la prévision système Paramétrer la prévision système Menu : Programmation / Commande de sonde / Installation / Prévision système Menu Écran Prévision système Paramétrer la prévision système 7.00 pH 25.6 °C (uniquement les modèles Ceramat et Commande système (spécialiste) SensoGate) Sonde Dans le point de menu "Sonde", sélec- Eau de rinçage...
Page 91: Prévision Système : Profils De Référence
Prévision système : Profils de référence Menu : Programmation / Commande de sonde / Installation / Prévision système Prévision système : Menu Écran profil de réf. actif Profil de réf. "Auto" actif 7.00 pH 25.6 °C Lors des premiers déplacements de la Prévision système sonde, un profil de référence est enregis- Profil de réf.
Page 92: Prévision Système : Créer Un Profil De Référence
Prévision système : créer un profil de référence Prévision système : Créer un profil de référence Menu : Programmation / Commande de sonde / Installation / Prévision système Prévision système : Menu Écran profil de réf. User actif Créer profil de référence "User" 7.00 pH 25.6 °C L’option "Éditer le profil de référence"...
Page 93: Prévision Système : Valeurs De Tolérance
Prévision système : Valeurs de tolérance Prévision système : Valeurs de tolérance Menu : Programmation / Commande de sonde / Installation / Prévision système Menu Écran Prévision système : Tolérances Valeurs de tolérance 7.00 pH 25.6 °C Des écarts supplémentaires par rapport Commande système (spécialiste) aux différents temps de fonctionnement Profil de réf.
Page 94: Prévision Système : Profils De Référence, Messages
Prévision système : Profils de référence, messages Menu : Programmation / Commande de sonde / Installation / Prévision système Menu Écran Prévision système Profils de référence, messages 7.00 pH 25.6 °C La fonction de surveillance permet de Messages désactiver les messages de prévision Entretien Surveillance ("Non") ou de les émettre comme mes-...
Page 95: Prévision Système : Messages De Diagnostic
Prévision système : Messages de diagnostic Menu : Diagnostic / Prévision système Menu Écran Prévision système : Diagnostic Liste des messages UNICAL actif Lorsque l’option "Surveillance Oui" est Liste des messages 1 msg. activée dans le menu de prévision sys- U168 SP Position finale SERVICE sans fonct.
Page 96: Prévision Système : Enregistrement Sur Carte Smartmedia
Prévision système : enregistrement sur carte SmartMedia Prévision système : Enregistrement sur carte SmartMedia Menu : Programmation / Commande de sonde / Installation / Prévision système Menu Écran Prévision système : Carte SmartMedia Enregistrement sur carte SmartMedia 7.00 pH 25.6 °C Si une carte SmartMedia est installée, il Commande système (spécialiste) est possible d’enregistrer les temps de...
Page 97 Prévision système : Messages Prévision système : Messages N° Message "Prévision système" Cause U160 SP Perte de pression / sonde air L’air s’échappe de manière incontrôlée - sonde air défectueuse U161 SP Vanne de sonde sans fonction La vanne pilote ne se déclenche pas, éventuelle- ment même problème pour la vanne de sonde U162 SP Capteur air sans fonction...
Page 98: Programmation Uniclean 900(X)
Programmation Uniclean 900(X) Programmation Uniclean 900(X) Fonctions Programmation Possibilités de réglage Page Arrêt, Unical 9000, Uniclean 900 • Commande p. 99 Intervalle fixe, Programme hebdomadaire : • Commande horaire Intervalle fixe : Sélection programme, Intervalle de temps Programme hebdo : Configuration des déroulements des programmes •...
Page 99: Module De Mesure
Commande horaire (inter- valle fixe / programme hebdo) Menu Afficheur Programmation UNICLEAN 900 7.05 pH Activer la programmation 25.6 °C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner Programmation à l'aide des touches fléchées, valider avec enter. Choisir : [enter] Retour à...
Page 100 Programme hebdomadaire Menu Afficheur Programmation commande horaire 7.05 pH Commande horaire Intervalle fixe 25.6 °C “Intervalle fixe” permet de sélectionner Intervalle fixe (spécialiste) jusqu'à trois programmes. Une durée Programme Intervalle de temps Rinçage d'intervalle spécifique peut être attribuée Nettoyage. à chaque programme. Repos.
Page 101: Programmation : Déroulements Des Programmes
Déroulements des pro- grammes Programme Rinçage Programmation : Déroulements des programmes Rinçage, continu Texte affiché Durée [s] 01: Sonde en SERVICE 02: Eau de rinçage OUI 0060 s 03: Eau de rinçage NON 0002 s 04: Sonde en MESURE 0005 s 05: Fin programme Le rinçage (continu) peut aussi être lancé...
Page 102: Nettoyage, Continu
Programme Nettoyage Programmation : Déroulements des programmes Nettoyage, continu Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyeur 0020 s 03: Eau de rinçage OUI 0060 s 04: Eau de rinçage NON 0002 s 05: Sonde en MESURE 0005 s 06: Fin du programme Le nettoyage (continu) peut aussi être lancé...
Page 103 Entrées SCP BIN 1 ... BIN 3 de l'Uniclean 900 Le programme est complètement exécuté, la position d'attente est ignorée Remarque : Si les programmes sont appelés au moyen du Protos 3400(X) dans le menu Calibrage ou Entretien, la position d’attente est ignorée.
Page 104: Repos
Programmation : Déroulements des programmes Repos Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyant 0020 s 03: Eau de rinçage OUI 0060 s 04: Eau de rinçage NON 0002 s 05: Air de purge OUI 0010 s 06: Air de purge NON 0002 s 07: Position d'attente >...
Page 105: Mesure, Brève
Programme Mesure, brève Programmation : Déroulements des programmes Mesure, brève Texte affiché Durée [s] 01: Eau de rinçage OUI 0010 s 02: Eau de rinçage NON 0002 s 03: Sonde en MESURE 0005 s 04: Durée de mesure 0030 s 05: Sonde en SERVICE 06: Nettoyant 0020 s...
Page 106: Service
Programme Service Programmation : Déroulements des programmes Service Texte affiché Durée [s] 01: Sonde en SERVICE 02: Nettoyant 0020 s | Mesure -> Service 03: Eau de rinçage OUI 0060 s 04: Eau de rinçage NON 0002 s 05: Air de purge OUI 0005 s 06: Air de purge NON 0002 s...
Page 107: Modifier Une Étape Du Programme
Programmation Menu Afficheur Déroulement du programme 7.05 pH Modifier une étape du programme 25.6 °C Sélectionner l'étape à modifier avec Exemple (spécialiste) les touches fléchées. Après avoir activé Exemple Nom du programme 01: Sonde en SERVICE enter, la sélection “traiter, insérer, effacer” Traiter apparaît.
Page 108: Programmation : Installation
Programmation : Installation Programmation : Installation Fonctions programmation UNICLEAN 900 Installation Préréglage Possibilité de réglage • Méthode de mesure Continu (Continu/Bref ) • Commande externe (DCS) (Polarité/Réglages de sortie) - Niveau signal entrée actif : 10 ... 30 V (actif : 10 ... 30 V / actif < 2 V) DCS (36 ...
Page 109: Définir La Méthode De Mesure
Méthodes de mesure Menu Afficheur Commande externe par DCS Définir la méthode de mesure 7.05 pH 25.6 °C • Mesure en continu : Installation (spécialiste) En mesure en continu, la chaîne de Méthode de mesure Continue mesure du pH se trouve dans le milieu Commande ext.
Page 110: Commande Par Système De Conduite Du Processus (Dcs)
Commande par système de conduite de processus Commande par système de conduite du processus (DCS) Entrées/sorties Uniclean 900(X) N° Désignation E / S Niveau Fonction La sonde va en position de mesure Measuring/ Service La sonde va en service Commande auto d'intervalles par Uniclean Auto / Manual Commande auto d'intervalles bloquée *) **)
Page 111: Programmes De Commande Et Méthodes De Mesure
Les autres requêtes sont mises en mémoire et exécutées à la suite. En cas de commande de l'Unical 900(X) via Protos 3400(X), les lignes de signaux Bin 1, Bin 2, Bin 3 ainsi que M/S et A/M peuvent être bloquées pour éviter des conflits (Programmation / Commande de sonde / Installation / Commande ext (DCS) : arrêt)
Page 112: Détection Du Capteur
Détection du capteur Menu Afficheur Sonde 7.05 pH Détection du capteur 25.6 °C Enclencher la détection du capteur Installation (spécialiste) empêche tout déclenchement intempestif Continue Méthode de mesure Commande ext (DCS) de la sonde en l'absence d'électrode. Détection du capteur Pour ce faire, on détermine si la sonde de Immersion bloquée Accès commande manuelle...
Page 113: Adaptateur Milieu
Adaptateur milieu, milieux additionnels, Menu Afficheur mise en service Adaptateur milieu 7.05 pH 25.6 °C • Pompe de dosage Adaptateur milieu (spécialiste) (Oui, Non) Pompe de dosage • Désignation du milieu Milieu Nettoyant - - - - Débit 50 ml •...
Page 114: Calibrage / Ajustage
Calibrage et ajustage Calibrage / Ajustage Remarque : Le mode HOLD est actif pour le module calibré. Les sorties de courant et les contacts de commutation se comportent de la manière programmée • Calibrage : détermination de l'écart sans réglage •...
Page 115 Ajustage L'ajustage consiste à reprendre les valeurs déterminées lors d'un calibrage. Les valeurs déterminées lors du calibrage pour le zéro et la pente sont entrées dans la trace de cali- brage. (Fonction Trace de calibrage, activable dans le menu Diagnostic pour le module PHU 3400(X)-110).
Page 116: Mode De Calibrage
Calibrage / Ajustage Mode de calibrage Calibrage en un point La chaîne de mesure est calibrée avec une seule solution tampon. On obtient ainsi le zéro de la chaîne de mesure, qui sera pris en compte par Protos. Un calibrage en un point se justifie et est acceptable lorsque les valeurs à mesurer sont proches du zéro de la chaîne de mesure, de sorte que la modification de la pente de la chaîne de mesure n'a pas grande importance.
Page 117: Compensation Automatique De La Température
à l'aide d'une sonde de tem- Milieu de calibrage : Solution tampon pérature (Pt 100/Pt 1000/ NTC 30 kΩ/NTC 8,55 kΩ). Knick 2.00 4.01 7.00 9.21 Après remplacemt capteur, faire un Si la compensation automatique de la température premier calibrage pour statistique ! est sélectionnée lors du calibrage, une sonde de tem-...
Page 118: Calibrage Automatique
Calibrage automatique Commande de sonde Processus de calibrage La commande de sonde (ex. : Unical 9000) permet l'exécution automatique des processus de calibrage commandés soit par intervalles, soit par temps d'après un programme hebdomadaire. Le programme hebdomadaire est défini dans le menu “Programmation”...
Page 119: Lancement Du Programme Commande De Sonde
Lancement du programme Menu Afficheur Commande de sonde Activer le calibrage 7.00 pH 25.6 °C Touche menu : Sélection menu. Sélection menu Sélectionner Calibrage avec les touches fléchées, valider avec enter, code d'accès 1147 (Modification du code d'accès : Sélection : [enter] Programmation/Commande système/ Retour à...
Page 120: Calibrage Manuel De La Chaîne De Mesure
Calibrage manuel de la chaîne de mesure Commande de sonde Le calibrage manuel de la chaîne de mesure (zéro, pente) doit être effectué après démontage. Pour ce faire, le sas pour sondes est amené automatiquement en position SERVICE lors de l'activation du calibrage. La commande de sonde se trouve en état d'entretien.
Page 121: Calimatic : Calibrage Automatique
Menu Afficheur Sonde en position SERVICE Sélectionner le mode de calibrage 7.00 pH 25.6 °C (description des modes p. 124 et suiv.). Module PHU 3400-110 Lors de l'activation du calibrage, le dernier Calimatic : calibrage automatique mode de calibrage exécuté est proposé Entrée manuelle de tampons Calibrage du produit automatiquement (s'il ne doit pas y avoir...
Page 122: La Fonction Hold Lors Du Calibrage
La fonction HOLD lors du calibrage Comportement des sorties de signaux et de commutation lors du calibrage Mesure Calibrage Le contact K2 Module A « HOLD » est Sélection du module Module B actif. de mesure La sortie de cou- rant du module Module A Module B sélectionné...
Page 123: Sélection Du Mode De Calibrage (Ph)
Menu Afficheur Sélection du mode de calibrage (pH) Activer le calibrage 7.00 pH 25.6 °C Touche menu : Sélection menu. Sélection menu Sélectionner Calibrage avec les touches fléchées, valider avec enter, code d'accès 1147 (Modification du code d'accès : Choisir : [enter] Programmation/Commande système/ Retour à...
Page 124: Détection Automatique Des Tampons Calimatic
Détection automatique des tampons Calimatic Détection automatique des tampons (Calimatic) Lors du calibrage automatique avec Knick Calimatic, la chaîne de mesure est plongée dans une, deux ou trois solutions tampon. Protos détecte automatiquement la valeur nominale du tampon à l'aide de la tension de la chaîne de mesure et de la température mesurée.
Page 125 Détection automatique Menu Afficheur des tampons Affichage de la valeur nominale du 7.00 pH 25.6 °C tampon. Calimatic Le temps d'attente avant stabilisation de Contr. dérive sur 1e tampon en cours Correction zéro la tension de mesure peut être écourté Tension chaîne mes.
Page 126: Calibrage Avec Saisie Manuelle Des Valeurs Tampon
Calibrage avec entrée manuelle des valeurs des tampons Calibrage / Ajustage Calibrage avec saisie manuelle des valeurs tampon Calibrage avec saisie manuelle des valeurs tampon Pour le calibrage avec saisie manuelle des valeurs tampons, la chaîne de mesure est plongée dans une, deux ou trois solutions tampons. Protos affiche la température mesurée.
Page 127 Menu Afficheur Entrée manuelle Calibrage avec 1ère solution tampon. 4.00 pH Le temps d'attente avant stabilisation de 25.6 °C Entrée manuelle la tension de mesure peut être écourté Contr. dérive sur 1e tampon en cours. avec “Fin” (valeurs de calibrage moins pré- Correction zéro Tension chaîne mes.
Page 128: Calibrage Du Produit
Calibrage du produit Calibrage / Ajustage Calibrage du produit Calibrage du produit (par prélèvement d'échantillon) Lorsqu'il n'est pas possible de retirer la chaîne de mesure, par ex. pour des raisons de stérilité, le zéro de la chaîne de mesure peut être calibré par “prélèvement d'échan- tillon”.
Page 129 Menu Afficheur Calibrage du produit Calibrage du produit 7.00 pH 25.6 °C Le calibrage du produit se fait Calibrage du produit en deux étapes. Milieu de calibrage : produit Cal par prélèvement d'échantillon Préparer le prélèvement d'échantillon, et entrée du PH lancer avec la touche softkey ou enter Départ Retour...
Page 130: Entrée Des Valeurs De Chaînes De Mesure
Entrée des valeurs de chaînes de mesure Calibrage / Ajustage Calibrage par saisie des caractéristiques de chaînes de mesure Saisie des caractéristiques de chaînes de mesure Saisie des valeurs pour le zéro, la pente et la tension d'intersection des isothermes d'une chaîne de mesure.
Page 131 Tension d'intersection des isothermes Le point d'intersection des isothermes est le point d'intersection de deux droites de calibrage à deux températures différentes. La différence de tension entre le zéro de la chaîne de mesure et ce point d'intersection est la tension d'intersection des isothermes “Uis”.
Page 132: Calibrage / Ajustage Orp
Calibrage ORP Calibrage / Ajustage Calibrage / ajustage ORP Calibrage / ajustage ORP La tension d'une chaîne de mesure Redox peut être ajustée à l'aide d'une solution tam- pon Redox. Pour ce faire, on détermine la différence entre la tension mesurée et la ten- sion de la solution de calibrage.
Page 133: Terminer L'ajustage Avec La Softkey Ou Enter
Menu Afficheur Ajustage ORP Le type d'électrode de référence est sélec- 200 mV 25.6 °C tionné dans la programmation. Ajustage ORP Plonger la chaîne de mesure dans le Electrode de réf Ag/AgCl,KCl 1m milieu de calibrage et attendre la stabili- Température +25.5°C Entrée ORP...
Page 134: Décalage Du Zéro Isfet
Décalage du zéro ISFET Calibrage / Ajustage Décalage du zéro ISFET Décalage du zéro ISFET Remarque : L'alimentation nécessaire au fonctionnement de l'adaptateur ISFET n'est pas fournie par le module PHU 3400(X)-110. Lors des mesures effectuées avec un capteur ISFET (Durafet, InPro 3300), la première opération à...
Page 135 Menu Afficheur Décalage du zéro ISFET Plonger le capteur dans un tampon zéro 7.00 pH 25.6°C (6,5 ... 7,5). Décalage du zéro ISFET Entrer le pH en fonction de la température Plonger capteur dans tampon ! Entrer pH en fonction de la tempér. (voir table des tampons) dans plage 6.5 à...
Page 136: Entretien Phu 3400(X)-110
Entretien Contrôle capteur Sonde de température Entretien PHU 3400(X)-110 Contrôle capteur, compensation de la sonde de température Remarque : Mode HOLD actif. Menu Afficheur Entretien Sélectionner Entretien 7.00 pH 22,3 °C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner Entretien (maint) avec sélectionner, valider avec enter.
Page 137: Entretien De La Sonde Par Protos 3400(X)
Entretien Unical 9000(X), Uniclean 900(X) Entretien de la sonde Entretien de la sonde par Protos 3400(X) Menu “Entretien / Commande de sonde” Menu Afficheur Entretien Sélectionner "Commande de sonde" 7.00 pH 25.6 °C Le menu Entretien représente la commande Entretien...
Page 138: Commande Manuelle Par Protos 3400(X)
Avertissement en cas d'utilisation de la commande manuelle ! La sonde doit impérativement être séparée du processus ! La commande manuelle par Protos 3400(X) permet de commander la com- mande de sonde à des fins de service. L'eau de rinçage, l'alimentation en milieu et les fonctions des vannes...
Page 139: Commande Par Étape
Commande pas à pas Commande par étape Menu “Entretien / Commande de sonde” Menu Afficheur Entretien Commande par étape UNICAL 7.00 pH 25.6 °C Chaque programme peut être exécuté en Commande de sonde mode pas à pas. Une demande de confir- Démarrer entretien sonde mation / sécurité...
Page 140: Usure De La Sonde
Usure de la sonde Usure de la sonde Menu “Entretien / Commande de sonde” Menu Afficheur Entretien Usure de la sonde 7.00 pH 25.6 °C Il existe 2 compteurs : Usure de la sonde • Compteur contrôle 2101 Total courses sonde •...
Page 141: Fonctions De Diagnostic
Diagnostic Fonctions de diagnostic Informations sur l'état général du système de mesure Sélection menu : Diagnostic - Journal de bord Menu Afficheur Fonctions de diagnostic Activer le diagnostic 7.00 pH 25.6°C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner le diagnostic avec les touches fléchées, valider avec enter.
Page 142: Descriptif Appareil
Menu Afficheur Fonctions de diagnostic 7.00 pH Descriptif appareil 22.7 °C Sélection du module avec les touches flé- Descriptif de l'appareil chées : Module PHU 3400-110 pH, °C et commande de sonde Informations sur tous les modules connec- Matériel : 1. Logiciel : 3.0 tés : fonction, numéro de série, version Numéro de série : 0000313 du matériel et du logiciel et options de...
Page 143: Diagnostic Phu 3400(X)-110
Diagnostic PHU 3400(X)-110 Diagnostic module, Contrôle capteur Menu Afficheur Diagnostic module, Contrôle capteur 7.00pH Activer le diagnostic 22.3 °C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner le diagnostic avec les touches fléchées, valider avec enter. Sélectionner ensuite Module PHU.
Page 144: Minuteur Calibrage
Diagnostic PHU 3400(X)-110 Minuteur de calibrage, enregistreur de bande de tolérance, trace cal, diagramme capteur, statistique Minuteur calibrage, Menu Afficheur Enregistreur de bande de tolérance Minuteur calibrage Le minuteur calibrage prévient par un message de la nécessité d'effectuer un nouveau calibrage lorsqu'un délai pré- programmé...
Page 145: Trace Calibrage
Trace cal, Diagramme capteur, Menu Afficheur Statistique Trace calibrage 7.00pH 24.2°C Valeurs du dernier ajustage/calibrage Trace calibrage (élaboration de la documentation selon la Ajustage act. 05.04.10 09:34 Type de capteur InPro3200SG norme ISO 9000 et BPL/BPF) N° de série 08151234 (date, heure, déroulement du calibrage, zéro et pente, Mode cal Saisie de données...
Page 146: Diagnostic Unical 9000(X)
Diagnostic Unical 9000(X) Etat Unical Diagramme réseau Unical Diagnostic Unical 9000(X) Etat Unical, diagramme réseau Unical Menu Afficheur Etat Unical, diagramme réseau Unical 7.00pH Activer le diagnostic 22.3 °C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner le diagnostic avec les touches fléchées, valider avec enter.
Page 147: Diagnostic Uniclean 900(X)
Diagnostic Uniclean 900(X) Etat Uniclean Diagnostic Uniclean 900(X) Etat Uniclean Menu Afficheur Etat Uniclean 7.00pH Activer le diagnostic 22.3 °C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu. Sélectionner le diagnostic avec les touches fléchées, valider avec enter. Sélectionner ensuite la commande de sonde.
Page 148: Prévision Système : Messages De Diagnostic
Prévision système Prévision système Prévision système : Messages de diagnostic Menu : Diagnostic / Prévision système Menu Afficheur Prévision système Liste des messages UNICAL Si "Surveillance Oui" est activé dans la actif 1 msg. Liste des messages Prévision système, des textes de mes- U168 SP Fin course SERVICE sans fonct.
Page 149: Entrer Des Messages De Diagnostic Comme Favoris
Entrer des messages de dia- gnostic comme favoris Entrer des messages de diagnostic comme favoris Sélection menu : Programmation / Commande système / Matrice commande des fonctions Afficheurs secondaires (1) Selon le préréglage d'usine sont affichées ici des valeurs supplémentaires en mode Mesure. Un appui sur la touche softkey correspondante (2) affiche les mesures délivrées par les modules, en plus de la date et de l'heure.
Page 150: Sélection De Favoris
Menu Afficheur Sélection de favoris Menu Favoris Les fonctions de diagnostic peuvent être activées directement depuis le mode Mesure au moyen d'une touche softkey. Les "favoris" sont définis dans le menu Diagnostic. Menu Favoris 09.03.07 7.00 pH Sélection de favoris 25.6 °C Touche menu : Sélection menu Sélection menu...
Page 151: Liste Des Messages
Liste des messages actuels Fonctions de diagnostic Informations sur l'état général du système de mesure Sélection menu : Diagnostic - Liste des messages actuels Menu Afficheur Fonctions de diagnostic Activer le diagnostic 7.00 pH 25.6°C A partir du mode Mesure : Sélection menu Touche menu : Sélection menu.
Page 152: Messages
Messages d'erreur Messages Module FRONT 3400-011 Module FRONT 3400(X)-015 N° Message FRONT Type de message F008 Traitement des mesures (données de compensation) DEFA F009 Défaillance du module (somme de contrôle Flash progiciel) DEFA F060 Fenêtre de processus KI dépassée (message à valider) programmable F061 Paramètre(s) enregistreur KI...
Page 153 Messages N° Message FRONT Type de message F216 Carte AuditTrail DEFA F220 Calibrage actif Texte F221 Entretien actif Texte F222 Programmation active Texte F223 Diagnostic actif Texte F225 Mesure active Texte F226 Alimentation COUPEE Texte F227 Alimentation ETABLIE Texte F228 Mise à...
Page 154 Messages Module BASE 3400-021 Module BASE 3400(X)-025/VPW Module BASE 3400(X)-026/24V N° Message BASE Type de message B008 Traitement des mesures (données de compensation) DEFA B009 Défaillance du module (somme de contrôle Flash progiciel) DEFA B070 Courant I1 écart AVERT. B071 Courant I1 <0/4 mA AVERT.
Page 155 Messages Module PHU 3400(X)-110 N° Message pH Type de message P008 Traitement des mesures (données de compensation) DEFA P009 Défaillance du module (somme de contrôle Flash progiciel) DEFA P010 Plage de mesure pH DEFA P011 Alarme pH LO_LO DEFA P012 Alarme pH LO AVERT.
Page 156 Messages N° Message pH Type de message P047 Alarme mV LO AVERT. P048 Alarme mV HI AVERT. P049 Alarme mV HI_HI DEFA P050 Plage de mesure température DEFA P060 SENSOFACE triste : pente programmable P061 SENSOFACE triste : point zéro programmable P062 SENSOFACE triste : impédance de référence (Sensocheck)
Page 157 Messages N° Message pH Type de message P202 Cal : tampon inconnu Texte P203 Cal : même tampon Texte P204 Cal : tampon inversé Texte P205 Cal : capteur instable Texte P206 Cal : pente AVERT. P207 Cal : point zéro AVERT.
Page 158: Commande De Sonde Sur Module Phu 3400(X)
Messages Commande de sonde sur module PHU 3400(X)-110 N° Message commande de sonde Type de message U190 Commande de sonde : Tampon I presque vide AVERT. U191 Commande de sonde : Tampon II presque vide AVERT. U192 Commande de sonde : Nettoyant presque vide AVERT.
Page 159 Messages N° Message commande de sonde Type de message U243 Check tampon II AVERT. U244 Check nettoyant AVERT. U245 Check milieu additionnel 1 AVERT. U246 Check milieu additionnel 2 AVERT. U248 Commande de sonde : Vanne d'eau AVERT. U249 Sonde : Compteur contrôle AVERT.
Page 161: Prévision Système : Messages
Messages d'erreur Prévision système Prévision système : Messages N° Message "Prévision système" Cause U160 SP Perte de pression / sonde air L’air s’échappe de manière incontrôlée - sonde air défectueuse U161 SP Vanne de sonde sans fonction La vanne pilote ne se déclenche pas, éventuelle- ment même problème pour la vanne de sonde U162 SP Capteur air sans fonction...
Page 162: Messages D'erreur Unical 9000(X)
Messages d'erreur Unical Messages d'erreur Unical 9000(X) 9000(X) Messages d'erreur Unical 9000(X) Classe Contacts Protos DCS34 Message (PROTOS) NAMUR Contr. fonct Défaillance NécEn. Alarme NECEN active Sonde temps de déplacement SERVICE (U234) NECEN active Sonde temps de déplacement PROCESS (U231) DEFA active active...
Page 163 Cause Réaction du Remise à l'état initial Remarque système – Faible pression d'air sans, message uni- Par le prochain fonctionne- Position finale non – Sonde peu mobile quement ment correct atteinte à la première – Filtre bouché tentative – Temps de déplacement généralement trop long –...
Page 164: Messages D'erreur Unical 9000
Messages d'erreur Unical 9000(X) Classe Contacts Protos DCS34 Message (PROTOS) NAMUR Contr. fonct Défaillance NécEn. Alarme DEFA active Capteur démonté (U221) DEFA active active Etat de sécurité indéterminé (U222) NECEN active Soupape de sûreté défectueuse (U235) NECEN active Verrou mécanique du capteur défecteux (U229) NECEN...
Page 165 Cause Réaction du Remise à l'état initial Remarque système – Capteur démonté La sonde ne se - lorsque le capteur est Message possible unique- – Cylindre de la sonde non déplace pas vers monté ment en position Service étanche MESPOS, Démontage du capteur –...
Page 166 Messages d'erreur Unical 9000(X) Classe Contacts Protos DCS34 Message (PROTOS) NAMUR Contr. fonct Défaillance NécEn. Alarme DEFA active active Nettoyant vide Texte d'err description milieu (U196) NECEN active UNICAL commutateur pression de l'eau (U220) NECEN active Cylindre de la sonde non étanche (U228) NECEN...
Page 167 Cause Réaction du Remise à l'état initial Remarque système – Débit résiduel consommé Blocage de tous Autom. lorsque le net- Dès que les intervalles – Commutateur à flotteur les appels de pro- toyeur est rempli sont écoulés, redémarrer coincé grammes qui uti- immédiatement avec –...
Page 168: Messages D'erreur Uniclean 900(X)
Messages d'erreur Uniclean Messages d'erreur Uniclean 900(X) 900(X) Messages d'erreur Uniclean 900(X) Classe Contacts Protos DCS34 Message (PROTOS) NAMUR Contr. fonct Défaillance NécEn. Alarme NECEN actif Temps de déplacement SERVICE (U234) NECEN actif Sonde temps de déplacement PROCESS (U231) DEFA actif actif Sonde position finale SERVICE...
Page 169 Cause Réaction du Remise à l'état initial Remarque système - Faible pression d'air sans, message uni- Par le prochain fonctionne- Position finale non - Sonde peu mobile quement ment correct atteinte à la première - Filtre bouché tentative - Temps de déplacement généralement trop long - Faible pression d'air sans, message uni-...
Page 170: Messages D'erreur Uniclean 900(X)
Messages d'erreur Uniclean 900(X) Classe Contacts Protos DCS34 Message (PROTOS) NAMUR Contr. fonct Défaillance NécEn. Alarme DEFA actif Capteur démonté (U221) (Message uniquement pour Ceramat !) NECEN actif Verrou mécanique du capteur défecteux (U229) (Message uniquement pour Ceramat !) NECEN actif Nettoyant presque vide (U192)
Page 171 Cause Réaction du Remise à l'état initial Remarque système - Capteur démonté La sonde ne se - lorsque le capteur est Message possible unique- - Cylindre de la sonde déplace pas vers monté ment en position Service non étanche pos. MES, Démontage du capteur - Conduites de la sonde Message...
Page 172: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Protos PHU 3400(X)-110 –––––––––––––––––––––– ––––––––––––––––––––––––––––––––––––––––––––––––– Entrée pH/ORP Mesure simultanée pH et ORP (EEx ia IIC) avec électrodes de verre ou ISFET Entrée électrode de verre ou ISFET Entrée électrode de référence Entrée électrode Redox (ORP) ou électrode auxiliaire Plage de mesure (PM) -2,00 ...
Page 173 – introduction des caractéristiques d'électrodes Contrôle dérive fin/standard/approximatif Jeux de tampons Calimatic : – Jeux de tampons fixes : Knick / Mettler-Toledo 2,00 / 4,01 / 7,00 / 9,21 Merck/Riedel 2,00 / 4,00 / 7,00 / 9,00 / 12,00 DIN 19267...
Page 174 Caractéristiques techniques –––––––––––––––––––––– ––––––––––––––––––––––––––––––––––––––––––––––––– Diagramme en filet Représentation graphique des paramètres des capteurs sur l'afficheur, sous la forme d'un diagramme en filet ; pente, zéro, impédance de référence, impédance du verre, temps de réponse, minuteur de calibrage, contrôle de la plage de calibrage (CalCheck) ––––––––––––––––––––––...
Page 175: Caractéristiques Générales
Caractéristiques techniques Caractéristiques générales Protection contre les explosions Voir www.knick.de (uniquement module version Ex) NAMUR NE 21 et EN 61326-1 EN 61326-2-3 Emissions de perturbations Classe B (zone résidentielle) Immunité aux perturbations Industrie Protection contre la foudre EN 61000-4-5, classe d'installation 2 Conditions de service nominales Température ambiante :...
Page 176: Annexe
Annexe : Fourchettes minimales sur les sorties de courant Le module PHU 3400(X)-110 est un module de mesure et ne dispose pas de sorties de courant. Celles-ci sont disponibles dans le module BASE (appareil de base) ou dans les modules de communication (par ex. module OUT) et sont programmables dans ces modules-là.
Page 177: Tableau Des Tampons Mettler-Toledo
Annexe : Tableau des tampons Mettler-Toledo...
Page 178: Tableau Des Tampons Knick Calimat
Annexe : Tableau des tampons Knick CaliMat °C Order No. CS-P0200A/... CS-P0400A/... CS-P0700A/... CS-P0900A/... CS-P1200A/... 2.01 4.05 7.09 9.24 12.58 2.01 4.04 7.07 9.16 12.39 2.01 4.02 7.04 9.11 12.26 2.00 4.01 7.02 9.05 12.13 2.00 4.00 7.00 9.00 12.00 2.00...
Page 179: Tableau Des Tampons Din 19267
Annexe : Tableau des tampons DIN 19267...
Page 180: Tableau Des Tampons Standard Nist (Din 19266 : 2000-01)
Annexe : Tableau des tampons Standard NIST (DIN 19266 : 2000-01) Remarque : Les valeurs pH(S) des différentes charges des matières de référence secondaires sont documentées par le certificat d’un laboratoire accrédité joint aux tampons correspon- dants. Seules ces valeurs pH(S) peuvent être utilisées comme valeurs standards des tampons de référence secondaires.
Page 181: Tampons Techniques Suivant Nist
Annexe : Tampons techniques suivant NIST...
Page 182: Tableau Des Tampons Hamilton
Annexe : Tableau des tampons Hamilton...
Page 183: Tableau Des Tampons Kraft
Annexe : Tableau des tampons Kraft...
Page 184: Tableau Des Tampons Hamilton A
Annexe : Tableau des tampons Hamilton A...
Page 185: Tableau Des Tampons Hamilton B
Annexe : Tableau des tampons Hamilton B...
Page 186: Tableau Des Tampons Hach
Annexe : Tableau des tampons HACH...
Page 187: Tableau Des Tampons Ciba
Puff ertabellen Annexe : Tableau des tampons Ciba -03- Ciba (94) Puff er Nennwerte: 2,06 4,00 7,00 10,00 °C 2,04 4,00 7,10 10,30 2,09 4,02 7,08 10,21 2,07 4,00 7,05 10,14 2,08 4,00 7,02 10,06 2,09 4,01 6,98 9,99 2,08 4,02 6,98 9,95...
Page 188: Tableau Des Tampons Reagecon
Puff ertabellen Annexe : Tableau des tampons Reagecon -09- Reagecon Puff er °C 0°C *2,01 *4,01 *7,07 *9,18 *12,54 5°C *2,01 *4,01 *7,07 *9,18 *12,54 10°C 2,01 4,00 7,07 9,18 12,54 15°C 2,01 4,00 7,04 9,12 12,36 20°C 2,01 4,00 7,02 9,06 12,17...
Page 189: Sw 3400-002 : Jeu De Tampons Spécifiable
SW 3400-002 : Jeu de tampons spécifiable Sélection menu : Programmation/Commande système/Tableau tampons Indication d'un jeu de tampons spécifique (avec 3 solutions tampons) pour la mesure du pH Tableau tampons Un jeu de tampons spécifique (avec 3 solutions tampons) peut être introduit. Les valeurs nominales des tampons en fonction de la température doivent être introduites (plage 0 à...
Page 190: Vue D'ensemble De La Programmation
Vue d'ensemble de la programmation Programmation 7.00 pH 25.6 °C Activation en mode mesure : Touche menu : Sélection menu. Sélection menu Sélectionner Programmation à l'aide des touches fléchées, valider avec enter. Niveau spécialiste Accès à tous les réglages, y compris la définition des codes d'accès. Choisir : [enter] Autoriser et interdire l'accès aux fonctions à...
Page 191: Menu Programmation
Menu Programmation Réglages de l'écran : Module FRONT Langue Affichage des mesures Spécifier l'affichage des valeurs de mesure : • Afficheur principal - Définir le nombre de valeurs principales à afficher (1 ou 2) • Format d'affichage - Nombre de décimales •...
Page 192 - Sensocheck él. réf. - Sensocheck él. verre - Temps de réponse - Calcheck Préréglages calibrage • Tampons Calimatic - Knick CaliMat - Mettler-Toledo - DIN 19267 - NIST standard / technique - Hamilton - Kraft - Hamilton A / B...
Page 193 Menu Programmation Unical 9000 Marche / Arrêt (calibrage automatique) Commande Préréglages calibrage Sélectionner le mode de calibrage pour la commande automat. • Module de mesure - Sélectionner le module de mesure • Tampon cal 1 - Menu suivant mode de calibrage sélectionné •...
Page 194: Menu Calibrage (Manuel)
Menu Programmation Unical 9000 • Adaptateur milieu - Emplacement II Usage : Pompe de dosage / Non - Milieu 2 Tampon 4.01 - Débit 25 / 50 / 75 / 100 ml - Volume résiduel 0 / 250 / 500 ml - Surveillance Valeur procès / Température / Non - Consigne...
Page 195: Menu Entretien
Menu Entretien Module BASE Générateur de courant Courant sortie réglable 0 ... 22 mA Module PHU 3400(X)-110 Contrôle capteur Entrée pH / ORP, RTD, tempé., impédance él. verre + réf. Réglage sonde tempé. Compensation de la longueur du câble Unical 9000 Démarrer entretien sonde Programme Service est exécuté, démarrage cal possible Commande manuelle...
Page 196: Index
Index Adaptateur milieu (programmation Unical 9000).................87 Adaptateur milieu (programmation Uniclean 900) ..............113 Afficheurs secondaires ..........................28 Ajustage ..............................115 Ajustage de la bande de tolérance (menu) ..................41 Ajustage des tolérances ........................144 Annexe ............................... 176 Attribuer un nom au programme (Unical 9000) ................79 Autorisation (fonction touche softkey) .....................32 Bande de tolérance cal, activer ......................40 Bande de tolérance, séquence de programmation ..............39...
Page 197 Index Codes d'accès .............................27 Commande de sonde (menu Unical 9000) ..................68 Commande de sonde (menu Uniclean 900) ...................99 Commande de sonde, pictogrammes .................... 209 Commande de sonde, raccordement ....................25 Commande externe par DCS (Unical 9000) ..................82 Commande externe par DCS (Uniclean 900) ................109 Commande horaire Intervalle fixe (Unical 9000) ................69 Commande horaire Intervalle fixe (Uniclean 900) ..............
Page 198 Index Contrôle dérive ............................38 Contrôle fonctionnel ..........................59 Critères Sensoface .............................37 Déblocage des options SW 3400-005 ....................40 Début et fin du courant sortie ......................54 Décalage du zéro ISFET ........................134 Défaillance ..............................59 Définir la méthode de mesure (Unical 9000) ..................82 Définir la méthode de mesure (Uniclean 900) ................109 Déroulement du programme Cal 1 pt., brève (Unical 9000) .............77 Déroulement du programme Cal 1 pt., en continu (Unical 9000) ..........72 Déroulement du programme Cal 2 pt., brève (Unical 9000) .............76...
Page 199 Index Eau d’arrêt (programmation Unical 9000) ..................85 Eau d’arrêt (programmation Uniclean 900) .................. 112 Eau de rinçage (programmation Unical 9000) ................86 Ecran graphique ............................14 Electronic Signature ........................... 9 Elimination et récupération........................2 Emplacement pour carte SmartMedia ....................16 Entrée des caractéristiques de chaînes de mesure ..............130 Entrée manuelle des valeurs tampons (calibrage) ..............
Page 200 Index Installer un module ..........................22 Interdiction de fonctions ........................32 Intervalle contrôle (programmation Unical 9000) ................85 Intervalle contrôle (programmation Uniclean 900) ..............112 Intervalle entretien (programmation Unical 9000)...............85 Intervalle entretien (programmation Uniclean 900) ..............112 Intervalle fixe (commande horaire Unical 9000) ................69 Intervalle fixe (commande horaire Uniclean 900) ..............
Page 201 Index Mesure brève (programme Unical 9000) ..................75 Mesure brève (programme Uniclean 900) ..................105 Méthodes de mesure (Unical 9000) ....................84 Méthodes de mesure (Uniclean 900) ....................111 Mettre au repos (programme Unical 9000) ..................74 Milieux additionnels (programmation Unical 9000) ..............87 Milieux additionnels (programmation Uniclean 900) ..............
Page 202 Index Paramètres capteur, programmation ....................34 Passe-câbles ..............................14 Perte du code d'accès ..........................27 Pictogramme cadenas ..........................32 Pictogrammes............................208 Plaque à bornes ............................21 Plaques à bornes des modules "cachés" ..................16 Position d'attente (programme Unical 9000) .................73 Position d'attente (programme Uniclean 900) ................103 Potentiel redox et électrode hydrogène standard ..............
Page 203 Index Programme Mettre au repos (Uniclean 900) ................103 Programmes de commande (Unical 9000) ..................84 Programmes de commande (Uniclean 900) ................111 Programmes Unical, déroulements ....................70 Programmes Uniclean, déroulements .................... 101 Protection contre les explosions ...................... 175 Raccord commande de sonde ......................25 Réglage de l'affichage des mesures ....................28 Réglage usine .............................53 Renvoi sous garantie ..........................
Page 204 Index Structure des menus ..........................26 Surveillance du comportement des supports rétractables ............88 Surveillance du milieu (programmation Unical 9000) ..............86 Symboles dans l'affichage des mesures ...................64 Symboles sur l'écran ..........................208 Systèmes de référence par rapport à EHS ..................133 Tableau tampons spécifiable ......................189 Tableaux de paramétrage ........................47 Table des matières ............................
Page 205 Index...
Page 206 Index...
Page 207 Index...
Page 208 Vue d’ensemble des pictogrammes Explication des pictogrammes importants Symbole pour le module PHU 3400(X)-110 L'appareil est en mode Mesure. L'appareil est en mode Calibrage. Le mode HOLD est actif pour le module calibré. L'appareil est en mode Entretien. Mode HOLD actif. L'appareil est en mode Programmation.
Page 209 Vue d’ensemble des pictogrammes Vue d’ensemble des pictogrammes Explication des pictogrammes importants Symbole pour la commande de sonde La sonde est en position MESURE (“PROCESS”) La sonde est en position SERVICE Eau de rinçage active Pompe de dosage à l'emplacement d'adaptateur milieu I active. Pompe de dosage à...
Page 210: Sélection Menu
Sélection menu Module PHU 3400(X)-110 Programmation ...............31 Documentation .....................47 Journal de bord .....................53 Réglage usine ....................53 Module BASE ....................54 Sorties courant ....................54 Sorties courant : Comportement en cas de messages ....58 Contacts de commutation ................61 Contact de rinçage ..................63 Seuil ........................64 Calibrage et ajustage ............114 Calimatic : calibrage automatique ............
Page 211: Accès Rapide
Accès rapide Fonctions de pilotage de la commande de sonde Uniclean 900(X) Programmation Uniclean 900(X) ...........98 Commande horaire (intervalle fixe / programme hebdo) ....99 Programme hebdomadaire ..............100 Déroulements des programmes ............101 Programme Rinçage ................. 101 Programme Nettoyage ................102 Programme Mettre au repos ..............
Page 212 Accès rapide Fonctions de pilotage de la commande de sonde Unical 9000(X) (Commande de sonde Uniclean 900(X) voir l‘intérieur de la page de couverture) Programmation Unical 9000(X) ..........67 Préréglages calibrage .................68 Commande horaire ..................68 Intervalle fixe / programme hebdo ............69 Déroulements des programmes .............70 Programme Nettoyage ................70 Programme Calibrage .................71...

Ce manuel est également adapté pour:

Protos 3400x Protos phu 3400-110 Protos phu 3400x-110

Knick Protos 3400 Manuel Utilisateur

Liens rapides

Chapitres

Manuels Connexes pour Knick Protos 3400

Sommaire des Matières pour Knick Protos 3400
