2.2

Raccordements et interfaces

)
Remarque importante !
Il est seulement nécessaire d'ouvrir le couvercle du Lenze Smart Motor en
vue du raccordement de la résistance de freinage externe ou du
raccordement au réseau sans connecteur QUICKON.

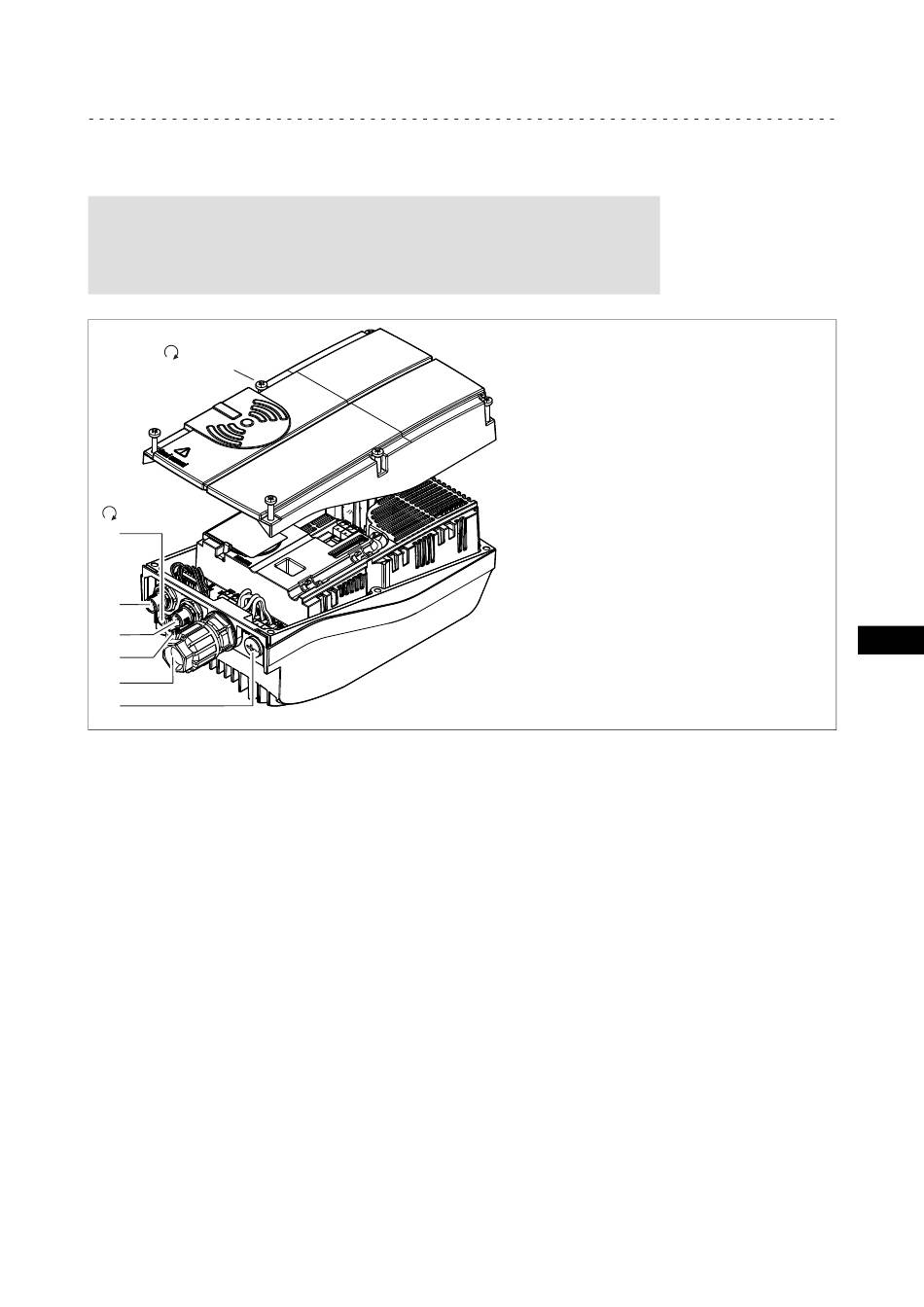

1.7 Nm
(15 lb-in)
1.7 Nm
(15 lb-in)
PE
X1
X2
X5
X3
X4
X1, X2 Raccordements de commande, connecteurs M12, codification A, prises mâles
X3 Raccordement au réseau, connecteur QUICKON ou passe−câble M25 x 1.5
X4 Raccordement de la résistance de freinage externe, passe−câble M12 x 1.5
X5 Raccordement du frein à ressorts à manque de courant (livré avec câble
préconfectionné)
PE Raccordement du deuxième conducteur de protection
Lenze ¯ MDKSEMA ¯ 5.0
Description du produit
Raccordements et interfaces
