Valve de pulvérisation Séries 781Mini
Entretien (suite)
Avant tout changement de composant ou toute activité d'entretien, dépressurisez le réservoir produit.
Après l'utilisation conjointe d'un pointeau et d'une buse, évitez d'utiliser l'un de ces composants avec un autre
pointeau ou une autre buse. Lorsque vous remplacez un pointeau, remplacez aussi la buse correspondante. Le fait
de ne pas remplacer ensemble les pointeaux et les buses peut affaiblir l'étanchéité et entraîner ainsi des fuites.

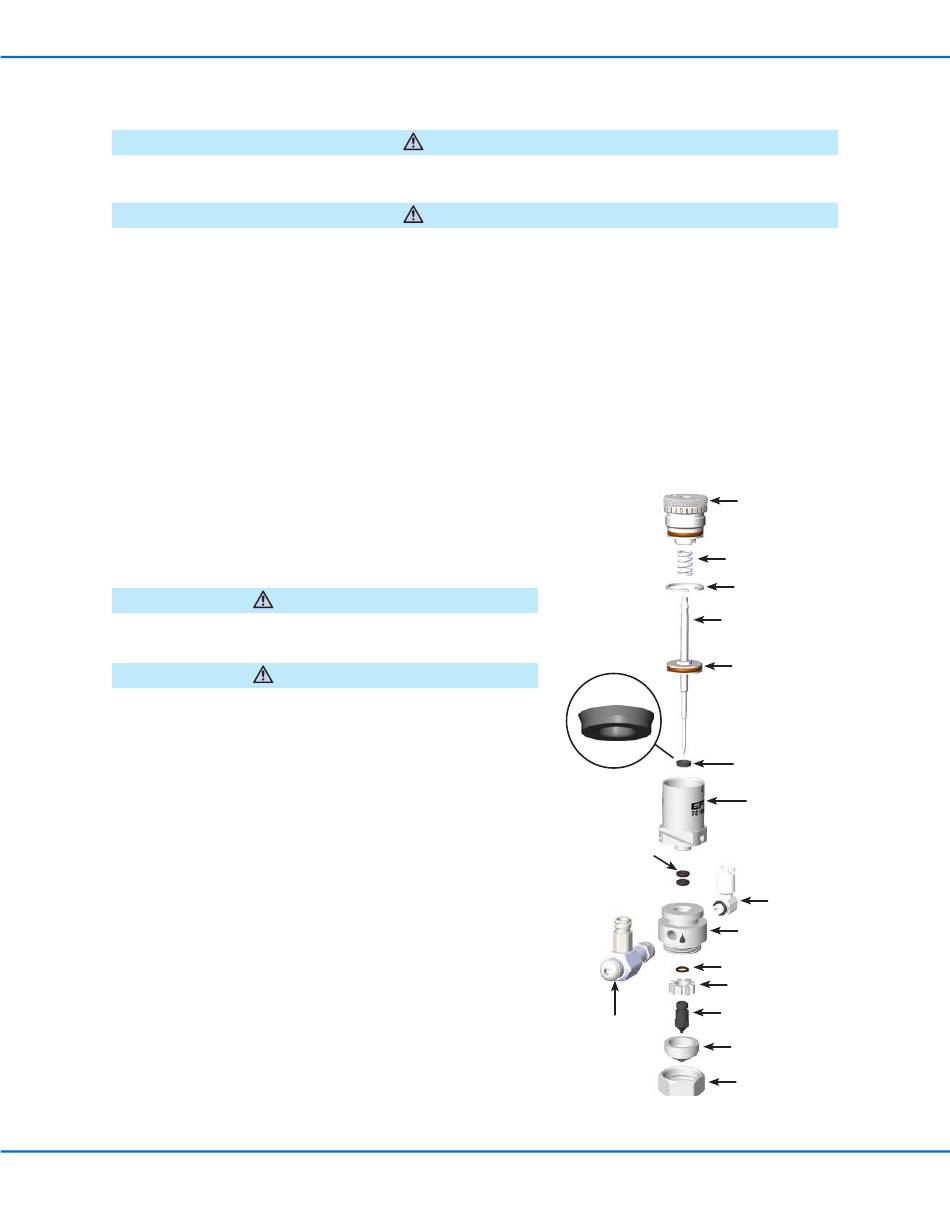

Remplacement des pièces de la valve
(Démontage et remontage complet)
Démontage de la valve
1.
Notez le réglage actuel de la molette.
2.
Tournez la molette de réglage graduée dans le sens inverse des
aiguilles d'une montre pour l'ouvrir complètement.
3.
Enlevez le bloc molette de réglage.
4.
Enlevez le ressort du corps de valve.
5.
Utilisez une pince pour enlever la rondelle de maintien du
piston.
Le pointeau est très pointu. Manipulez-le avec précaution pour
éviter des blessures.
Evitez de saisir le pointeau avec une pince. Autrement, cela risque
d'endommager le pointeau.
6.
Tirez doucement l'ensemble pointeau/piston hors du corps de
valve.
N.B. :
• L'ensemble pointeau/piston ne peut être démonté.
• Les joints toriques de la molette de réglage et du piston ont
la même dimension.
7.
Enlevez le joint en U de l'intérieur de la chambre de fluide
uniquement s'il doit être remplacé.
8.
Tournez la vis à molette de la bague QR dans le sens inverse
des aiguilles d'une montre pour désengager la bague et ensuite
l'enlever.
9.
Enlevez les joints toriques doublés situés à l'intérieur de la
chambre de fluide (ces joints toriques restent habituellement
dans la chambre de fluide une fois enlevée).
10. Retirez le raccord d'arrivée produit ainsi que le raccord d'air
d'atomisation.
11. Enlevez l'écrou de fixation du capuchon d'atomisation, puis
enlevez le capuchon et les composants de la buse.
14
www.nordsonefd.com/fr dosageinfo@nordsonefd.com
ATTENTION
ATTENTION
AVERTISSEMENT
ATTENTION
+33 (0) 1 30 82 68 69 Les services et les points de vente des systèmes de dosage Nordson EFD sont présents dans le monde entier.
Bloc molette de réglage
avec joint torique
Ressort
Rondelle de
maintien du piston
Ensemble pointeau/
piston
Joint torique du
piston
Joint en U
Corps de valve
Joints toriques
doublés
Chambre de
fluide
Joint torique de la buse
Anneau de dispersion de
la buse
Buse (buse en PEEK
Raccord
illustrée)
d'arrivée
Capuchon
produit
d'atomisation
Ecrou de fixation
du capuchon
d'atomisation
Raccord d'air
d'atomisation
