3. Struttura e funzione

3.1 Panoramica del sistema

La seguente panoramica illustra i componenti di base del sistema.

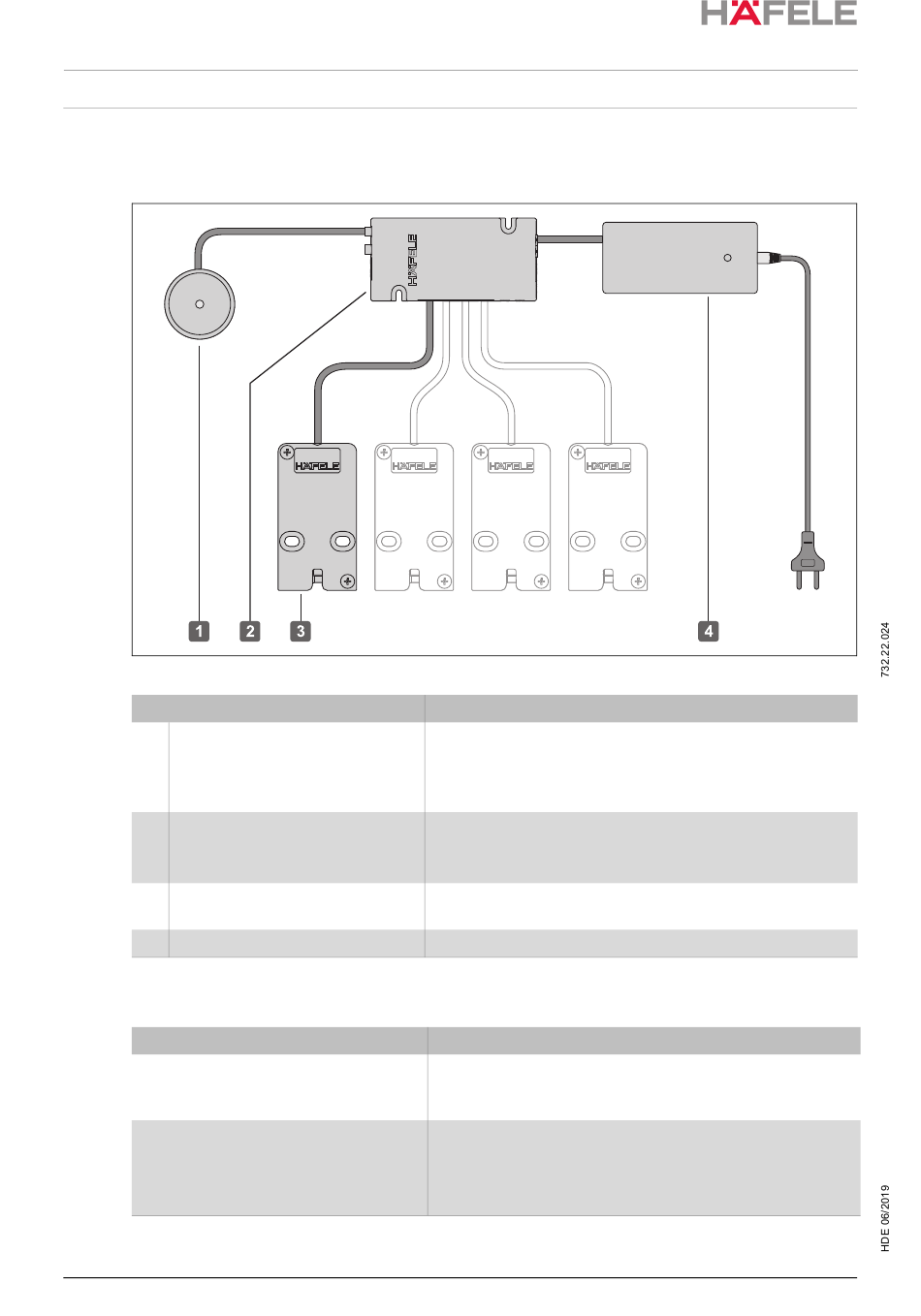

Fig. 1: Panoramica
Componenti di base
1 Antenna FAN 200
2 Terminale per mobili
FT 200 / FT 200 CAP
3 Serratura per mobili
EFL 3 DG2 / EFL 3C DG2
4 Driver PS 4
Il sistema può essere ampliato con i seguenti componenti
Ampliamento
Listello ripartitore MLA 8
Segnalatore ottico (LED)
86
Descrizione
• Unità di lettura con LED integrato
• LED rosso/verde
rosso: in funzionamento, serratura bloccata
verde: serratura sbloccata
• Unità di comando del sistema
• Collegamenti per max. 4 serrature per mobili
EFL 3 DG2 / EFL 3C DG2
• Serratura per mobili azionata elettronicamente
• Tensione di alimentazione

Descrizione
• listello ripartitore elettronico per il collegamento di max.
8 serrature per mobili EFL 3 DG2 / EFL 3C DG2 con
cifratura uguale
• indicazione ottica dello stato di chiusura
• LED rosso/verde
• si accende in modo analogo al LED dell'antenna FAN 200
e al LED del terminale per mobili FT 200 / FT 200 CAP
10. Ampliamenti e collegamenti:
