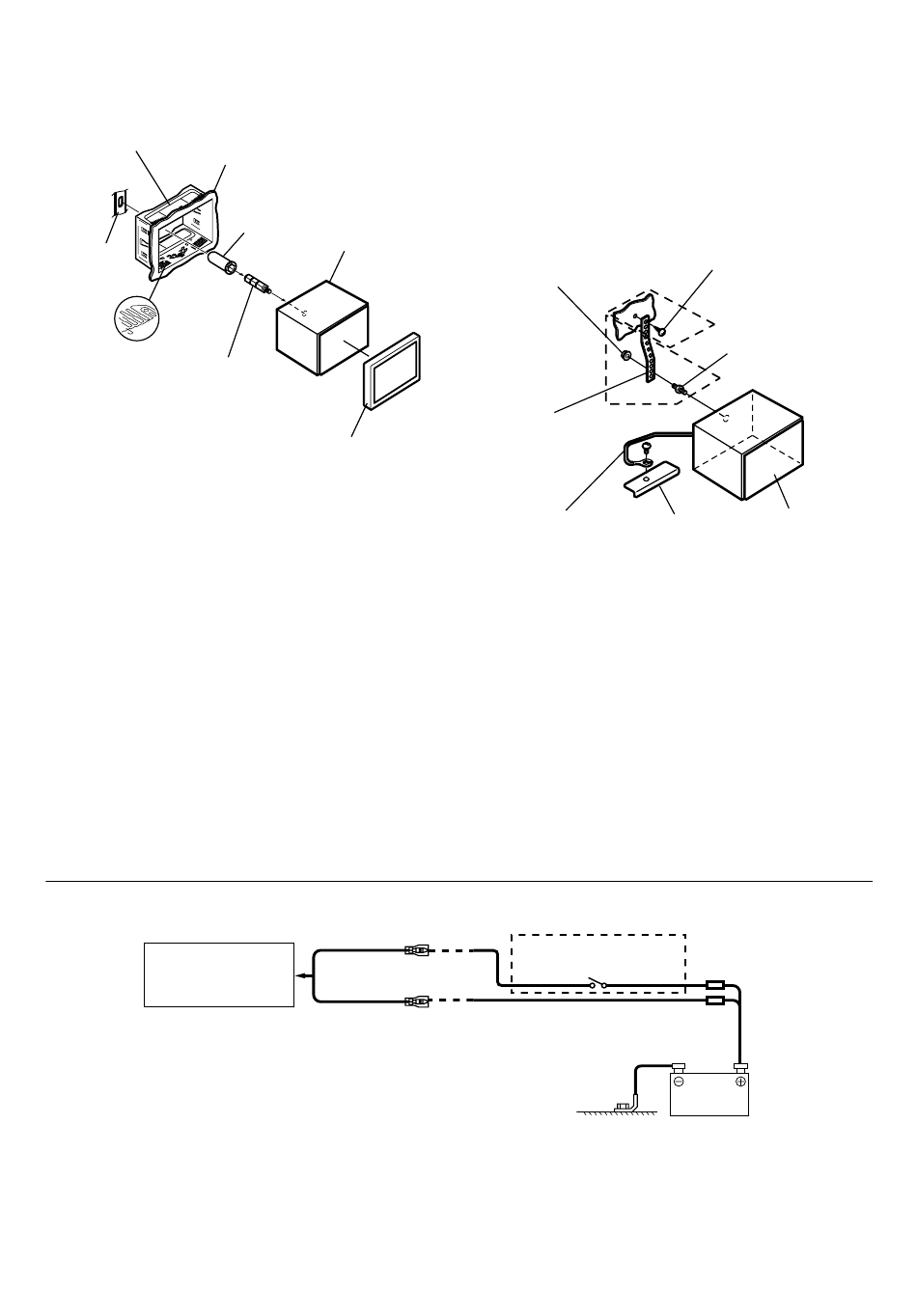

Schieben Sie das Gerät in den
Einbaurahmen und sichern Sie es.
Einbaurahmen
(mitgeliefert)
Halterung-
sklammer
Druck-
Platten* 1
*1 Wenn der angebrachte Einbaurahmen lose im
Armaturenbrett sitzt, können die Druckplatten geringfügig
gebogen werden, um das Problem zu beheben.
*2 Die mitgelieferte Frontplatte kann angebracht werden.
4
Falls das Fahrzeug eine Stützhalterung
aufweist, bringen Sie die lange
Sechskantschraube an der Rückseite des
IVE-W535BT an und decken sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss das Hauptgerät mit
Hilfe einer Befestigungsstrebe (nicht im
Lieferumfang) hinten abgestützt werden.
Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
•
Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen
SPST-Schalter (einpoliger Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
•
Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, in dem der IVE-W535BT
allein verwendet wird.
•
Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des IVE-W535BT direkt mit dem Pluspol (+)
der Batterie des Fahrzeugs verbunden ist, zieht der IVE-W535BT auch im ausgeschalteten Zustand Strom (einige hundert
Milliampere), was ein Entladen der Batterie zur Folge haben kann.
12
-DE
Armaturenbrett
Gummikappe
(mitgeliefert)
Dieses Gerät
Sechskantbolzen
(mitgeliefert)
Frontplatte*
(mitgeliefert)
ACC
(Rot)
IVE-W535BT
BATTERY
(Gelb)
Sichern Sie das Massekabel des Geräts
mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*1)
an einer sauberen Metallstelle. Schließen
Sie alle anderen Kabel des IVE-W535BT
an dieses Gerät gemäß den Angaben im
Abschnitt ANSCHLÜSSE an.
Sechskantmutter (M5)
Befestigungsstrebe
2
Massekabel
•
Für die Schraube, gekennzeichnet mit „*2", eine für den
gewählten Einbauort geeignete Schraube verwenden.
5
Schieben Sie den IVE-W535BT in das
Armaturenbrett, bis ein Klicken ertönt.
Hierdurch wird sichergestellt, dass das
Gerät vorschriftsmäßig arretiert ist und
nicht aus dem Armaturenbrett rutschen
kann.
SPST SW (Option)
Schraube
* 2
Stiftschraube
* 1
Dieses Gerät
Chassis
SICHERUNG
(5A) (Option)
SICHERUNG
(20A) (Option)
Batterie
