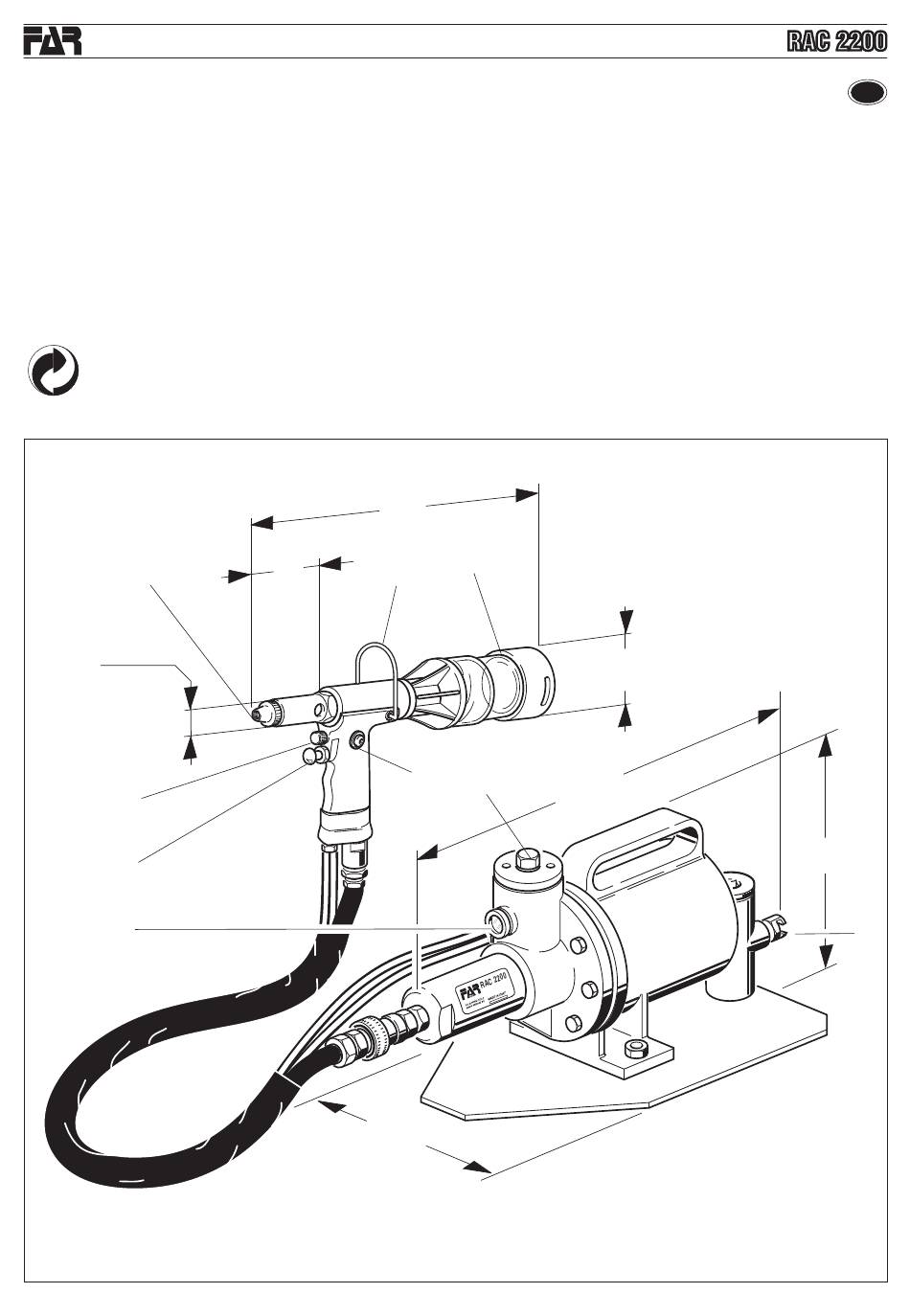

PARTI PRINCIPALI
A) ......................................................................................................................................................................................... Ugello
B) ..................................................................................................................................................................... Valvola aspirazione
C) .................................................................................................................................................................... Pulsante di trazione
D) .................................................................................................................................................................... Attacco bilanciatore
E) ...................................................................................................................................................................... Contenitore chiodi
F) .................................................................................................................................................... Allacciamento aria compressa
G) ........................................................................................................................................................................ Tappo carico olio
H) .........................................................................................................................................................................Tappo di servizio
I) .................................................................................................................................................................Segnalatore livello olio
SMALTIMENTO DELLA RIVETTATRICE
Per lo smaltimento della rivettatrice attenersi alle prescrizioni imposte dalle leggi nazionali.
Dopo aver scollegato la macchina dall'impianto pneumatico, procedere allo smontaggio dei vari componenti
suddividendoli in funzione della loro tipologia: acciaio, alluminio, materiale plastico, ecc.
Procedere quindi alla rottamazione nel rispetto delle leggi vigenti.
A
Ø 22
B
C
I
10
305
57
D
H
150
750306 - RAC 2200 – rev 12 - ( 01 - 2022 )
E
Ø 60
G
315
RAC 2200
I
165
F
