Entretien occasionnel
Information générale
Les intervalles d'entretien/renouvellement des pièces suivantes dépendent pour beaucoup des conditions d'utilisation
du pulvérisateur et ne peuvent donc pas être précisés.
Remplacement des clapets et membranes de pompe
Pompes modèles 363 et 463
Des jeux de réparation pour pompes à membranes sont disponibles
(clapets, joints, membranes, etc.). Déterminez si la pompe est un
modèle 363 ou 463 et commandez sous les références HARDI sui-
vantes :
Modèle 363 : pièce n° 750342
Modèle 463 : pièce n° 750343
Clapets

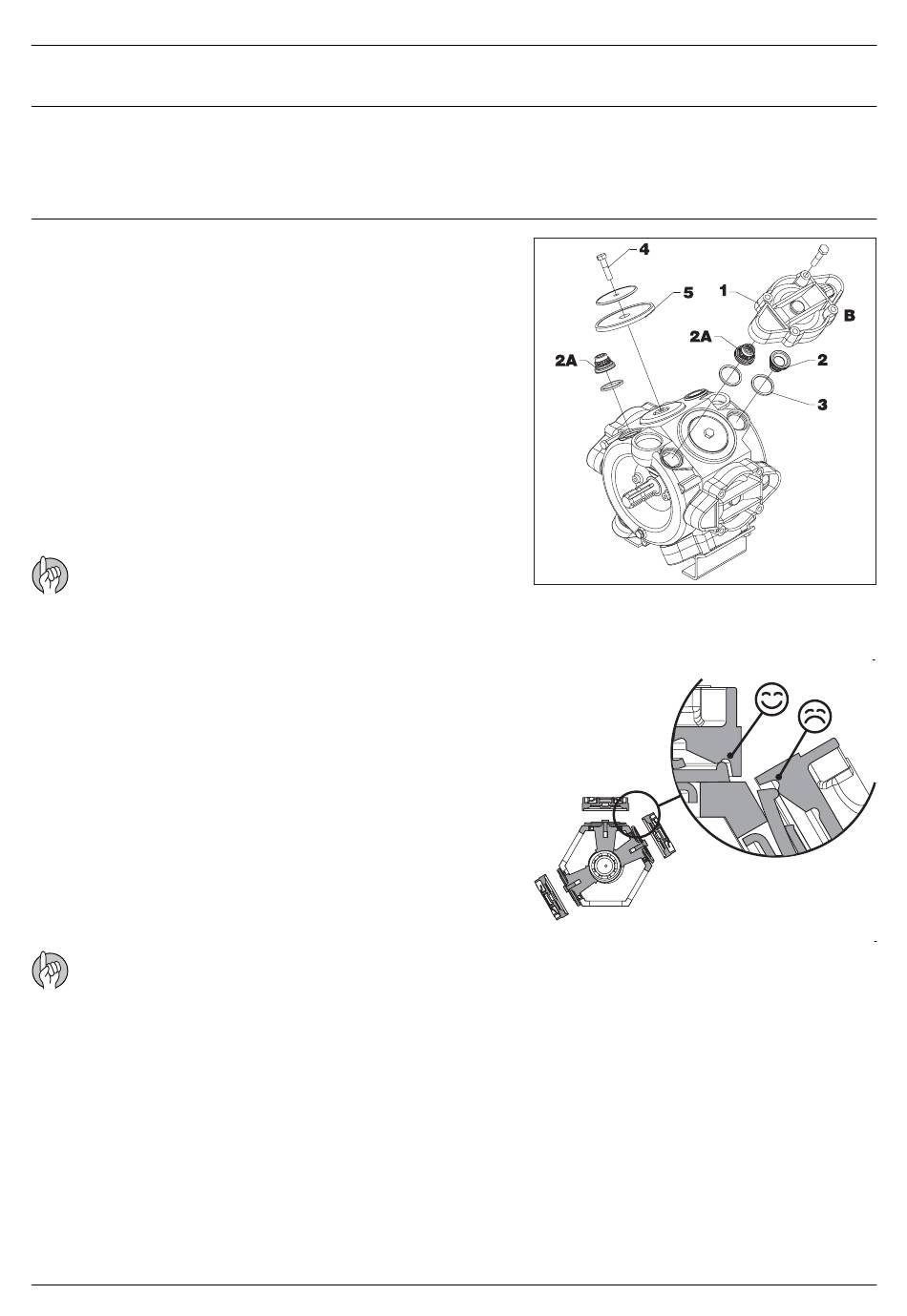

Démontez le couvercle (1) pour remplacer les clapets (2) - notez leur
orientation pour les remonter correctement !
ATTENTION ! Un clapet spécial avec soupape blanche (2A)
doit être monté sur les 2 entrées supérieures. Placez les
comme illustré. Tous les autres clapets sont à soupape noire.
Il est recommandé d'utiliser des joints neufs (3) lors du
remontage.
Membranes
Enlevez la culasse (4). La membrane (5) est maintenant accessible. Si
le carter du vilebrequin est mouillé, séchez puis graissez bien la
pompe. Vérifiez aussi que le trou de vidange sous la pompe n'est
pas bouché. Remontez les pièces avec la boulonnerie d'origine en
suivant les couples de serrage ci-après.
Couple de serrage des pompes 363 et 463 :
Culasse membrane : 90 Nm
Boulon membrane : 90 Nm
ATTENTION ! Avant de resserrer les 4 boulons de la culasse de membrane (B), placez la membrane entre le milieu
et le haut afin d'obtenir une parfaite étanchéité entre le carter de la pompe, la membrane et sa culasse. Tournez le
vilebrequin si nécessaire.
6 - Entretien
6.7
