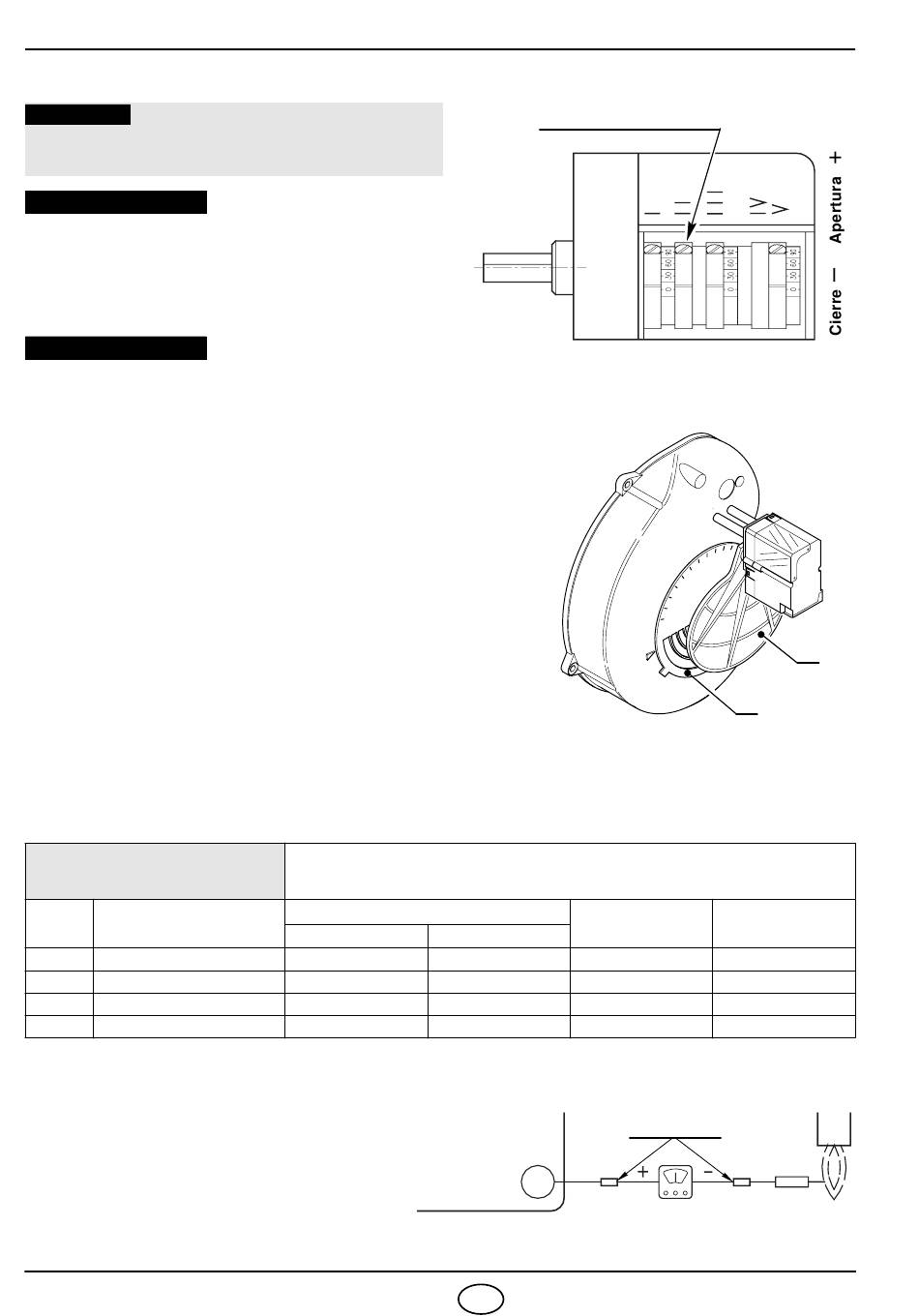

4.3 REGULACIÓN SERVOMOTOR REGISTRO DE AIRE
ATENCIÓN
Compruebe que las regulaciones de las levas I y V
sean 20° y 90° respectivamente.
PARADA - 1 a LLAMA
La leva I regula la posición del registro de la 1 a llama
(2, fig. 2). Se debe regular en bajada (cerrando el regis-
tro) actuando sobre el tornillo micrométrico.
La posición definitiva se obtiene después de la regula-
ción de la 2 a llama.
2 a LLAMA
La leva II regula la posición del registro de la 2 a llama.
(Valor de referencia 60°, no superar 70°). Por ningún
motivo se debe modificar dicha regulación.
La regulación del aire de la 2 a llama se realiza actuando
sobre el registro de chapa (1, fig. 2).
La leva III gobierna la apertura de la válvula de gas de
la 2 a llama, siempre debe anticipar a la leva II por lo
menos 15°.
Importante:
Para la regulación de la potencialidad de la 1 a y 2 a llama
se deben respetar las siguientes indicaciones:
– la relación de potencialidad entre la 1 a y 2 a llama
debe ser como máximo 1:2, si esta relación se
supera se deberá utilizar el control de estanqueidad
de las válvulas.
– De cualquier manera, la potencialidad mínima del
quemador en la 1 a llama no debe ser inferior al valor
indicado en el campo de trabajo.
4.4 CONTROL DE LA COMBUSTIÓN
Se aconseja regular el quemador de acuerdo con el tipo de gas utilizado, según las indicaciones suministradas
en la siguiente tabla:
EN 676
CO máx. teórico
2
GAS
0 % O
G 20 11,7
G 25 11,5
G 30 14,0
G 31 13,7
CORRIENTE DE IONIZACIÓN
La intensidad mínima para el buen funciona-
miento de la caja de control es de 3 µA.
El quemador genera una intensidad muy
superior, no requiriendo normalmente
ningún control. Sin embargo, si se desea
medir la corriente de ionización, abra el
conector situado en el cable rojo de la sonda
y acople un microamperímetro.
2748
LEVA I
LEVA II
Regulación CO
λ = 1,2
2
9,7
9,5
11,6
11,4
Tornillos micrométricos
D1777
EXCESO DE AIRE:
potencia máx. λ ≤ 1,2 – potencia mín. λ ≤ 1,3
%
2
λ = 1,3
9,0
8,8
10,7
10,5
Regleta de conexión
de la caja de control
10
7 E
Fig. 2
E9085
CO
mg/kWh
≤ 100
≤ 100
≤ 100
≤ 100
Conector
D5006
2
1
NO
x
mg/kWh
≤ 170
≤ 170
≤ 230
≤ 230
Sonda
