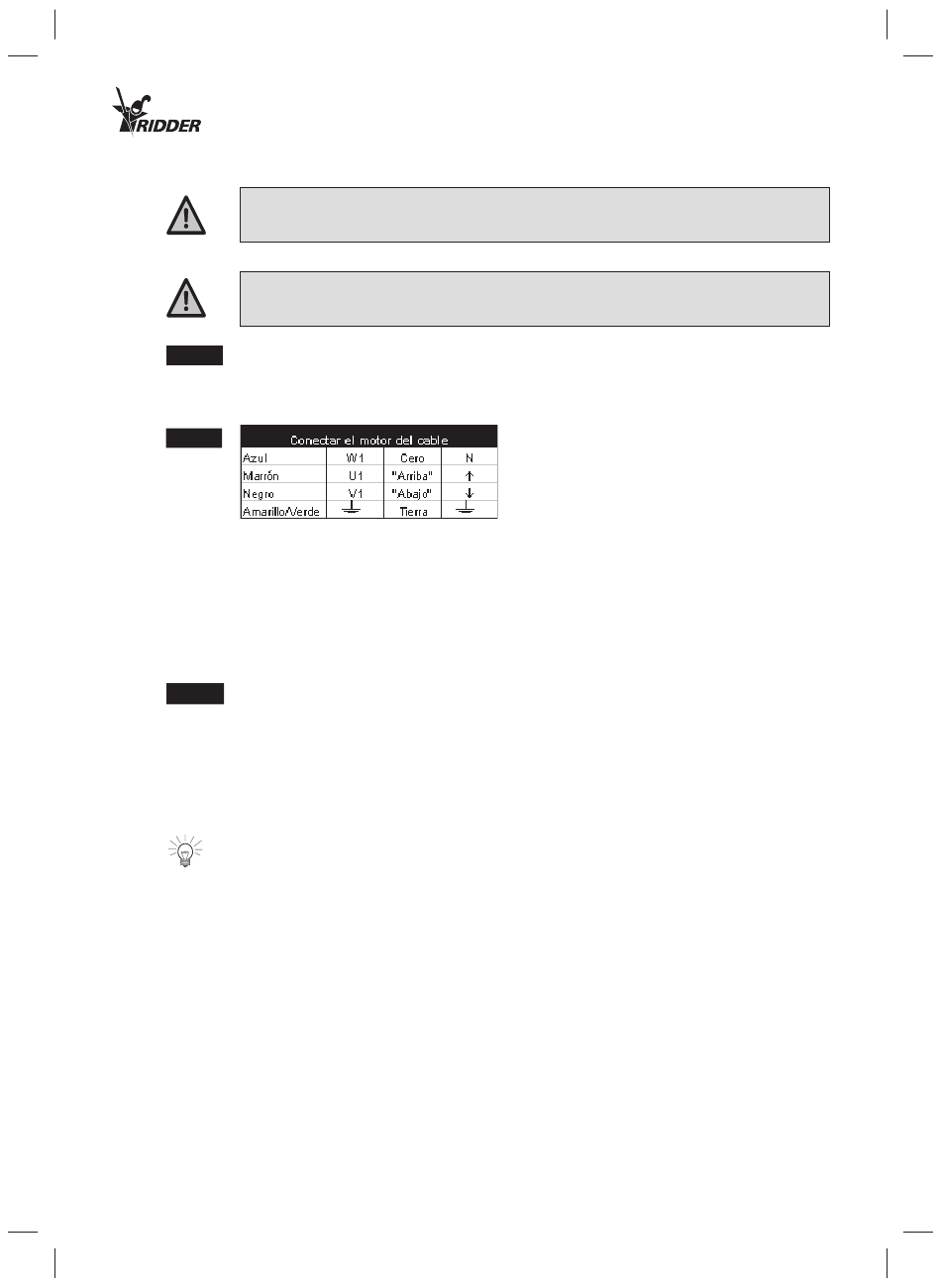

Instalación eléctrica del motor tubular.
LOS MOTORES TUBULARES NUNCA SE HAN DE CONECTAR PARALELAMENTE!
Conectar el motor del cable.
Fig. 8 Fig. 8
El cable de conexión es un cable de cuatro conductores, que forma parte del motor asíncrono
bipolar (condensador), gracias a lo cual el motor puede girar hacia la derecha o hacia la izquierda.
Fig. 9 Fig. 9
Seguro de duración de recorrido.
Si se usa un motor tubular en un sistema automático, éste se ha de proteger mediante un
seguro de duración de recorrido, es decir, el motor se apaga si después de un tiempo no ha sido
parado por los interruptores de fin de carrera. El seguro de duración de recorrido tiene como
objetivo evitar que el motor se sobrecaliente y provoque un incendio. En el motor tubular el
tiempo máximo teórico de recorrido se indica en KB.
Conexión paralela del motor tubular.
Los motores tubulares nunca se han de conectar paralelamente. El motor que primero haya alca-
Fig. 10 Fig. 10
nzado el interruptor de fin de carrera, será impulsado en sentido contrario por una corriente
inductiva y capacitativa proveniente del motor tubular aún en marcha. Este voltaje, que puede
alcanzar los 1000 voltios, provoca que el motor que se ha apagado primero, gire en dirección
contraria, hasta que el motor obtenga corriente del interruptor de fin de carrera nuevamente
encendido. Esto provoca un movimiento pendular del motor tubular apagado, que continua hasta
que el interruptor de fin de carrera resulte dañado por la enorme carga.
El motor tubular sólo se se puede diriger paralelamente, si se conecta separadamente a la red
eléctrica.
RB50 / 0505
Ridder Drive Systems BV HARDERWIJK NEDERLAND Tel.: +31 (0)341 416 8 54
LAS CONEXIONES ELÉCTRICAS SÓLO LAS PUEDE REALIZAR UN
INSTALADOR ELÉCTRICO!
