Elektrische installatie buismotor.

BUISMOTOREN MOGEN NOOIT DIREKT PARALLEL AANGESLOTEN WORDEN!

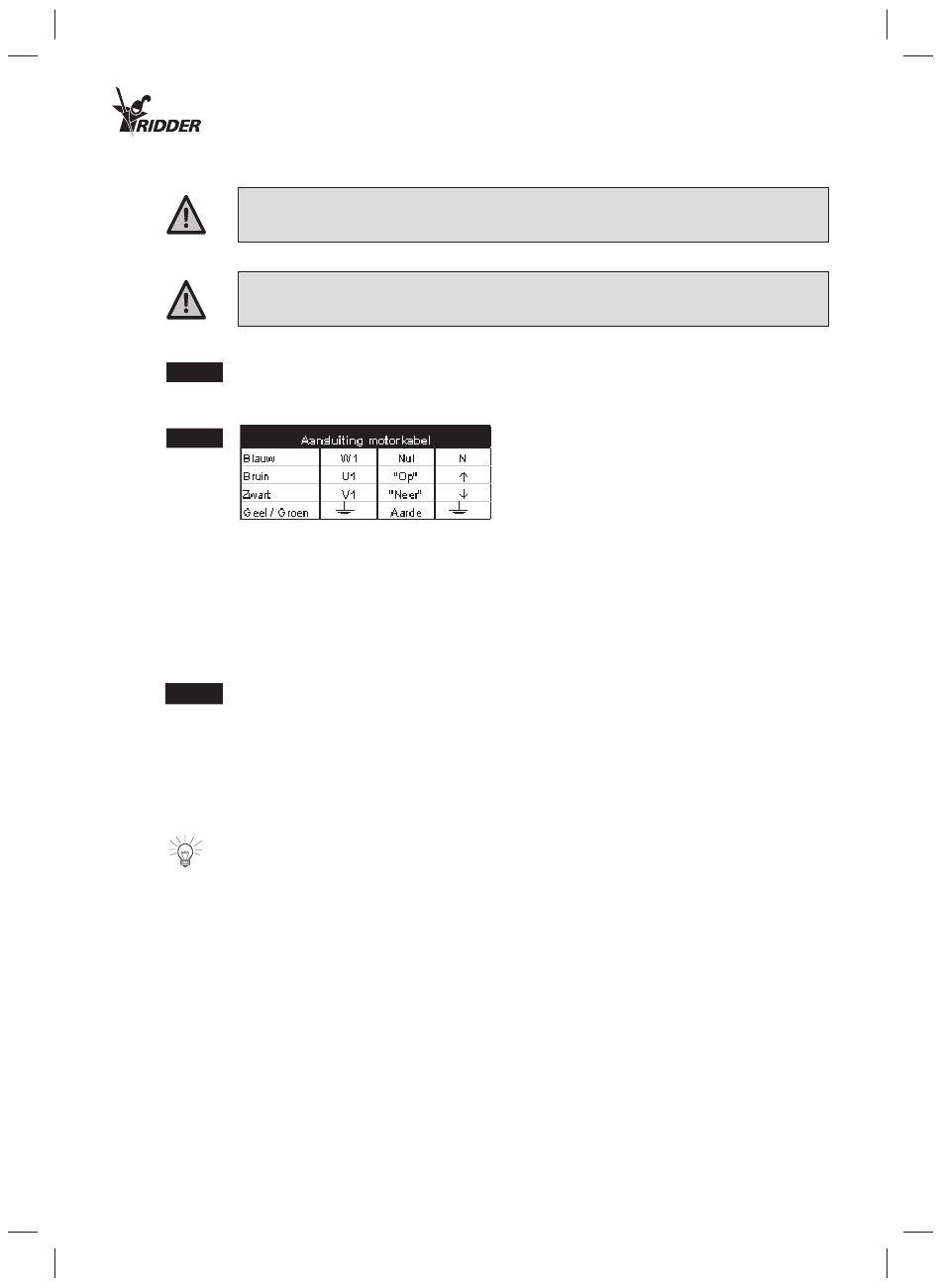

Aansluiten motorkabel.
Fig. 8 Fig. 8
De aansluitkabel is een 4-aderige kabel, behorende bij de 2-polige asynchrone (condensator)
motor. Hiermee kan de motor zowel links- als rechtsom gestuurd worden.
Fig. 9 Fig. 9
Looptijdbeveiliging.
Wanneer de buismotor in een automatisch systeem wordt toegepast dient deze beveiligd te
worden met een looptijdbeveiliging. D.w.z. de motor wordt na een bepaalde tijd uitgeschakeld,
wanneer deze niet door zijn eindschakelaars is gestopt. De looptijdbeveiliging heeft als doel het
niet laten oververhitten van de buismotor dat eventueel doorbranden tot gevolg kan hebben. Bij
een buismotor wordt de theoretisch maximale looptijd aangegeven met KB.
Parallel aansluiten buismotor.
Buismotoren mogen nooit direct parallel aangesloten worden. De motor die als eerste zijn eind-
Fig. 10 Fig. 10
schakelaar heeft bereikt wordt door een inductieve en capacitieve spanning, van de nog lopende
buismotor, op zijn tegenwikkeling bekrachtigd. Deze spanning, die op kan lopen tot 1000 Volt,
zet de eerst afgeslagen motor in de tegenrichting in beweging tot de motor weer de voedingss-
panning krijgt via de weer gesloten eindschakelaar. Hierdoor ontstaat er een pendelende beweg-
ing van de reeds afgeslagen buismotor, welke zich voortzet tot de eindschakelaar onder de
enorme belasting beschadigd wordt.
De buismotor mag alleen parrallel aangestuurd worden, wanneer de voeding gescheiden aan het
lichtnet wordt aangesloten.
RB50 / 0505
