Ridder RB50 Mode D'emploi page 23

Elektrische Installation Rohrmotor.
ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINEM ELEKTROINSTALLATEUR DURCH-
ROHRMOTOREN DÜRFEN NIEMALS PARALLEL ANGESCHLOSSEN WERDEN!

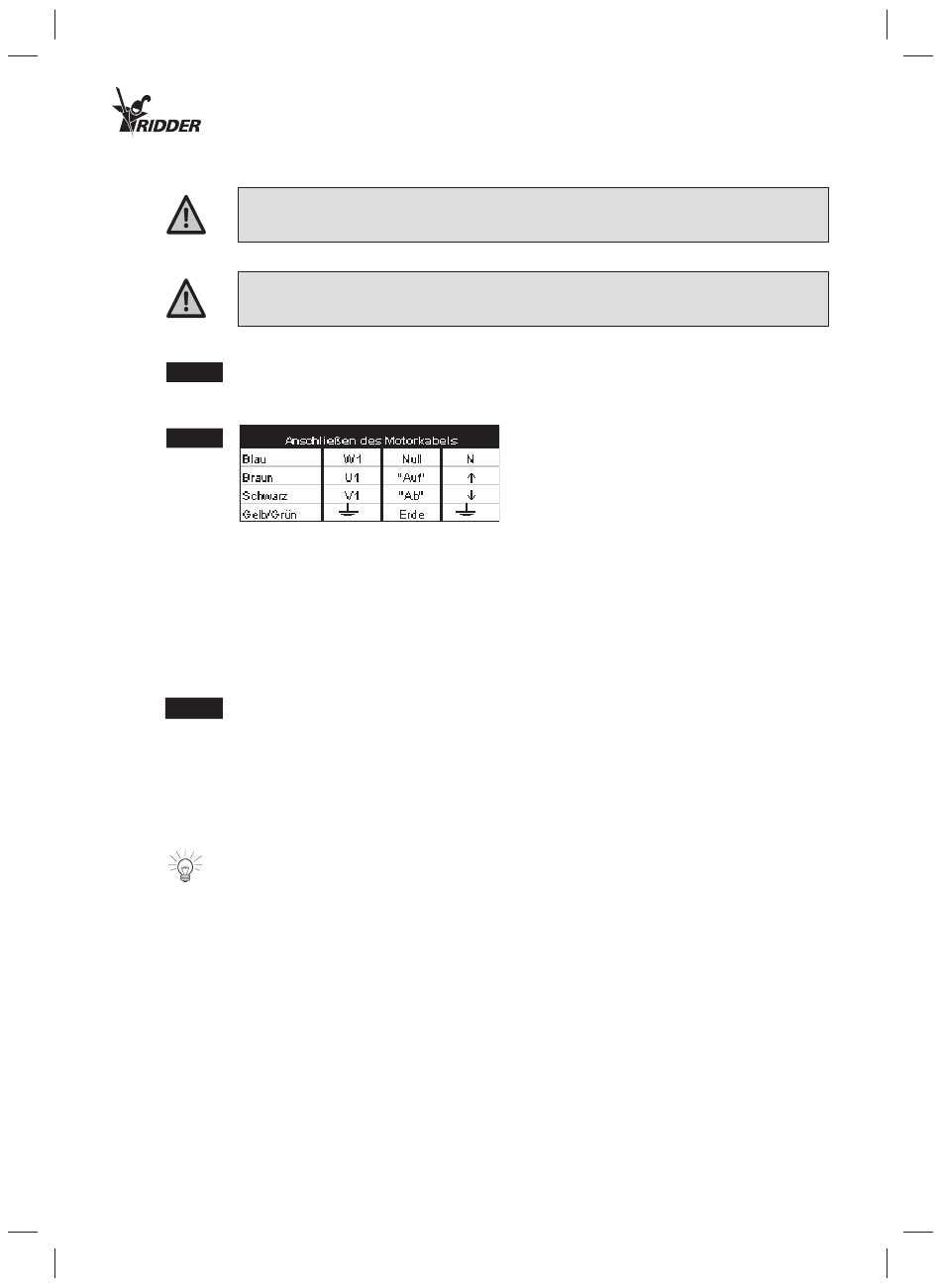

Anschließen des Motorkabels.
Fig. 8 Fig. 8
Das Abschlußkabel ist ein 4adriges Kabel, das zum 2poligen asynchronen (Kondensator) Motor
gehört. Dadurch kann der Motor sowohl links- als auch rechtsherum gesteuert werden.
Fig. 9 Fig. 9
Laufzeitsicherung.
Wird der Rohrmotor in einem automatischen System eingesetzt, muß er durch eine Laufzeit-
sicherung gesichert werden. Der Motor wird dann nämlich nach einer bestimmten Zeit ausge-
schaltet, falls er nicht durch seine Endschalter gestoppt wurde. Die Laufzeitsicherung hat den
Zweck, eine Überhitzung des Rohrmotors und ein infolgedessen eventuell auftretendes
Durchbrennen zu vermeiden. Die theoretisch maximale Laufzeit wird beim Rohrmotor mit KB
an gegeben.
Parallelanschluß des Rohrmotors.
Fig. 10 Fig. 10 Rohrmotoren dürfen niemals direkt parallel angeschlossen werden. Bei dem Motor, der zuerst
seinen Endschalter erreicht, erfolgt aufgrund der induktiven und kapazitativen Spannung des
noch laufenden Rohrmotors eine Verstärkung seiner Gegenwicklung. Diese Spannung, die bis zu
1000 Volt betragen kann, treibt den zuerst aufgesetzten Motor in die Gegenrichtung, bis der
Motor über den wieder angeschlossenen Endschalter wieder mit Spannung gespeist wird.
Dadurch gerät der bereits abgeschlagene Rohrmotor in eine Pendelbewegung, die sich fortsetzt,
bis der Endschalter unter der enormen Belastung beschädigt wird.
Der Rohrmotor darf nur dann parallel gesteuert werden, wenn die Speisung getrennt an das
Stromnetz angeschlossen wird.
RB50 / 0505
Ridder Drive Systems BV HARDERWIJK NEDERLAND Tel.: +31 (0)341 416 8 54
GEFÜHRT WERDEN!
