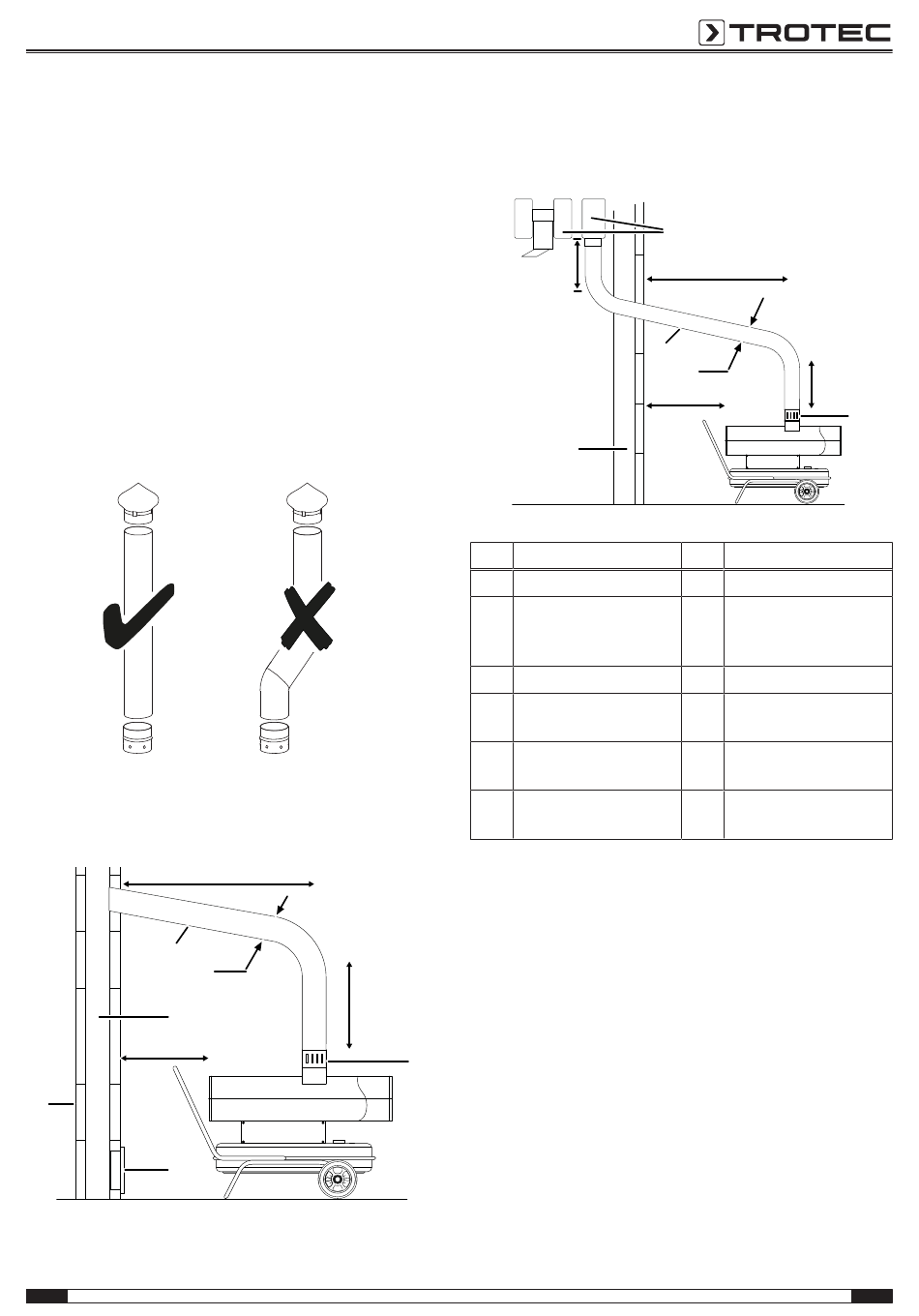

Montage d'un tuyau d'échappement (option)
Lorsque l'évacuation des gaz de combustion s'effectue à travers
un tuyau d'échappement monté sur le raccord de cheminée,
l'appareil doit être mis en œuvre exclusivement à l'extérieur.
Les points suivants doivent être observés :
• La longueur du tuyau d'échappement ne doit pas
dépasser 1 m.
• La conduite de gaz de combustion ne doit présenter aucun
coude.
• Lorsque l'appareil est utilisé à l'air libre, il est nécessaire
de monter une protection contre la pluie pour éviter la
pénétration d'eau ou de saletés.
• Le tuyau d'échappement doit être exécuté de telle sorte
que l'apparition de contre-pression soit impossible.
• Le tuyau d'échappement doit être monté à la verticale pour
une exploitation sans problème.
Évacuation via cheminée
Prenez en compte le schéma suivant lorsque vous projetez de
faire passer l'évacuation des gaz par une cheminée :
5
4
A
3
2
FR
C
D
B
chauffage au fioul IDE 20 / IDE 30 / IDE 50 / IDE 60 / IDE 80
Évacuation via traversée de paroi
Prenez en compte le schéma suivant lorsque vous projetez de
faire passer l'évacuation des gaz à travers un mur :
E
3
Désignation
A
2 m min.
B
3 m min.
C
aussi court que possible 3
D
≥ Ø 120 mm / 150 mm 4
E
1 m min.
1
6
C
5
D
B
A
Désignation
1
Raccord de cheminée
2
Trappe de nettoyage
avec clapet anti-
explosion
Paroi extérieure
Cheminée – int.
min. 20 x 20 cm
5
Traversée de paroi avec
tube coudé 5° min.
6
Extracteur de fumée
en H
1
