6 Installation électrique
ATTENTION
!
Retirez l'alimentation de l'émetteur et du récepteur avant d'effectuer une installation ou une maintenance électrique.
6.1 Installation électrique du récepteur
6.1.1 Spécifications d'alimentation du récepteur
Le récepteur a besoin d'une tension d'alimentation de 18-32 VCC (24 VCC en nominal). Le courant le plus élevé pour
le récepteur est de 0,6 A. Le courant d'appel pour le récepteur est de 0,3 A pendant moins de 20 ms.
Valeurs de consommation d'alimentation moyenne (RMS) :
Température ambiante
de fonctionnement
-55° C (-67° F) à -30° C (-22° F) 7.4
-30° C (-22° F) à +30° C (+86° F)
Au-dessus de 30° C (86° F)
Valeurs de consommation d'alimentation démarrage à froid/chauffage :
Température ambiante
de fonctionnement
en dessous de -30° C (-22° F)
au-dessus de -30° C (-22° F)
La période de chauffage dure environ 20 minutes. À une température ambiante plus basse, le chauffage interne est actif
et la consommation électrique peut atteindre jusqu'à 15 W.
Veillez à ce que le récepteur reçoive une tension d'alimentation suffisante de 18 VCC en n'oubliant pas de tenir compte dans
vos calculs de la chute de tension liée à la résistance du câble.
Remarque
Prenez aussi en compte l'impédance.

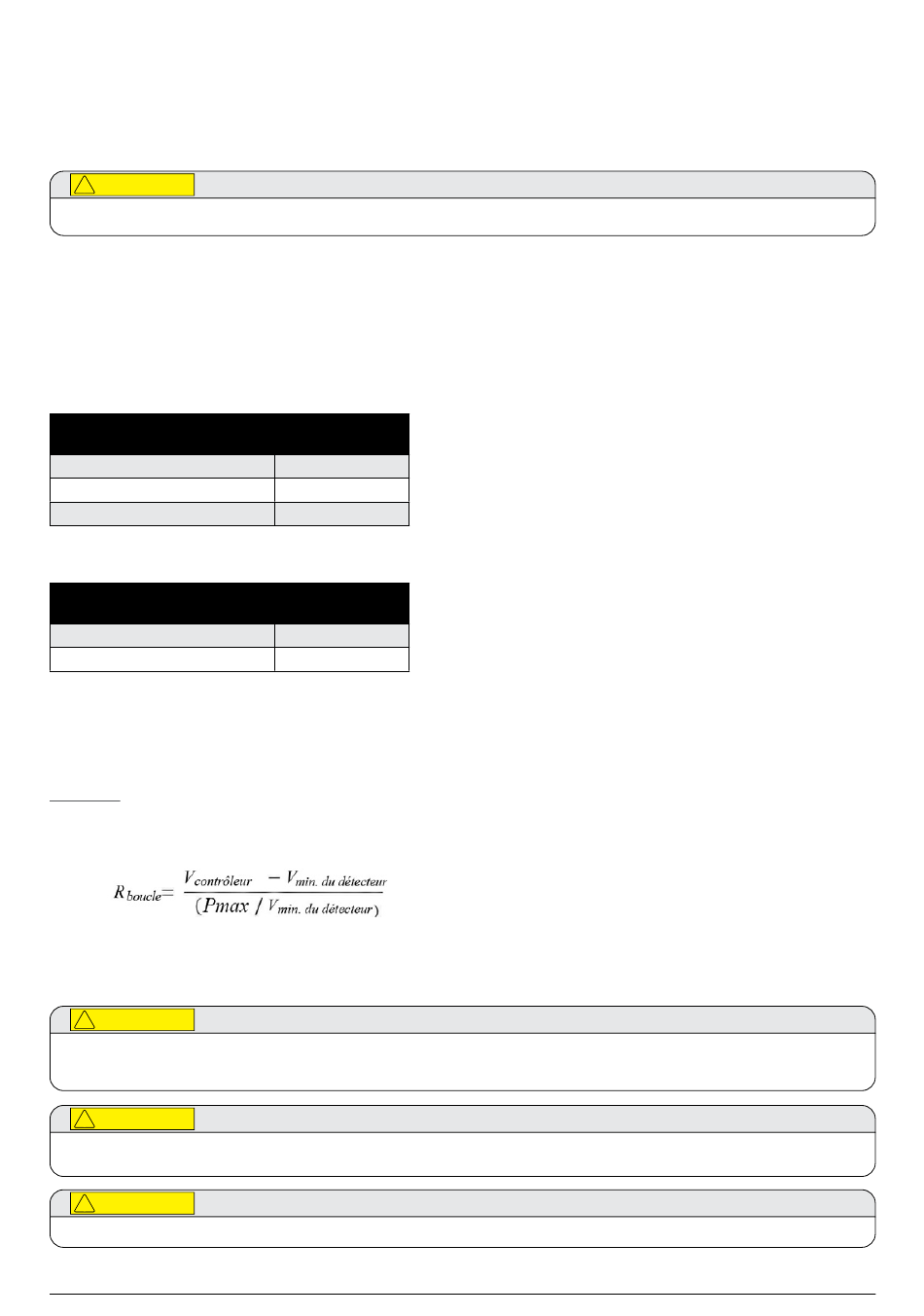

La résistance maximale de boucle dans les câbles se calcule de la façon suivante :
Par exemple, V = 18 V ; P
détecteur min
connectée ou du système de contrôle. Pour plus d'informations, consultez le manuel des équipements appropriés.
ATTENTION
!
L'alimentation du récepteur 24 V et de l'alimentation actuelle de la boucle 4 à 20 mA doit être d'un type d'isolement
(isolation galvanique de l'alimentation secteur, fournissant un élément d'isolation de base), mais sans avoir besoin d'une
alimentation de classe II (SELV).
ATTENTION
!
Si la tension secteur est connectée à plusieurs relais, tous ces derniers doivent être connectés à la même phase du réseau
principal. Il est interdit d'utiliser des phases différentes.
ATTENTION
!
La température du câble connecté à la borne doit être adaptée à l'environnement d'installation.
Puissance
absorbée (W)
4.8
3.0
Puissance
absorbée (W)
15
10
= 10 W ou 15 W (selon les conditions ambiantes) ; V
max
Searchline Excel™ Plus / Searchline Excel™ Edge – Manuel technique
Chapitre 6 Installation électrique
dépendra de l'alimentation
contrôleur
