5.11 Fixez l'appareil à la fixation
ATTENTION
!
Assurez-vous que les vis de réglage M6 ne gêneront pas les presse-étoupes.
1. Commencez par l'émetteur
2. Retirez la plaque de couvercle pour boulon (Figure 10).
3. Fixez l'émetteur sur l'ergot du haut du support de montage universel.
4. Tenez le corps de l'appareil afin d'éviter qu'il bouge pendant l'assemblage et serrez le boulon M10 vertical avec ergot.
5. À ce stade, ne serrez que l'écrou M10 horizontal avec ergot.
Répétez maintenant la même procédure avec le récepteur.
Remarque
Les anneaux de réglage et les vis de réglage M6 seront fixées ultérieurement pendant l'alignement. Reportez-vous
au chapitre 7 : Alignement et mise en service.
Écrou M10
d'emboîte-
ment
vertical

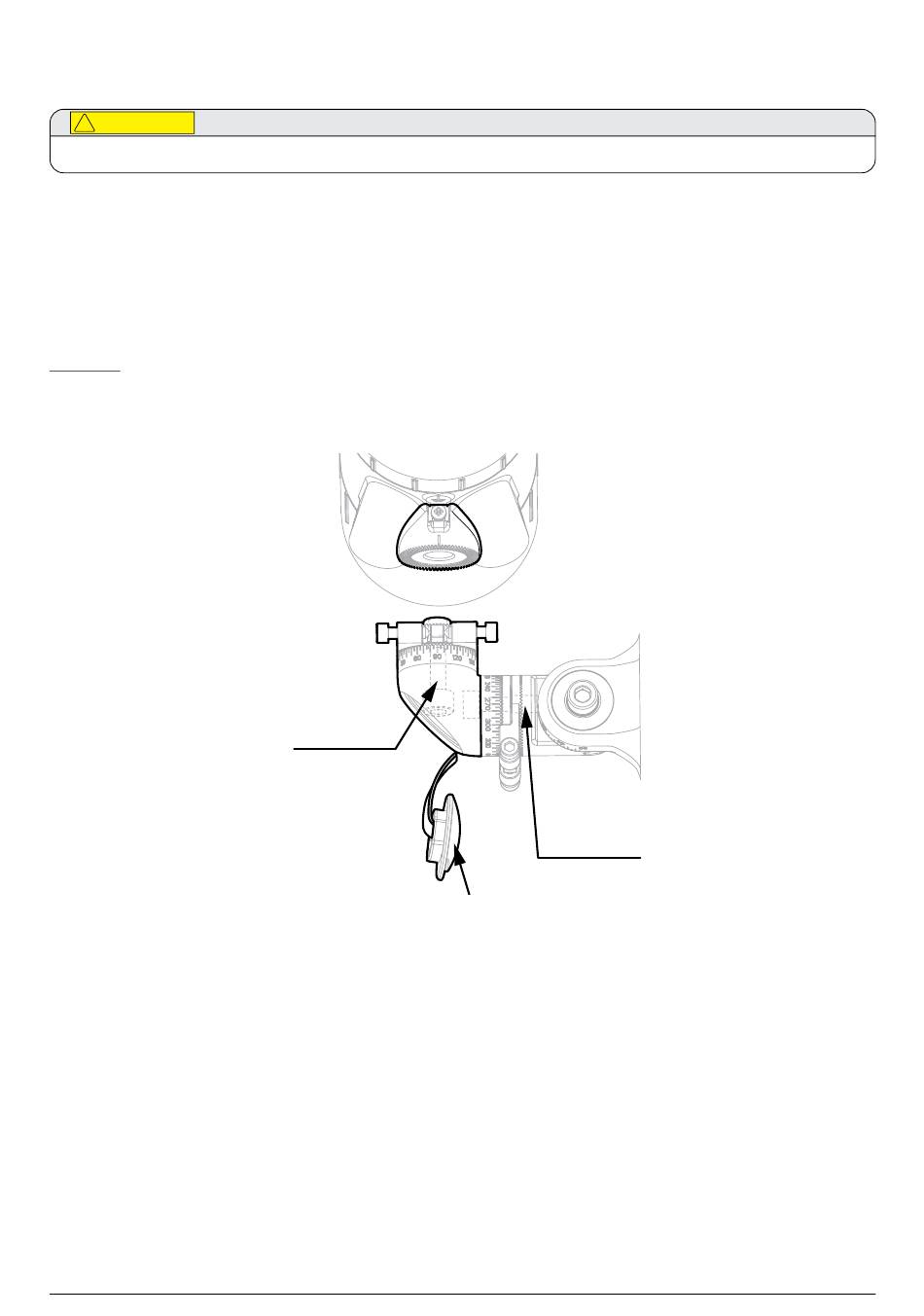

Figure 15. Fixation de l'appareil au support
Searchline Excel™ Plus / Searchline Excel™ Edge – Manuel technique
Chapitre 5 Installation mécanique
Écrou M10
d'emboîte-
ment
horizontal
Couvercle
à boulon
