Les numéros font référence à la Figure 1 above :
5
=
Affichage et clavier (en option)
6
=
Voyant DEL du couvercle

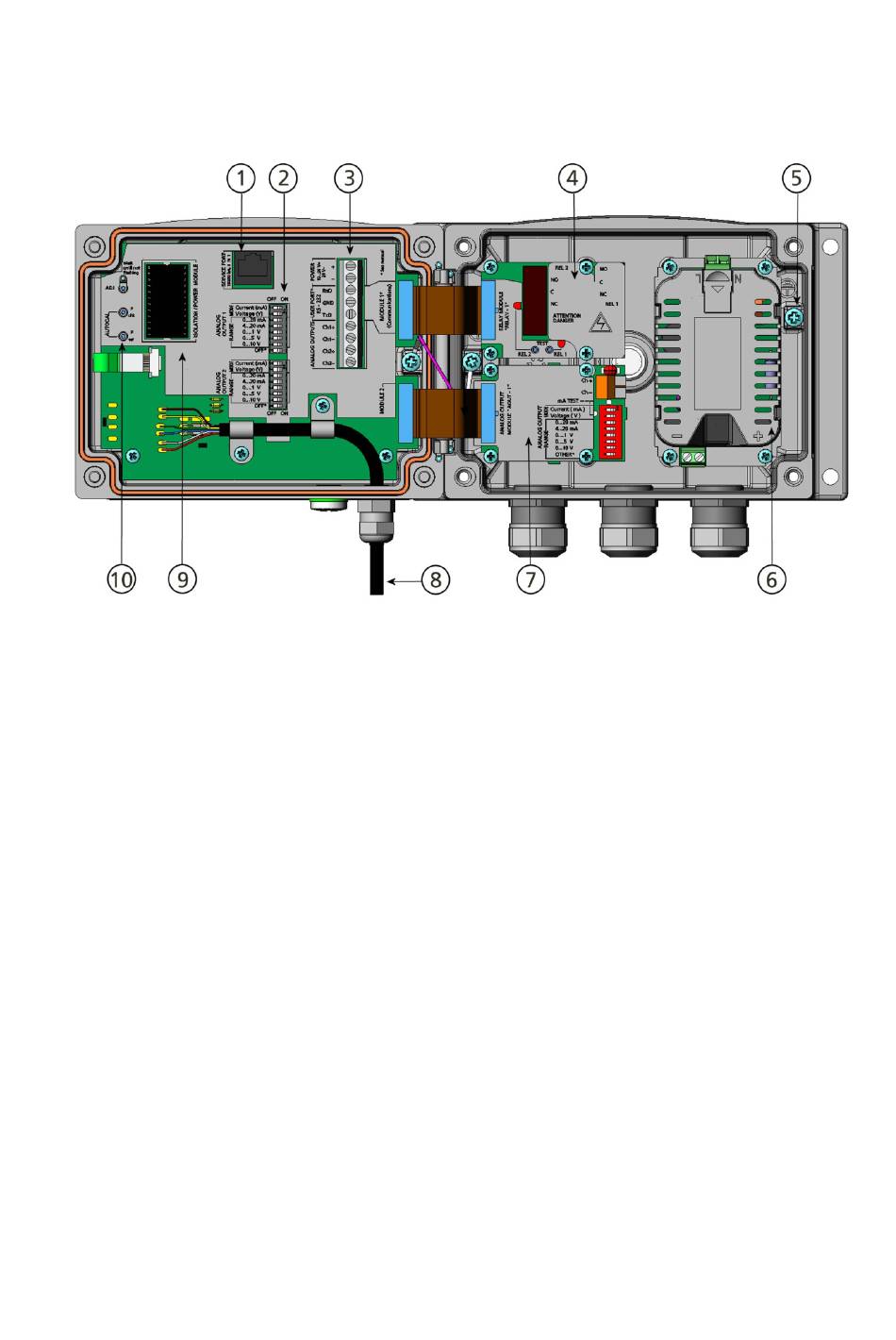

Figure 2
Intérieur du transmetteur
Les chiffres suivants se rapportent à la Figure 2 above :
1
=
Port de service (RS-232)
2
=
Commutateurs DIP pour le paramétrage des sorties analogiques
3
=
Bornes à vis pour le câblage de l'alimentation et des signaux
4
=
Relais, enregistreur de données, RS-422/485, module LAN
ou WLAN (en option)
5
=
Connecteur de raccordement à la terre
6
=
Module d'alimentation (en option)
7
=
Relais, enregistreur de données ou module de sortie analogique
(en option)
8
=
Câble de la sonde d'humidité
9
=
Module d'isolation galvanique (en option)
10
=
Boutons de réglage avec voyant DEL. Purge non disponible.
0604-006
