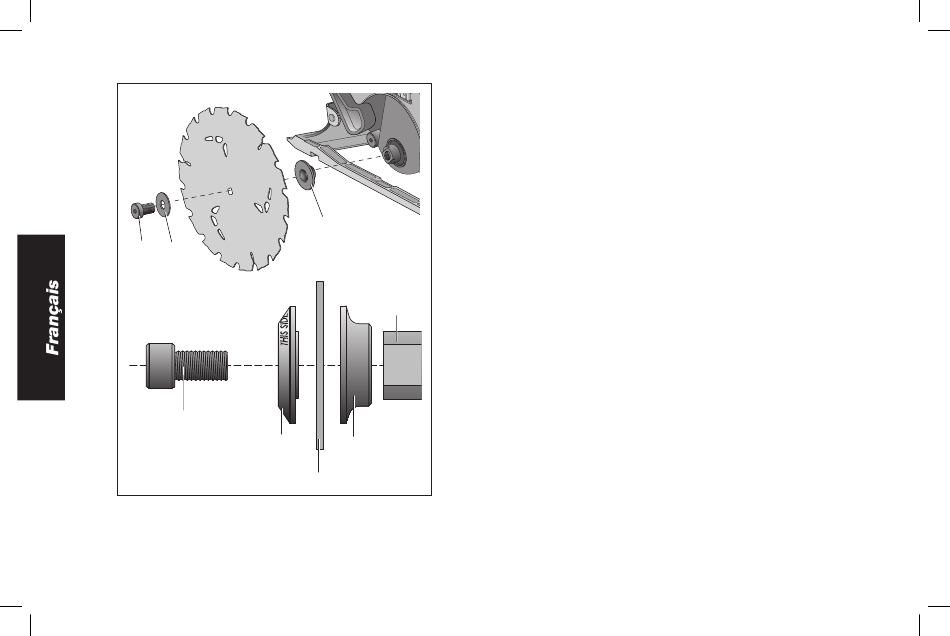

FIG. 4B
H
P
H
2. Escamoter le protège-lame inférieur (G) et placer la lame sur
la broche, contre la rondelle de bride de serrage interne, en
s'assurant que la lame tourne dans le bon sens (le sens de la
O
BROCHE
P
O
LAME
flèche de rotation située sur la lame et les dents doivent pointer
dans la même direction que celle de la flèche indiquée sur le
protège-lame inférieur). Ne pas assumer que le côté imprimé
de la lame est toujours face à l'utilisateur lorsqu'elle est installée
correctement. Lorsqu'on escamote le protège-lame inférieur en
vue d'installer la lame, le vérifier afin de s'assurer qu'il est en bon
état et qu'il fonctionne correctement, c'est-à-dire, qu'il se déplace
librement et qu'il ne touche pas à la lame ni à toute autre pièce
quelconque, quel que soit l'angle ou la profondeur de coupe.
3. Placer la rondelle de bride de serrage externe (P) sur la broche de
scie, en s'assurant de placer la large surface plane contre la lame,
et le côté biseauté vers l'extérieur.
4. Fileter la vis de fixation de la lame (H) dans la broche et la serrer
fermement avec les doigts (cette vis à filetage inverse doit être
serrée vers la gauche).
5. Appuyez sur le bouton de verrouillage de lame (K) tout en tournant
la broche de la scie avec la clé pour lame (N) jusqu'à ce que le
verrouillage de lame s'enclenche et que la lame cesse de tourner
(fig. 5).
6. Serrer fermement la vis de fixation au moyen de la clé de réglage.
REMARQUE : ne jamais engager le bouton de verrouillage de la lame
lorsque la scie est en marche pour tenter d'arrêter l'outil. Ne jamais
mettre l'outil en marche lorsque le bouton de verrouillage est engagé
afin d'éviter d'endommager gravement la scie.

REMPLACEMENT DE LA LAME (FIG. 4, 5)

1. Pour desserrer la vis de serrage de lame (H), appuyez sur le
bouton de verrouillage de lame (K) et tournez la broche de la
scie avec la clé pour lame (N) jusqu'à ce que le verrouillage de
lame s'enclenche et que la lame cesse de tourner. Alors que le
verrouillage de lame est activé, tournez la vis de serrage de lame
vers la droite avec la clé pour lame (la vis a un filetage vers la
gauche et doit être tournée vers la droite pour être dévissée).
