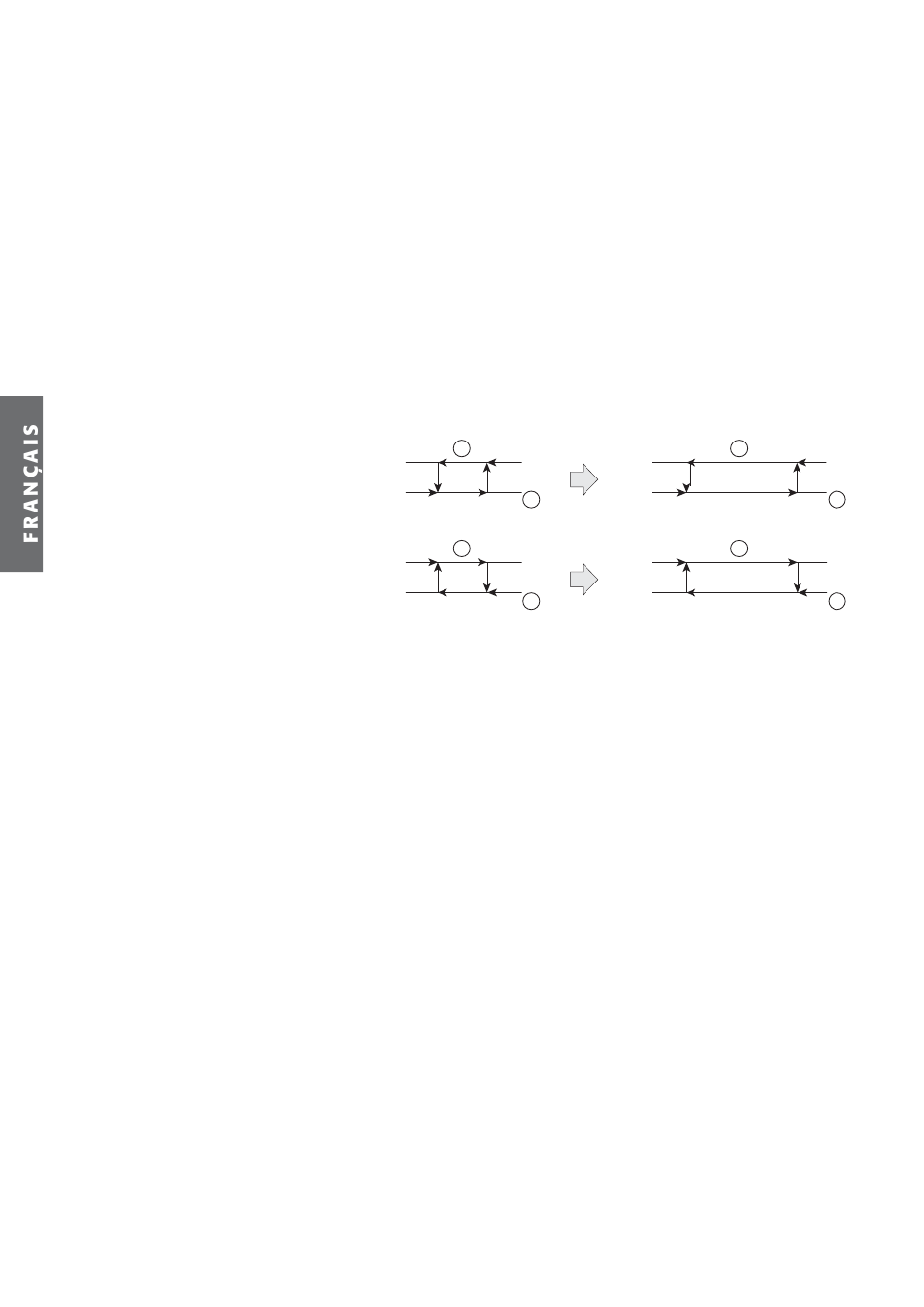

Légende:
1. chiller;
2. chiller en basse charge;
3. pompe de chaleur;
4. pompe de chaleur en basse charge;
5. température.
- Suppression du bac d'accumulation (basse charge)
r27: La condition de basse charge est déterminée lorsque seulement un compresseur est actif et lorsque
ce dernier est éteint après un délai de fonctionnement inférieur au paramètre r28.
Les programmations sont:
r27=0 : la fonction est débranchée;
r27=1 : branchée uniquement en modalité chiller;
r27=2 : branchée uniquement en modalité pompe de chaleur;
r27=3 : branchée en chiller et en pompe de chaleur.
- Délai minimum de fonctionnement du compresseur pour la détermination de basse charge
r28: Ce paramètre représente le délai minimum de fonctionnement du compresseur au-dessous duquel
la condition de basse charge est déterminée. À chaque extinction du compresseur, le contrôle fera une
nouvelle analyse de l'état de charge. S'il se trouve déjà en basse charge, le délai considéré par le contrôle
pour la nouvelle analyse devient "r28 x r29 : r02" si en modalité chiller ou "r28 x r30 : r04" si en modalité
pompe de chaleur.
- Différentiel durant la condition de basse charge en modalité Chiller
r29: Ce paramètre représente le nouveau différentiel considéré par le contrôle en modalité chiller durant
la condition de basse charge. En l'espèce r02 est remplacé par r29.
- Différentiel durant la condition de basse charge en modalité de pompe de chaleur
r30: Ce paramètre représente le nouveau différentiel considéré par le contrôle en modalité pompe de
chaleur durant la condition de basse charge. En l'espèce r04 est remplacé par r30.
1
on
off
r01 r01 + r02
3
on
off
r03 - r04 r03
- Constante de compensation d'hiver (modalité Pompe de Chaleur)
r31: Programme le coeffi cient qui règle l'algorithme de compensation d'hiver. En chauffage, si r31 est
positif, le point de consigne diminue avec la diminution de la température extérieure (relevée
par la sonde externe); si, au contraire, r31 est négatif, le point de consigne augmente avec la diminution
de la température extérieure. Cette différence du point de consigne par rapport à la valeur programmée
peut assumer une valeur absolue maximale égale au paramètre r18. Pour avoir un exemple, voir le
paramètre r17.
• Paramètres fi rmware: (F-r*)
Paramètres non programmables mais uniquement de visualisation qui permettent de voir:
H96-H97: version du logiciel du gestionnaire 1, 2;
H98: version du logiciel de l'extension;
H99: version du logiciel du contrôle µC
- Heure début 2ème point de consigne d'été
T06 (I92)_ heure d'activation du deuxième point e consigne d'été (r21).
48
on
off
5
r01
Fig. 5.b.m
on
off
5
r03 - r30
Fig. 5.b.n
2 .
µC 2 - +030220732 - rel. 1.6 - 30.11.2012
2
5
r01 + r29
4
5
r03
