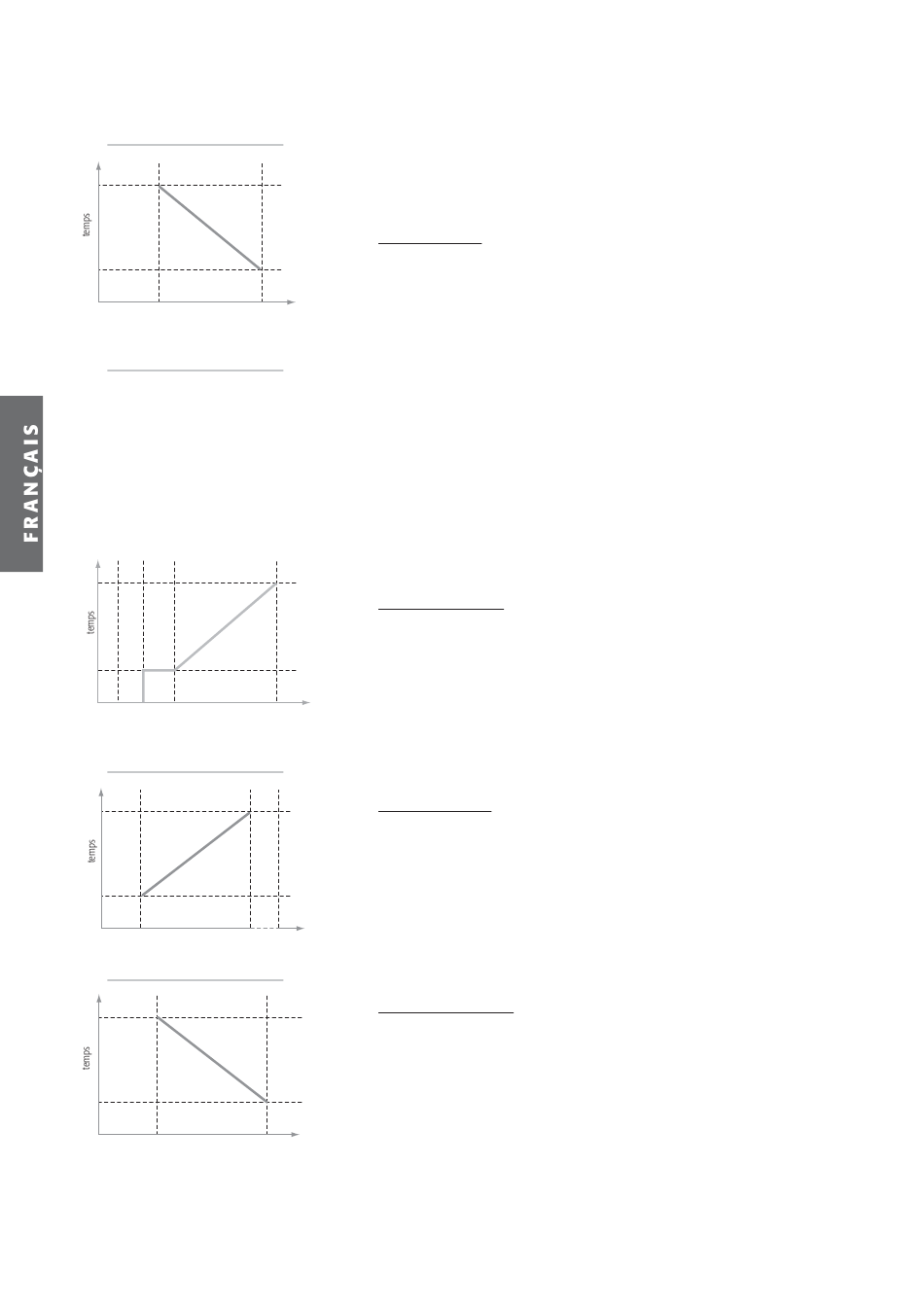

r10
délai d'activation
r11
température
r03 r03+r12
zone morte délai de
désactivation comp.
Fig. 5.b.e
r01
délai d'activation
r01
température
compressore
A1 A4 r01-r12
arrêtez les
délai de désactivation
compress.
Fig. 5.b.f
r08
délai d'activation
r09
température
r03+r07-4 r03+r07 r03
Fig. 5.b.g
r10
délai désactivation
r11
température
r03 r03+r12
délai de
désactivation comp.
- Différentiel de zone neutre
r07: (voir zone neutre)
- Retard d'activation à la limite inférieure de r07 (si r06 = 4)
r08: La valeur programmée est employée dans l'algorithme de contrôle (voir régulation sur la tempéra-
ture de sortie à intervalles) comme délai maximum (au début du différentiel) d'activation des compres-
seurs.
- Retard d'activation à la limite supérieure de r07 (si r06 = 4)
r09: La valeur programmée est employée dans l'algorithme de contrôle (voir régulation sur la tempéra-
ture de sortie à intervalles) comme délai minimum (à la fi n du différentiel) d'activation des compresseurs.
Délai d'activation (Été)
Le délai d'activation, en effet, n'est pas un paramètre programmé mais une valeur Comprise entre 2
paramètres choisis, c'estàdire r08 et r09. Dès la sortie de la zone neutre, le délai d'activation vaut prati-
quement r08 alors qu'à la fi n du différentiel r02, le délai d'activation vaut r09. À l'intérieur du différentiel
r02, le délai d'activation varie de façon linéaire entre r08 et r09.
Ceci provoque, au fur et à mesure de l'éloignement du réglage, la réduction des délais d'intervention afi n
de dynamiser la réponse du système.
- Retard de désexcitation à la limite supérieure de r12 (si r06 = 4)
r10: La valeur programmée est employée dans l'algorithme de contrôle (voir régulation sur la températu-
re de sortie à intervalles) comme délai maximum (correspondant au point de consigne) de désactivation
des compresseurs.
- Retard de désexcitation à la limite inférieure de r12 (si r06 = 4)
r11: La valeur programmée est employée dans l'algorithme de contrôle (voir régulation sur la températu-
re de sortie à intervalles) comme délai minimum (à la fi n du différentiel de désactivation) de désactiva-
tion des compresseurs.
- Différentiel de désactivation des compresseurs (si r06 = 4)
r12: Représente le différentiel de température pour lequel les compresseurs sont éteints selon la
procédure décrite au paragraphe "Délai de désactivation".
Délai de désactivation (Été)
De la même façon que pour le délai d'activation, le délai de désactivation varie également en fonction
d'un maximum, c'est-à-dire la valeur programmée par le paramètre r10 correspondant à la températu-
re du point de consigne et d'un minimum déterminé par le paramètre r11, correspondant à la fi n du
différentiel pour la désactivation des compresseurs dans cette modalité, choisi à l'aide du paramètre r12.
Au-dessous de cette valeur, le délai d'activation sera égal au minimum programmé jusqu'à la valeur de
température A04, outre laquelle tous les compresseurs seront éteints, indépendamment des délais.
Une réaction plus dynamique du procédé dérive de l'éloignement du point de consigne.
Délai d'activation (Hiver)
En hiver, le délai d'activation sera de plus en plus bref avec l'augmentation de l'écartement du point de
consigne. Dans ce cas, le réglage est celui d'hiver r03 et correspondant au différentiel r04. Les paramètres
pour les programmations des délais d'activation sont toujours r08 et r09.
Délai de désactivation (Hiver)
En hiver, si la température augmente au-delà du réglage, le délai de désactivation sera d'autant plus bref
plus l'éloignement du réglage d'hiver r03 sera grand. À la fi n du différentiel r12, le délai sera le minimum
programmé par le paramètre r11.
