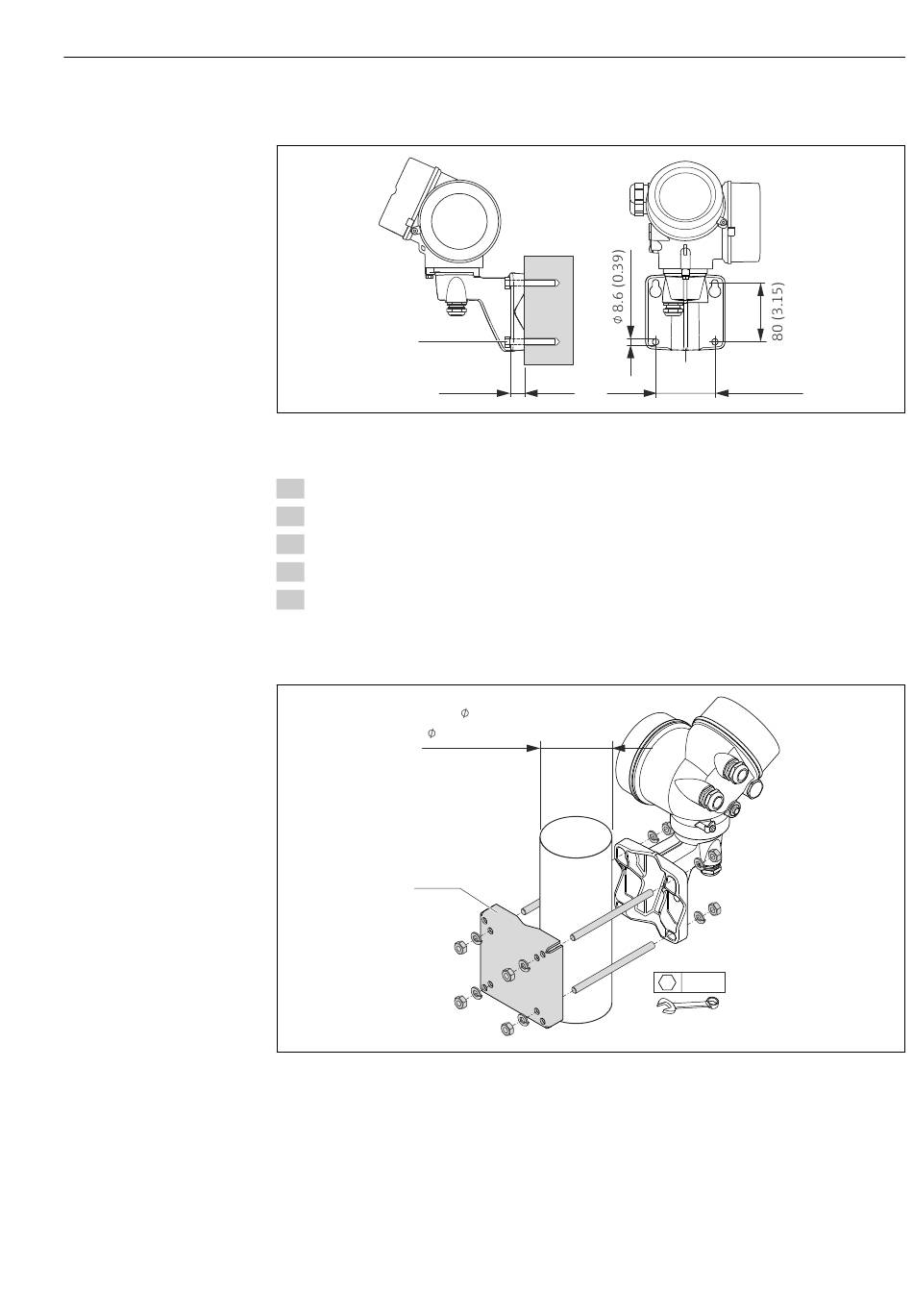

Montage mural
M 8
19 (0.6)
9
Unité de mesure mm (in)
1. Réaliser les perçages.
2. Placer les douilles dans les perçages.
3. Visser légèrement la vis de fixation.
4. Placer le boîtier de transmetteur sur les vis de fixation et l' a ccrocher.
5. Serrer les vis de fixation.
Montage sur colonne
( 0.79 to 2.75)
1
10
Unité de mesure mm (in)
1
Set de fixation sur tube
6.2.6
Tourner le boîtier du transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné :
20...70
4 x
Montage
80 (3.15)
SW 13
A0019864
A0019862
29
