Montage
26
6.1.3
Instructions de montage spéciales
Montage lors de mesures de différence de chaleur
Variante de commande "Version capteur", Option 3 "Débit massique (mesure de température
intégrée)"
La seconde mesure de température est réalisée via une sonde de température séparée.
L' a ppareil enregistre cette température via une interface de communication.
• Lors de mesures de différence de chaleur dans de la vapeur saturée, le Prowirl 200 doit
être monté côté vapeur.
• Lors de mesures de différence de chaleur dans de l' e au, le Prowirl 200 peut être monté
côté chaud ou froid.
1
7

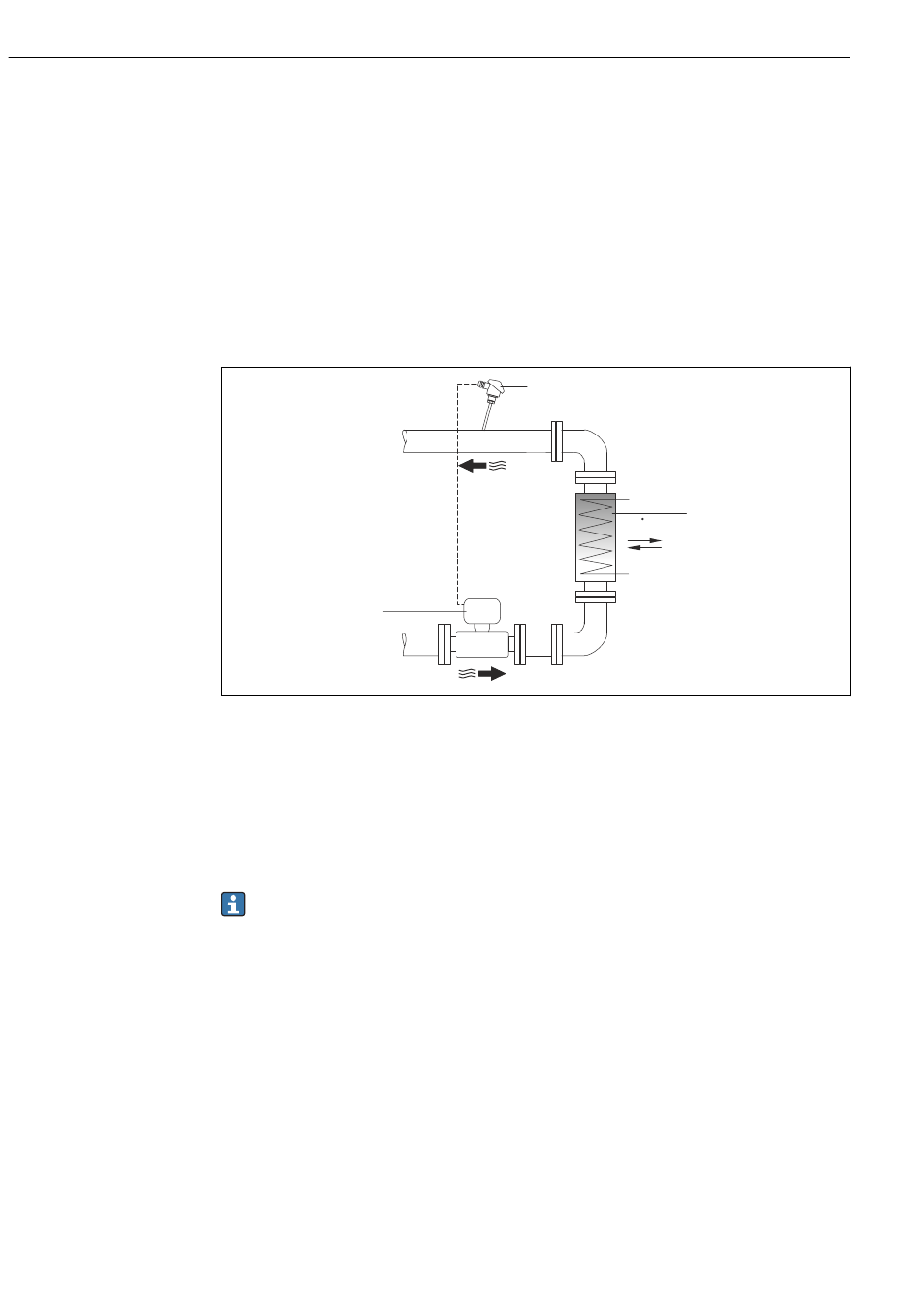

Construction d' u ne mesure de différence de chaleur dans de la vapeur saturée et de l' e au
1
Prowirl
2
Sonde de température
3
Echangeur thermique
Q
Quantité de chaleur
Capot de protection climatique
Respecter l' é cart de mesure min. vers le haut : 222 mm (8,74 in)
Pour le capot de protection climatique (→ 139)
6.2
Montage de l'appareil de mesure
6.2.1
Outil nécessaire
Pour le transmetteur
• Pour la rotation du boîtier de transmetteur : clé à fourche 8 mm
• Pour l' o uverture des crampons de sécurité : clé à six pans creux 3 mm
Pour le capteur
Pour les brides et autres raccords process : outil de montage correspondant
Proline Prowirl D 200 HART
2
3
Q
A0019209
Endress+Hauser
