0,1 à 20,0 A/V (caractéristique tombante à inclinaison réglable)
-
Il est possible de régler une caractéristique tombante (5) avec le réglage 0,1 à 20,0.
La plage de réglage s'étend de 0,1 A/V (très raide) à 20 A/V (très plat).
-
Le réglage d'une caractéristique plate (5) n'est recommandé que pour les électrodes
cellulosiques.
REMARQUE!
En cas de réglage d'une caractéristique plate (5), régler la dynamique à une valeur
plus élevée.
Constante P (puissance de soudage constante)
-
Si la caractéristique est réglée sur Constante P, la puissance de soudage reste
constante indépendamment de la tension et de l'intensité de soudage. Cela donne
une caractéristique hyperbolique (6).
-
Ce réglage convient particulièrement bien aux électrodes cellulosiques.
REMARQUE!
En cas de problèmes avec des électrodes enrobées ayant tendance à coller, régler
la dynamique à une valeur plus élevée.
(8)
(a)
U (V)
(6)
60
50
(a)
(b)
40
(5)
30
20
(4)
10
1
0
0
200
I
- 50 %
I
1
1

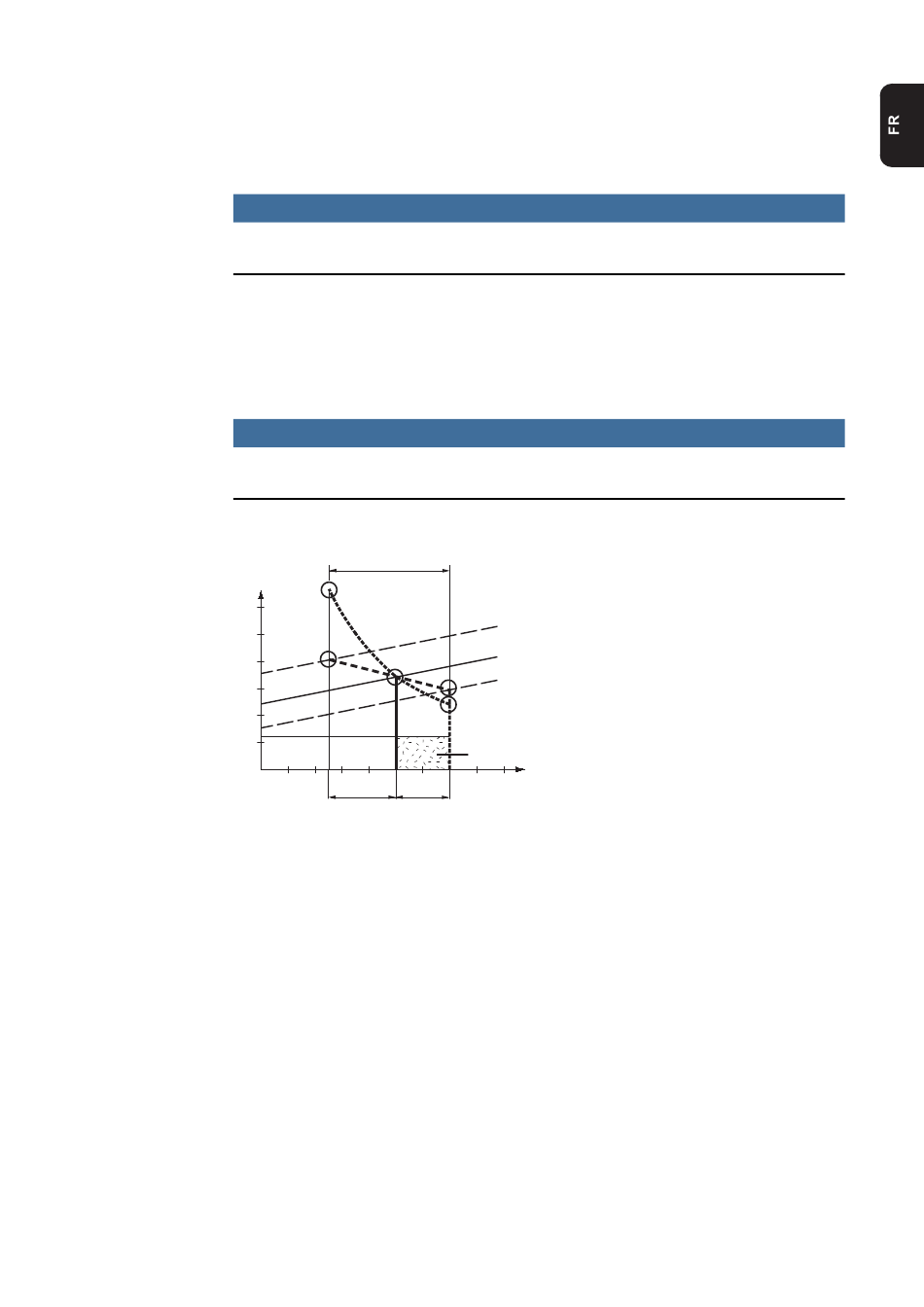

Exemple de réglage : I1 = 250 A, Dynamique = 50
(7)
Exemple de dynamique réglée avec caractéristique (4) sélectionnée
(8)
Exemple de dynamique réglée avec caractéristique (5) ou (6) sélectionnée
(a)
Point de travail avec hauteur d'arc élevée
(b)
Point de travail avec intensité de soudage I1 réglée.
(c)
Point de travail avec hauteur d'arc réduite
Les caractéristiques (4), (5) et (6) représentées sont valables lors de l'utilisation d'une élec-
trode enrobée dont les caractéristiques correspondent à la droite de travail (1) avec une
hauteur d'arc déterminée.
En fonction de l'intensité de soudage (I) réglée, le point d'intersection (point de travail) des
caractéristiques (4), (5) et (6) est décalé le long de la droite de travail (1). Le point de travail
renseigne sur la tension et l'intensité de soudage actuelles.
En cas de réglage fixe de l'intensité de soudage (I
long des caractéristiques (4), (5) et (6), en fonction de la tension de soudage momentanée.
(1)
(2)
(2)
(3)
(1)
(c)
(3)
(4)
(c)
(7)
(5)
I (A)
3
0
0
4
0
0
+ Dynamik
(6)
), le point de travail peut se déplacer le
1
Droite de travail pour électrode en-
robée
Droite de travail pour électrode en-
robée en cas de hauteur d'arc aug-
mentée
Droite de travail pour électrode en-
robée en cas de hauteur d'arc ré-
duite
Caractéristique avec réglage de pa-
ramètre Constante I (intensité de
soudage constante).
Caractéristique avec réglage de pa-
ramètre 0,1 à 20,0 (caractéristique
tombante à inclinaison réglable).
Caractéristique avec réglage de pa-
ramètre Constante P (puissance de
soudage constante).
