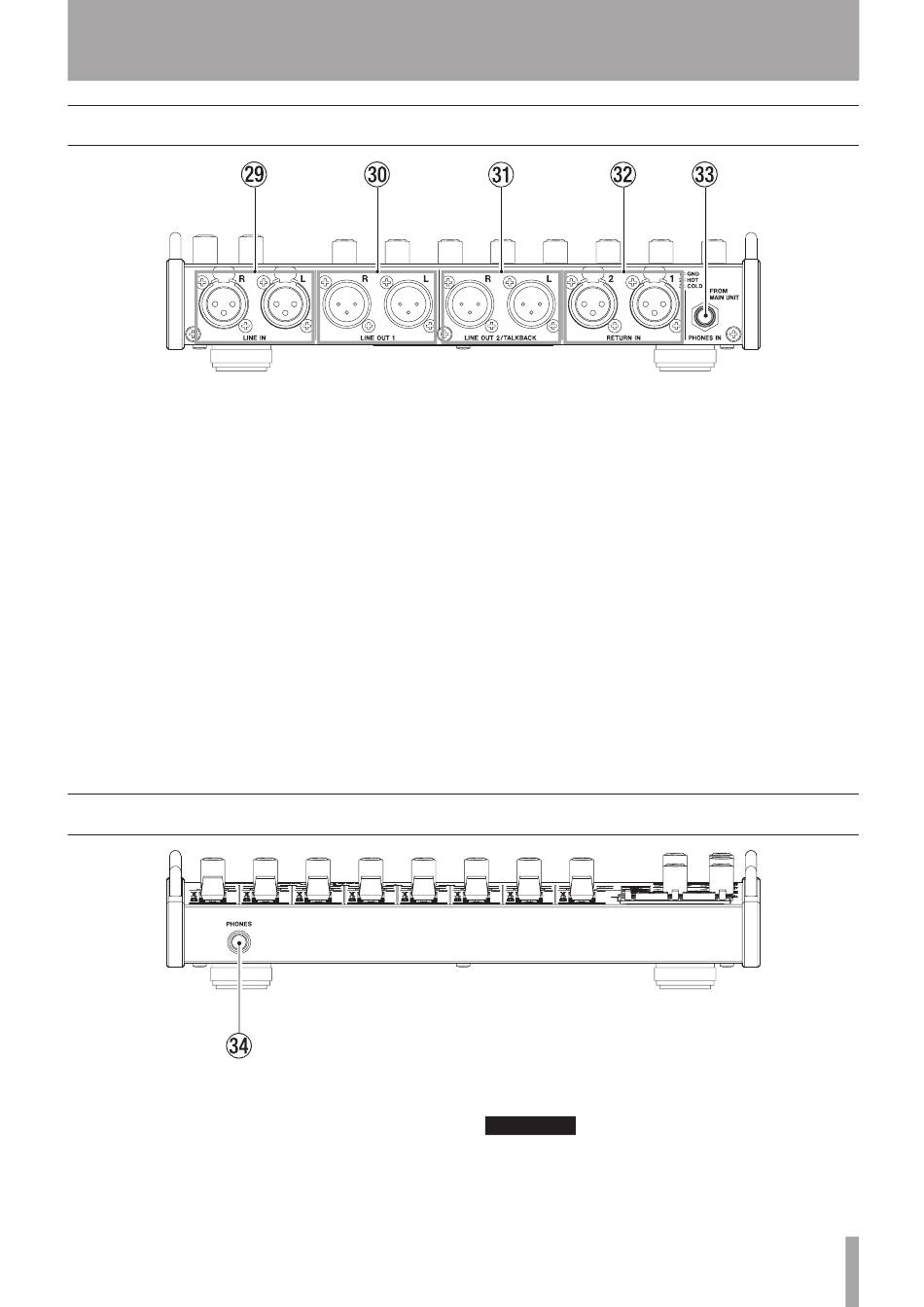

l Connecteurs LINE IN gauche (L) et droit (R)
Ce sont des connecteurs d'entrée analogiques
symétriques XLR (1: masse, 2 : point chaud, 3 : point
froid). Reliez-les aux connecteurs LINE OUT du
HS-P82.
;
Connecteurs LINE OUT 1 gauche (L) et droit (R)
Ce sont des connecteurs de sortie analogiques
symétriques XLR (1: masse, 2 : point chaud, 3 : point
froid). Les signaux entrant par les connecteurs LINE IN
(gauche et droit) sont renvoyés par ces connecteurs.
Connecteurs LINE OUT 2/TALKBACK
z
Ce sont des connecteurs de sortie analogiques
symétriques XLR (gauche et droit) (1: masse, 2 :
point chaud, 3 : point froid). Quand le sélecteur TO
LINE OUT 2 est sur OFF, le signal entrant par les
connecteurs LINE IN est renvoyé par ces prises. Quand
le sélecteur TO LINE OUT 2 est réglé sur ON, c'est
le signal de réseau d'ordres qui est produit par ces
connecteurs.
Face avant
v
Prise PHONES
Utilisez cette prise jack stéréo standard pour brancher
un casque. Utilisez le bouton PHONES de la face
supérieur pour régler le niveau de sortie pour casque.
2 – Nomenclature et fonctions des parties
x
c
ATTENTION
Avant de brancher un casque, baissez le bouton PHONES
au minimum. Sinon, de forts bruits soudains peuvent se
produire, risquant d'endommager votre audition ou votre
équipement.
Connecteurs RETURN IN (1/2)
Ce sont des connecteurs d'entrée analogiques
symétriques XLR (1: masse, 2 : point chaud, 3 : point
froid). Utilisez ces connecteurs pour l'entrée de signaux
de réseau d'ordres (Talkback). Les signaux entrant
par ces connecteurs sont mixés dans le domaine
analogique avec le signal entrant par la prise PHONES
IN et le mixage est produit par la prise PHONES.
Prise PHONES IN
Ce jack 6,35 mm stéréo standard est un connecteur
d'entrée analogique. Reliez-le à la prise PHONES du
HS-P82. Le signal entrant par ce connecteur est mixé
dans le domaine analogique avec les signaux reçus par
les connecteurs RETURN IN et le mixage est produit
par la prise PHONES.
