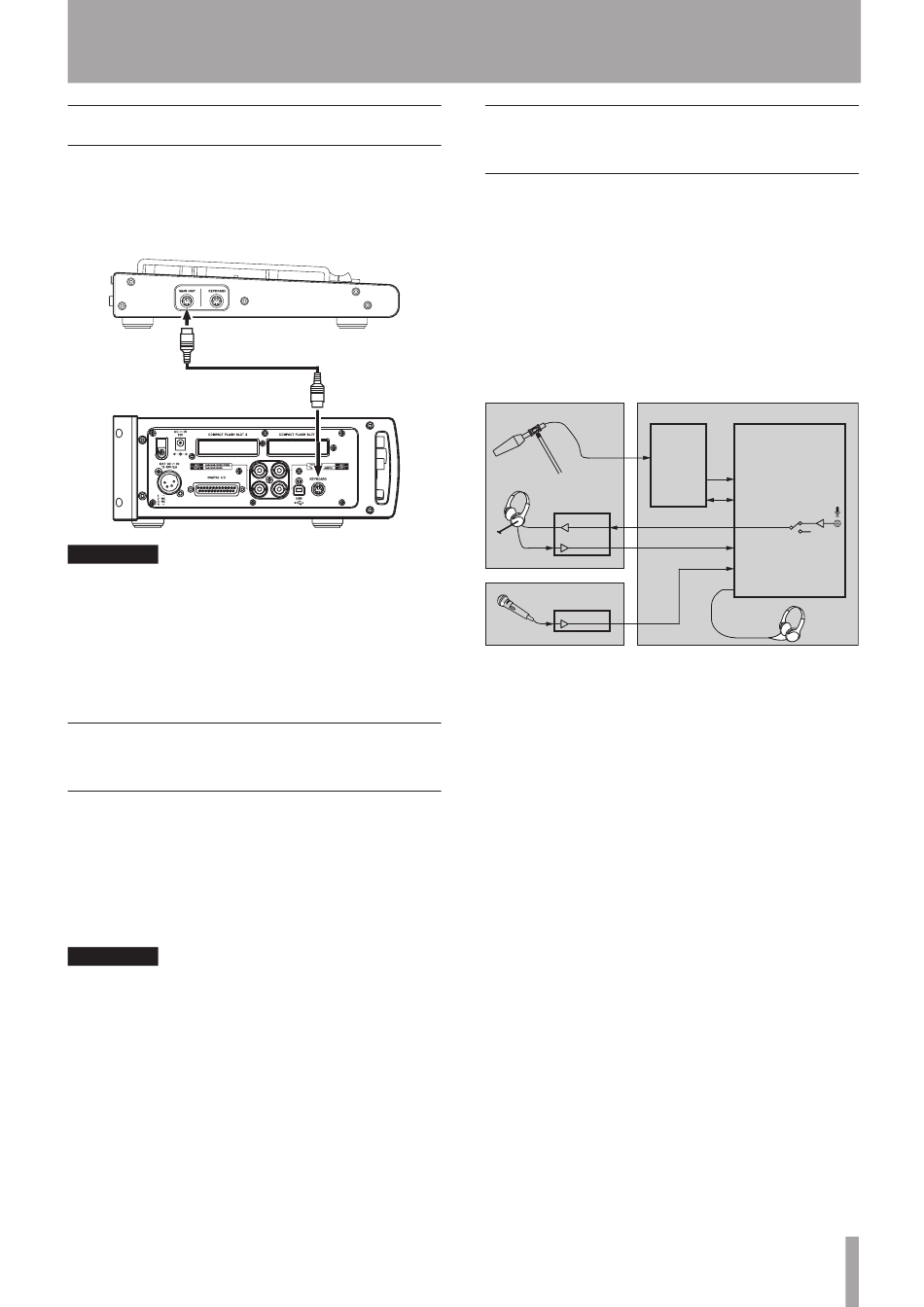

Branchement à un HS-P82
Utilisez le câble fourni pour relier le connecteur MAIN
UNIT du panneau latéral gauche de cette unité au
connecteur KEYBOARD du HS-P82. Si vous voulez utiliser
un clavier PS/2 externe avec le HS-P82, branchez-le au
connecteur KEYBOARD de cette unité.
ATTENTION
• Ne connectez et déconnectez le câble de liaison que si
le HS-P82 est éteint. Connecter et déconnecter le câble
avec l'appareil sous tension pourrait endommager à la
fois le HS-P82 et l'unité de faders.
• L'unité peut ne pas correctement fonctionner si un
clavier PS/2 consommant beaucoup de puissance est
utilisé.
Branchement à un autre
équipement
Si vous branchez les connecteurs LINE OUT du HS-P82
aux connecteurs LINE IN de cette unité, vous pouvez faire
sortir son signal à la fois par les connecteurs LINE OUT 1
et par les connecteurs LINE OUT 2/TALKBACK de cette
unité. Le HS-P82 ne permet de brancher qu'une seule
sortie ligne, mais grâce à cette unité, deux connexions de
sortie sont possibles.
ATTENTION
Quand le sélecteur TO LINE OUT 2 est sur ON, le signal
de sortie ligne du HS-P82 n'est pas produit par les
connecteurs LINE OUT 2/TALKBACK. Si vous voulez
produire le signal de sortie ligne par ces connecteurs,
réglez ce sélecteur sur OFF.
3 – Préparations
Emploi des fonctions de
communication
Branchez la prise PHONES du HS-P82 à la prise PHONES
IN de cette unité et branchez les sorties des appareils
dont vous désirez recevoir des communications aux
connecteurs RETURN IN de cette unité. Ainsi, vous pouvez
entendre dans un casque branché à la prise PHONES de
cette unité un mixage analogique de ces signaux.
Branchez les connecteurs LINE OUT 2/TALKBACK
aux entrées des appareils avec lesquels vous voulez
communiquer et utilisez les sorties de ces appareils pour
écouter la communication depuis le microphone intégré
de cette unité.
PERCHMAN
HS-P82
MIC/LINE IN
MICRO PERCHE
LINE IN
LINE OUT
RÉALISATEUR
LINE OUT
Exemple de connexion pour l'emploi des fonctions
de communication
Pour des détails sur l'emploi de ces fonctions, voir
"6 – Fonctions de communication" en page 16.
INGÉNIEUR DU SON
RC-F82
PHONES
PHONES IN
MAIN UNIT
KEYBOARD
TO LINE OUT 2
Swich
LINE OUT 2/
ON
TALKBACK
MIC
OFF
RETURN IN 1
RETURN IN 2
PHONES
11
TASCAM RC-F82
