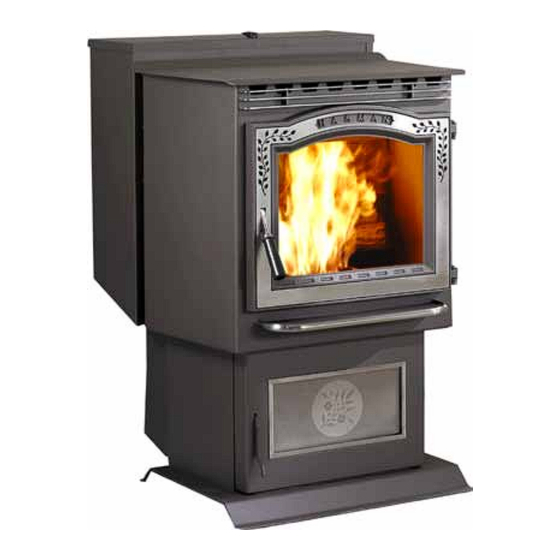

Manuel du propriétaire du poêle à granulés P68
Il est recommandé que
tous les produits relatifs
à l'âtre soient installés
et entretenus par des
professionnels homolo-
gués aux États-Unis par
la National Fireplace
Institute (NFI) en tant
que spécialistes NFI.
Lisez entièreMent Ce MAnueL AvAnt D'instALLer ou D'utiLiser votre nouveAu ChAuffAge. Le non-
resPeCt Des instruCtions risque De Provoquer Des DoMMAges, Des bLessures, voire LA Mort.
Pour un usAge AuX ÉtAts-unis et Au CAnADA. hoMoLoguÉ Pour une instALLAtion en MAison MobiLe.
une instALLAtion inAPProPriÉe De Ce PoÊLe À grAnuLÉs Peut Provoquer un inCenDie DoMestique.
Pour votre sÉCuritÉ, veuiLLez Lire Les instruCtions D'instALLAtion.
ContACtez Les AutoritÉs LoCALes Du bÂtiMent ou Le serviCe De PrÉvention D'inCenDie Pour
ConnAÎtre Les restriCtions ou Les eXigenCes en MAtière D'instALLAtion et D'insPeCtion.
ContACtez L'ADMinistrAtion LoCALe (ADMinistrAtion MuniCiPALe Du bÂtiMent, PoMPiers, serviCe
De PrÉvention Des inCenDies, etC.) Pour sAvoir si vous Avez besoin D'une AutorisAtion.
Ce guiDe D'utiLisAtion est DisPonibLe en frAnçAis Chez votre Distributeur hArMAn hoMe heAting.
Manuel d'installation et d'utilisation
« Ce manuel est disponible en Français sur demande »
Avis De sÉCuritÉ
Conservez Ces instruCtions.
Mis à l'essai et
Portland Oregon,
Homologué par :
États-Unis
Laboratoires d'essai – OMNI
R1
Manuel nº 3-90-00688
r11
