NOTICE DE MONTAGE DE VESSELVIEW 4
REMARQUE : Après avoir terminé l'installation, placer ces instructions avec le produit pour une utilisation ultérieure par
le propriétaire.
IMPORTANT : Ce document est rédigé à l'intention du personnel d'entretien des constructeurs de bateaux, des
revendeurs et de la société Mercury pour les aider à installer et à effectuer l'entretien des produits correctement. Les
personnes qui n'ont pas été formées aux procédures d'entretien et d'installation recommandées de ces produits ou des
produits similaires fabriqués par Mercury Marine doivent confier ce travail à un technicien agréé par Mercury Marine. Une
installation ou un entretien incorrects du produit Mercury peuvent endommager le produit ou entraîner des blessures aux
installateurs ou aux utilisateurs.
5
4
Réf.
Qté
1
1

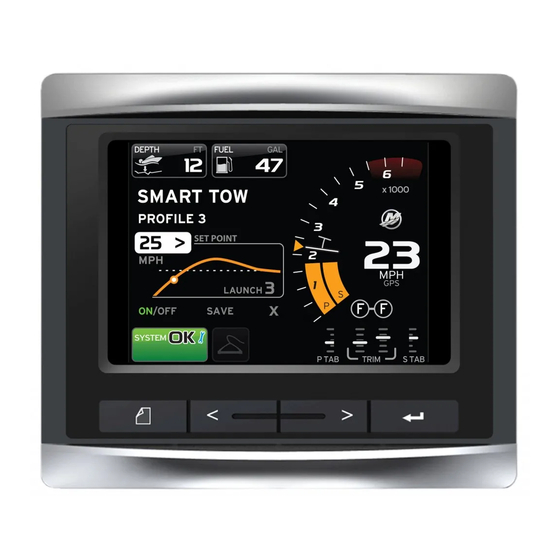

VesselView 4
2
1
Faisceau VesselView 4
3
1
Sonde de température de l'air et visserie de montage
4
1
Faisceau de l'adaptateur VesselView 4
5
1
Guide de démarrage rapide
6
1
Pare-soleil
7
2
Collerette de bordure
8
1
Visserie de montage
9
1
Joint
Installation de VesselView 4
Câblage
Ne jamais tenter de connecter, de mettre en réseau, de fixer, de commuter d'enfoncer une source électrique ou de
courant du faisceau de câblage du DTS.
Ne jamais tenter de connecter un quelconque type d'équipement de communication ou de navigation dans le
faisceau de câblage du DTS autre qu'au niveau du point de connexion désigné.
Toujours installer l'équipement accessoire du bateau en utilisant une connexion électrique adaptée, telle qu'un
panneau de fusibles ou une boîte de jonction.
Ne jamais tenter de brancher directement dans un quelconque faisceau de câblage électrique du DTS pour une
source d'alimentation.
90-8M0104999 NOVEMBRE 2014
8
6
7
3
1
9
Description
© 2015 Mercury Marine
2
55827
Page 1 / 18

Publicité

Table des Matières
loading

Sommaire des Matières pour Mercury Marine VESSELVIEW 4

  • Page 1 été formées aux procédures d'entretien et d'installation recommandées de ces produits ou des produits similaires fabriqués par Mercury Marine doivent confier ce travail à un technicien agréé par Mercury Marine. Une installation ou un entretien incorrects du produit Mercury peuvent endommager le produit ou entraîner des blessures aux installateurs ou aux utilisateurs.
  • Page 2: Instructions De Câblage Pour Les Accessoires Électriques Du Bateau

    NOTICE DE MONTAGE DE VESSELVIEW 4 AVERTISSEMENT L'épissage ou le sondage peuvent endommager l'isolation des câbles en laissant l'eau pénétrer dans le câblage. La pénétration d'eau peut endommager le câblage et causer la perte de la commande d'accélérateur et d'inversion de marche.
  • Page 3: Connexions Et Dégagements

    NOTICE DE MONTAGE DE VESSELVIEW 4 Connexions et dégagements SIMNET/NMEA 2K Connexion SmartCraft Supérieur ou égal à 76,2 mm (3 in.) Inférieur ou égal à 25,4 mm (1 in.) Dégagement de mon‐ tage pour la trappe de carte microSD 56022 Emplacement de montage L'emplacement de montage doit être soigneusement étudié...
  • Page 4 NOTICE DE MONTAGE DE VESSELVIEW 4 Fixer le gabarit de découpe sur la surface de montage à l'aide de ruban adhésif. Percer quatre trous de montage de 4,5 mm (foret n° 16) lorsque des vis à filet et des écrous avec rondelles sont utilisés.
  • Page 5: Faisceau De Fils Smartcraft Du Vesselview

    NOTICE DE MONTAGE DE VESSELVIEW 4 Faisceau de fils SmartCraft du VesselView 4 52788 Connexion SIMNET/NMEA 2K Réseau et alimentation SmartCraft Faisceau de l'adaptateur VesselView System Link bâbord centre Sonde de température de l’air System Link tribord centre Avertisseur sonore System Link bâbord...
  • Page 6: Connexions Nmea 2K Du Vesselview (En Option)

    NOTICE DE MONTAGE DE VESSELVIEW 4 Connexions NMEA 2K du VesselView (en option) Résistance de terminaison de 120 ohms, 1 mâle et 1 fe‐ melle Traceur de cartes Source d'alimentation proté‐ gée par fusible NMEA 2K Bus d'alimentation VesselView 56023...
  • Page 7 NOTICE DE MONTAGE DE VESSELVIEW 4 L'Assistant Installation guide le pilote au cours des premières étapes de configuration de VesselView. Il est possible d'accéder à tout moment à l'Assistant Installation par l'intermédiaire de l'icône SETTINGS (Paramètres) du menu de la barre de défilement.
  • Page 8 NOTICE DE MONTAGE DE VESSELVIEW 4 Sélectionner la langue dont l'affichage sur VesselView est souhaité. Utiliser les flèches GAUCHE et DROITE pour faire défiler les options de langue. Appuyer sur le bouton ENTER (Entrée) pour effectuer une sélection. 56823 L'écran principal de VesselView s'affiche dans la langue sélectionnée. L'icône SETTINGS (Paramètres) est en surbrillance.
  • Page 9: Importation De La Configuration

    NOTICE DE MONTAGE DE VESSELVIEW 4 Importation de la configuration Pour importer une configuration de bateau existante, insérer une carte microSD contenant le fichier de configuration et sélectionner ce fichier dans le menu déroulant. En l'absence de fichier d'importation, utiliser la flèche DROITE pour mettre en surbrillance Next (Suivant) et appuyer sur le bouton ENTER (Entrée).
  • Page 10: Configuration De L'affichage

    NOTICE DE MONTAGE DE VESSELVIEW 4 Configuration de l'affichage Selon le nombre de moteurs indiqués sur l'écran Engine Setup (Configuration du moteur), sélectionner les moteurs à afficher par cette unité VesselView. Il est possible de sélectionner jusqu'à deux moteurs. Appuyer sur le bouton ENTER (Entrée) pour continuer.
  • Page 11: Configuration Des Réservoirs

    NOTICE DE MONTAGE DE VESSELVIEW 4 Configuration des réservoirs Sélectionner le nombre de réservoirs de carburant présents sur le bateau dans le champ déroulant. Mettre en surbrillance Next (Suivant) et appuyer sur le bouton ENTER (Entrée) pour continuer. Champ de sélection des réservoirs 56806 Dans l'écran Vessel Fuel Capacity (Capacité...
  • Page 12: Assistant De Fin De La Configuration

    NOTICE DE MONTAGE DE VESSELVIEW 4 Si la source Pitot a été sélectionnée, un écran Pitot Speed Setup (Configuration de la vitesse Pitot) s'affiche. Utiliser le menu déroulant Pitot Sensor Type (Type de capteur Pitot) pour sélectionner l'option appropriée. La plupart des moteurs utilise un Pitot de 689,5 kPa.
  • Page 13 NOTICE DE MONTAGE DE VESSELVIEW 4 Menus Settings (Paramètres) Il est possible de modifier à tout moment tout paramètre à l'aide du menu Settings (Paramètres). Il est possible de naviguer parmi tous les menus déroulants et volants à l'aide des flèches GAUCHE et DROITE et du bouton ENTER (Entrée).
  • Page 14 NOTICE DE MONTAGE DE VESSELVIEW 4 Menu Engines (Moteurs) 56818 Menu EasyLink 56819 Menu Preferences (Préférences) 56820 Page 14 / 18 90-8M0104999 NOVEMBRE 2014...
  • Page 15: Mise À Jour Du Logiciel Vesselview

    Mise à jour du logiciel VesselView 4 Les instructions suivantes expliquent comment mettre à niveau le logiciel VesselView 4. Un accès Internet est nécessaire à la réalisation de cette opération, de même qu'un port de communication pour le transfert du fichier vers une carte microSD FAT ou FAT32.
  • Page 16: Mise À Niveau De Vesselview

    NOTICE DE MONTAGE DE VESSELVIEW 4 56943 Sélectionner le produit VesselView 4 et cliquer sur DOWNLOAD UPGRADE (Télécharger la mise à niveau). Selon les réglages de sécurité de l'ordinateur, un avertissement de sécurité peut s'afficher. Cliquez sur Allow (Autoriser) pour continuer.
  • Page 17: Installation De La Sonde De Température D'air Ambiant

    NOTICE DE MONTAGE DE VESSELVIEW 4 Une fois le téléchargement terminé, retirer la carte microSD ; le système redémarre automatiquement afin d'achever la mise à niveau. Update complete. Please remove the SD card to finish. 56563 Vérifier que la bonne version du logiciel a été mise à niveau. Appuyer sur le bouton PAGES et naviguer jusqu'au menu Settings (Paramètres) à...
  • Page 18 K-planes, Mariner, MerCathode, MerCruiser, Mercury, le logo Mercury avec des vagues, W6250 Pioneer Road Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Fond du Lac, WI 54936-1939 Zeus, #1 On the Water et We're Driven to Win sont des marques déposées de Brunswick...
