Branchement des fils d'essai à l'appareil testé
Avertissement : Assurez-vous que le circuit testé est mis hors tension.
o Branchez le fil vert (Masse) à la mise à la terre ou masse de l'isolateur testé.
o Branchez le fil d'essai (Ligne) Rouge à l'autre côté de l'isolateur testé.
Conducteur de protection contre les fuites de courant en option : Branchez le fil bleu
o
(Conducteur de protection) au matériau pour enveloppe isolante, gainage et revêtement de

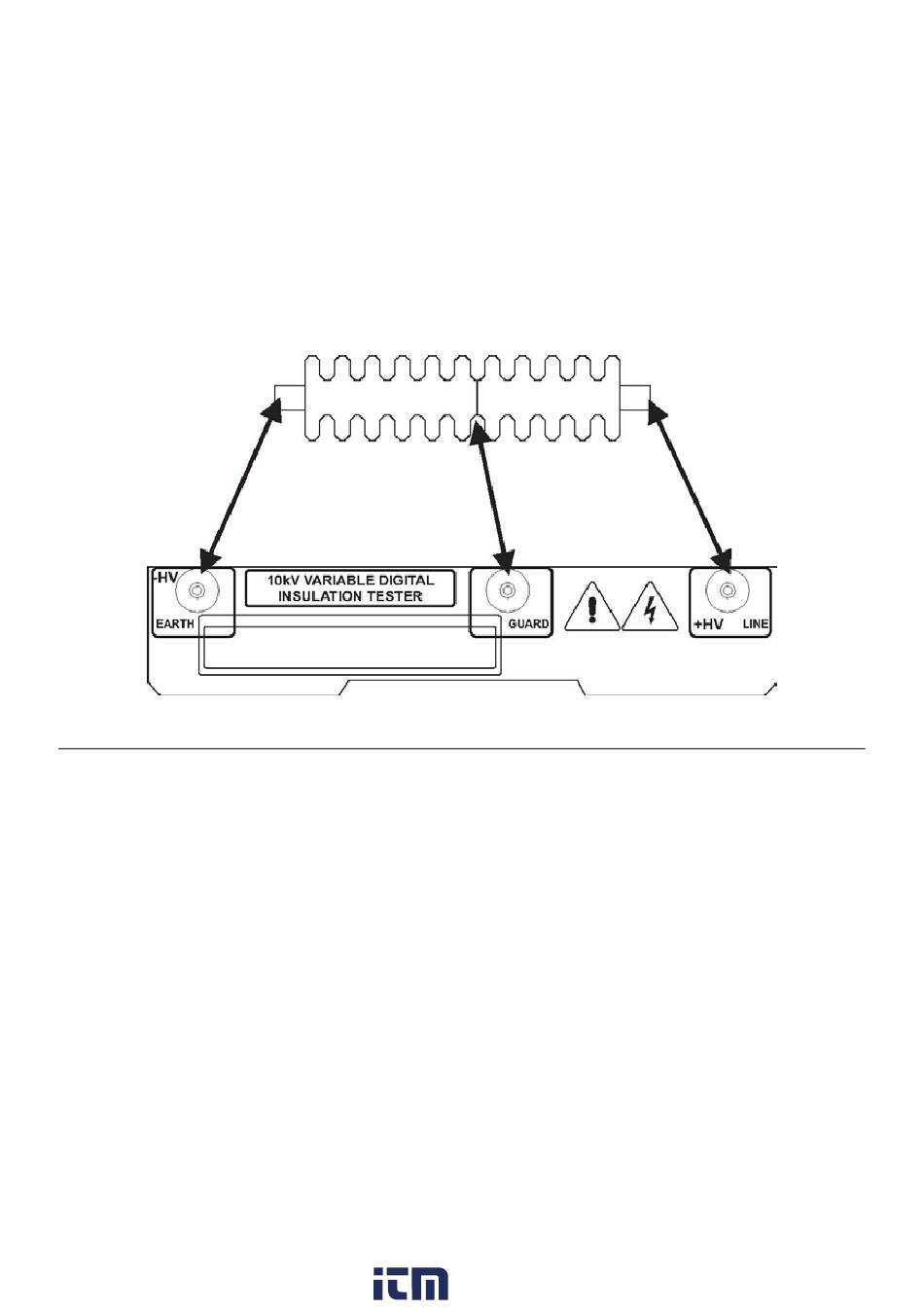

l'isolateur tel qu'illustré dans le schéma. Enroulez un fil de cuivre autour de l'isolateur
presque en son milieu.
Fonctionnement
Mise sous tension de l'appareil
Appuyez sur le bouton de mise sous tension pour mettre l'appareil sous tension. Appuyez sur le
bouton de mise hors tension pour mettre l'appareil hors tension. Si l'appareil ne se met pas sous
tension, veuillez vérifier que des piles alcalines « C » 1,5 V neuves ont été installées dans le
compartiment à piles prévu à cet effet à la base de l'appareil.
Procédure des tests de résistance d'isolation
Avertissement : Le circuit testé doit être totalement mis hors tension et isolés avant d'effectuer
des tests sur des branchements.
Après mise sous tension de l'appareil, assurez-vous que le message Remplacer les piles ne
1.
s'affiche pas. Si le message Remplacer les piles s'affiche, remplacez les piles avant de
poursuivre.
La tension de test s'établit par défaut à 2 500 V lors de la mise sous tension. Sélectionnez la
2.
tension de test souhaitée à l'aide des boutons de réglage de tensions (± 500 V) qui fait défiler
les tensions de tests disponibles par paliers de 500 V ou en appuyant sur un des boutons
prédéfinis des tensions de tests (10 kV, 5 kV, 2,5 kV, 1 Kv).
