Présentation du fonctionnement
Le testeur de charge de circuit AC CT70 peut tester des prises de courant ou des circuits sous
charge afin de s'assurer du câblage correct, de détecter toute inversion de polarité et la présence
d'une terre. Le CT70 dispose d'un affichage de menus simple pour permettre à l'utilisateur de voir
rapidement la tension de ligne, toute chute de tension sous charge complète, la tension terre à
neutre ainsi que les impédances de ligne. L'utilitaire de test du disjoncteur de fuite de terre
s'exécute séparément conformément à la norme UL-1435, perturbant le flux d'électricité en
présence d'un disjoncteur fonctionnel.
Remarque : Afin de prévenir toute accumulation de chaleur lors des tests de charge, patientez au
moins 20 secondes entre les tests. Outre les avantages en termes de sécurité, cette mesure permet
au mètre de conserver sa précision nominale au cours de tests à répétition.
Attention : Afin de ne pas endommager l'instrument, ne l'utilisez pas sur la sortie d'un
système d'alimentation continue sans coupure (UPS), un gradateur d'éclairage ou un
générateur de signaux carrés.
Attention Utilisez uniquement la puissance fournie / cordon d'essai (CT70-AC) avec cet
équipement
Interprétation des résultats des mesures
Remarque importante : Le CT70 est commandé par un microprocesseur qui classe ses tâches par
ordre de priorités. La prise de mesures et l'analyse des résultats constituent ses priorités absolues,
ce qui explique pourquoi le clavier peut parfois ne pas réagir immédiatement. L'ordinateur interne
accorde une priorité plus élevée à l'exécution d'une tâche qu'à la reconnaissance d'une frappe de
touche. Pour limiter cet effet, appuyez et maintenez enfoncé une touche jusqu'au changement du
menu de l'affichage.
Outre l'icône principale de configuration du câblage, affichée sur l'écran du mètre, on accède aux
modes de mesure à l'aide des quatre (4) éléments du menu affiché sur le côté gauche de l'écran.
Voici les éléments du menu :
1. Tension (V)
2. Chute de tension (Vd)
3. ASCC (Courant de court-circuit disponible)
4. Impédance (Z)
Utilisez le bouton ▼ pour faire défiler la liste des menus.

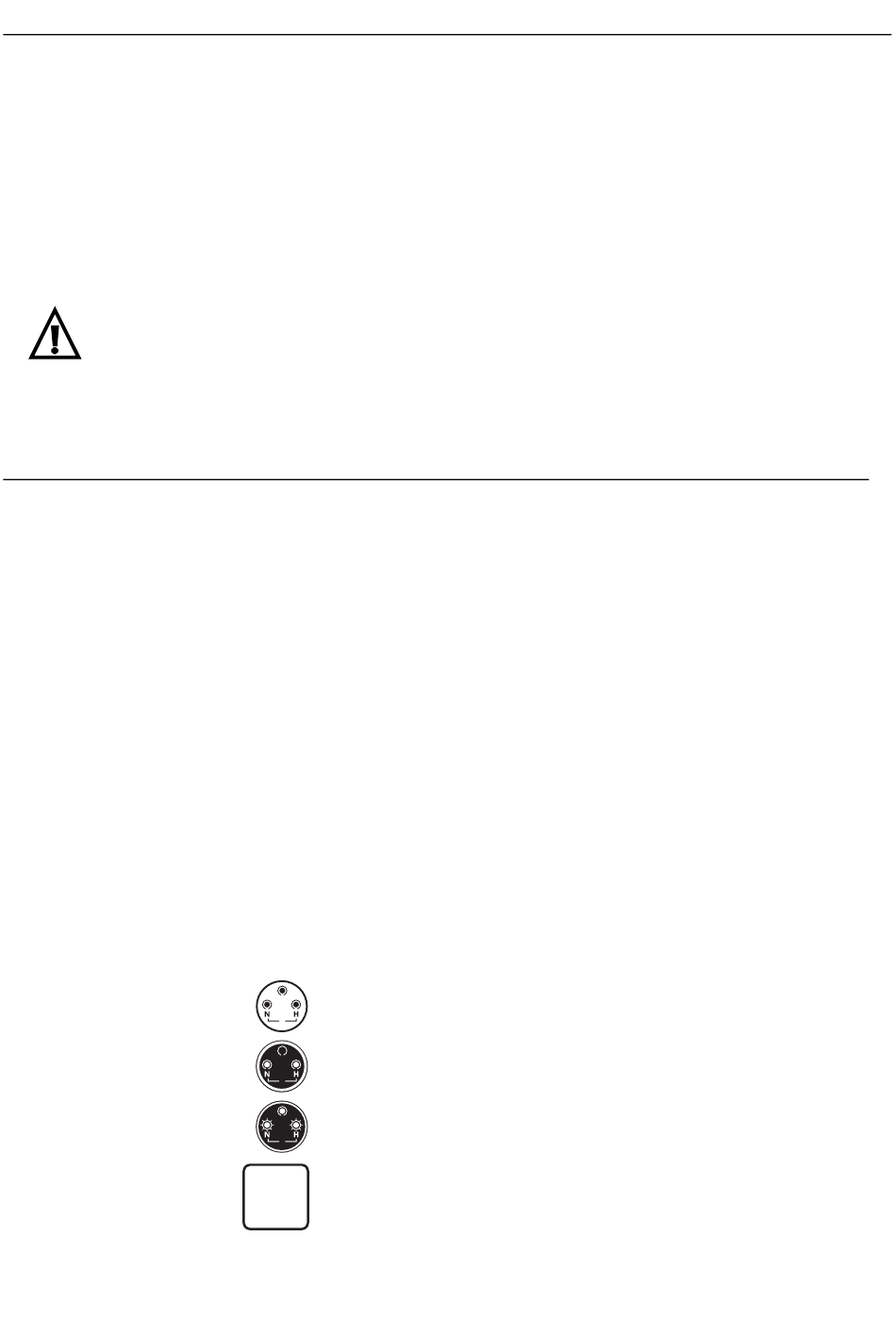

L'écran de configuration du câblage indique : câblage correct, inversion de polarité et état
d'« absence de terre ». Les trois cercles sur l'icône de configuration du câblage indiquent l'état du
câblage. Les cercles sont codés, changeant d'apparence (éteints, allumés et clignotants) pour
indiquer les résultats des mesures. Le tableau ci-dessous sert à l'interprétation du code des cercles.
Correcte
Absence de terre
Inversion de polarité
(clignotement)
ouverte à chaud
ou
vierge
neutre ouvert
ou
chaude - neutre inversé
Interprétation des résultats des mesures
Affichage bleu
Affichage rouge
Affichage rouge
Affichage vierge
4
CT70 -FR-V8.2-4/12
