Fonctionnement
Réglage du zéro de plages de résistance de mise à la terre
1.
Connectez le long des fils d'essai du compteur comme suit :
a. Fil vert à la borne " E " (vert jack)
b. Fil jaune à la borne " P " (jaune jack)
c. Câble rouge à la borne "C" (rouge jack)
2.
Régler le sélecteur de fonction de la plage de mesure souhaitée. (20, 200, 2000Ω)
3.
Cordons d'essai 3 court ensemble en les clippant toutes à une seule tige de mise à la terre.
4.
Appuyez sur la touche TEST.
5.
Utiliser le 0-Bouton de réglage pour ajuster la valeur affichée de 000 Ω
6.
Appuyez sur Pour Touche de test à nouveau pour mettre fin au processus de réglage du
zéro.
7.
Effectuer ce réglage pour chaque gamme.

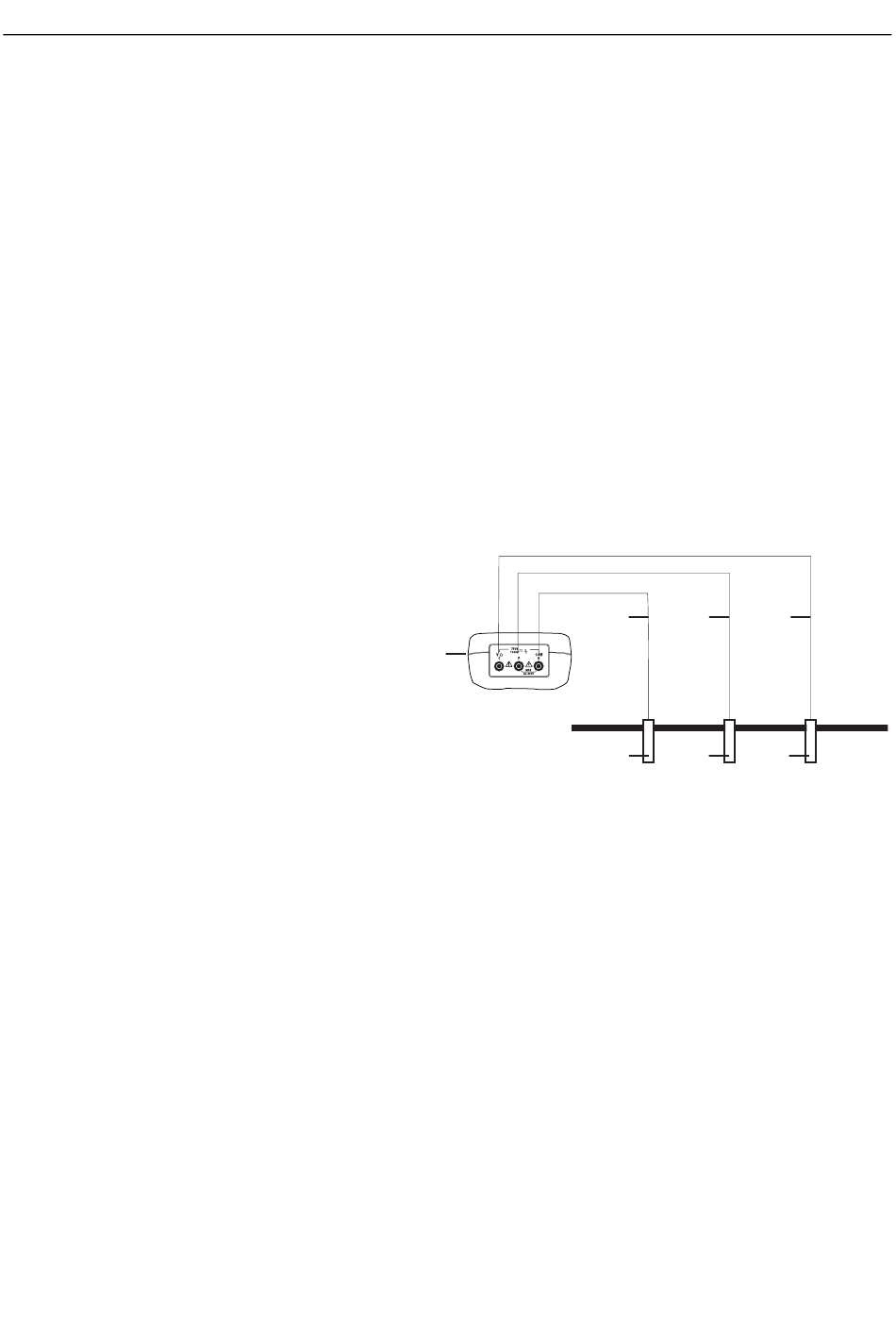

Schéma de branchement pour des tests
1.
Appareil modèle 382252
2.
Câble test vert (E)
3.
Câble test jaune (P)
4.
Cordon de test rouge (C)
5.
Tige de masse existant
6.
Barre de terre auxiliaire P1
7.
Barre de terre auxiliaire C1
Test de tension de terre
1.
Régler le sélecteur de fonction à la position de la tension de terre (CA ou CC)
2.
Connectez les 2 câbles de test de tension du compteur.
Brancher le noir et rouge conduit - brancher le cordon noir à la prise jack verte (E) et
brancher le fil d'essai rouge à la C (rouge jack).
3.
Reliez les cordons de test à l'élément en cours de test.
4.
Confirmer que la mesure de la tension est inférieure à 10V AC ; sinon précise les mesures
de résistance de mise à la terre ne peut être faite. Si la tension est présente (supérieure à
10 V AC), la source de la tension doit être trouvée et corrigée avant que les tests peuvent
continuer.
1
4
2
3
4
5
6
7
382252-fr-FR_V1.5 1/17
