Manuel d'utilisation
Testeur numérique d'isolation haute
tension
Modèle
380395 ou 380396
MAX
MIN

Publicité

Table des Matières
loading

Sommaire des Matières pour Extech Instruments 380395

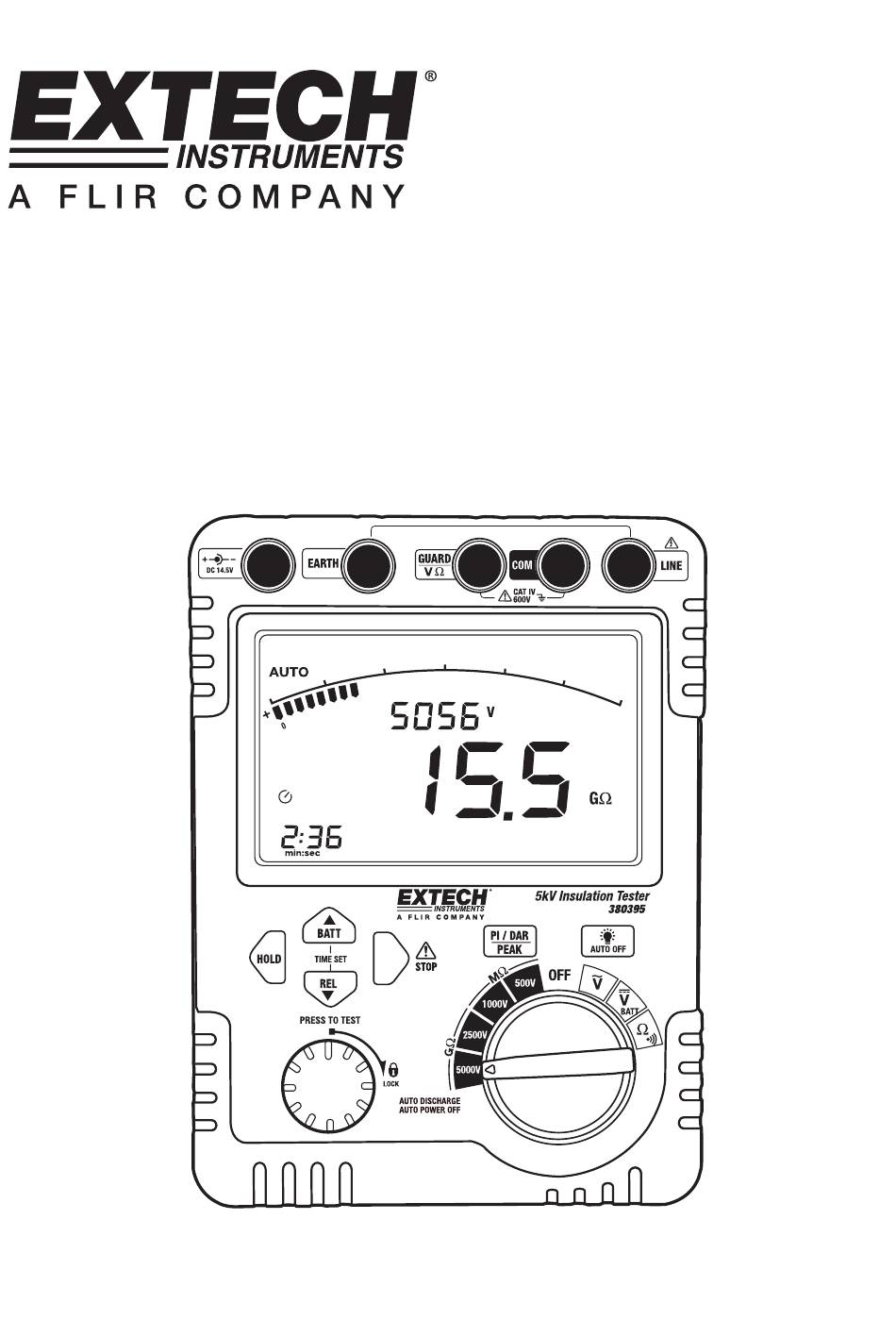

  • Page 1 Manuel d’utilisation Testeur numérique d’isolation haute tension Modèle 380395 ou 380396...
  • Page 2: Caractéristiques

    Introduction Toutes nos félicitations pour votre acquisition du testeur d’isolation haute tension Extech 380395 (120 V) ou 380396 (220 V). Cet appareil dispose de quatre gammes de test de résistance d'isolation et permet également la prise de mesures de continuité, de tension AC/DC, d'indice de polarisation et de rapport d’absorption diélectrique.
  • Page 3: Symboles De Sécurité Internationaux

    Placez les fils d’essai dans les bornes d'entrée appropriées. Assurez-vous que les fils d’essai sont fermement branchés aux bornes d’entrée du testeur de résistance d'isolation.  Assurez-vous que le testeur de résistance d’isolation est hors tension lors de l’ouverture du compartiment à piles. 380395/380396-EU-FR-V1.2-4/12...
  • Page 4 Informations relatives à la catégorie de sécurité électrique Ce testeur de résistance d’isolation est conforme aux exigences de sécurité standard IEC61010 en matière de prise de mesures : degré de pollution 2, catégorie de surintensité (CAT. IV) 600 V, avec double isolation. 380395/380396-EU-FR-V1.2-4/12...
  • Page 5: Description De L'appareil

    Graphique à barres analogique Indicateur de sélection automatique de gamme Indicateur de piles faibles Indicateur de haute tension Indicateur de décharge automatique Indicateur d’alarme de continuité 10. Indicateur PASS/FAIL 11. Indicateur de circuit sous tension 12. Indicateurs d’unités 13. Indicateurs de fonctions 380395/380396-EU-FR-V1.2-4/12...
  • Page 6: Test De Résistance D'isolation

    Pour interrompre un test à tout moment, appuyez sur le bouton STOP ou tournez le bouton PRESS TO TEST dans le sens inverse des aiguilles d’une montre. A l’issue d’une décharge, le bouton STOP permet également de supprimer les données affichées sur l’écran, ainsi que le signal sonore. 380395/380396-EU-FR-V1.2-4/12...
  • Page 7 La valeur relevée, HOLD ainsi que la durée de prise de mesure restent affichées à l'écran.  Appuyez sur le bouton STOP pour effacer les données affichées à l’écran.  Positionnez le commutateur de fonctions sur OFF et débranchez les fils d’essai du circuit. 380395/380396-EU-FR-V1.2-4/12...
  • Page 8: Test D'isolation Minuté

    Maintenez les fils d’essai branchés à l’équipement en cours de test et relâchez le bouton PRESS TO TEST. Le circuit se décharge par le biais de l’appareil. Pendant la décharge du circuit, l’icône - clignote. 8. Appuyez sur le bouton STOP pour effacer les résultats. 380395/380396-EU-FR-V1.2-4/12...
  • Page 9: Rapport D'absorption Diélectrique (Dar)

     Les mesures effectuées sur une charge capacitive peuvent prendre du temps.  Les tests de résistance d’isolation produisent une tension positive (+) à partir de la borne de terre et une tension négative (-) à partir de la borne de ligne. 380395/380396-EU-FR-V1.2-4/12...
  • Page 10: Utilisation De La Borne De Protection

    Le fil conducteur doit ensuite être branché à la borne de protection comme l’illustre la figure ci-dessous. Assurez-vous d’utiliser uniquement le câble de protection livré avec cet appareil pour le brancher à la borne de protection. Rouge Vert Noir 380395/380396-EU-FR-V1.2-4/12...
  • Page 11: Maintien Des Données

    état des piles. Une lecture égale ou inférieure à 10 V indique une durée de vie limitée des piles. 5. Appuyez à nouveau sur le bouton BATT pour quitter le mode de vérification des piles. L’appareil quitte automatiquement le mode de vérification des piles au bout de 5 secondes. 380395/380396-EU-FR-V1.2-4/12...
  • Page 12: Test De Tension Et De Résistance Ac/Dc

    Utilisez le bouton MAX/MIN pour vérifier les valeurs minimales (MIN) et maximales (MAX). 4. Pour quitter définitivement le mode MAX/MIN, appuyez et maintenez enfoncé le bouton MAX/MIN pendant au moins 2 secondes. 380395/380396-EU-FR-V1.2-4/12...
  • Page 13: Fonction De Maintien De La Valeur De Crête (Mesures De Tension Ac/Dc Exclusivement)

    ; l’indicateur « REL » s’affiche. Les lectures suivantes représentent la différence entre la valeur de référence mémorisée et la valeur relevée. Appuyez à nouveau sur le bouton REL pour revenir au mode de fonctionnement normal. 380395/380396-EU-FR-V1.2-4/12...
  • Page 14: Entretien

    Retirez les piles lorsque l'appareil est rangé pour une période prolongée.  N’utilisez pas l’appareil dans des endroits présentant un taux élevé d’humidité, une température élevée ou dans des environnements potentiellement explosifs ou inflammables ou encore dans de puissants champs magnétiques. 380395/380396-EU-FR-V1.2-4/12...
  • Page 15: Spécifications Générales

    198 x 148 x 86 mm (7,8 x 5,8 x 3,4") Poids Environ 1 438 g (50,7 on.), pile comprise Normes/côte de sécurité Degré de pollution 2, conforme à IEC 61010-1 et IEC 61010-031 Catégorie CAT IV 600 V 380395/380396-EU-FR-V1.2-4/12...
  • Page 16: Spécifications Relatives À La Prise De Mesures De Résistance D'isolation

    4,5 V au minimum Courant de court circuit 200 mA au minimum Copyright ©2012 Extech Appareils Corporation (une société FLIR). Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. www.extech.com 380395/380396-EU-FR-V1.2-4/12...
