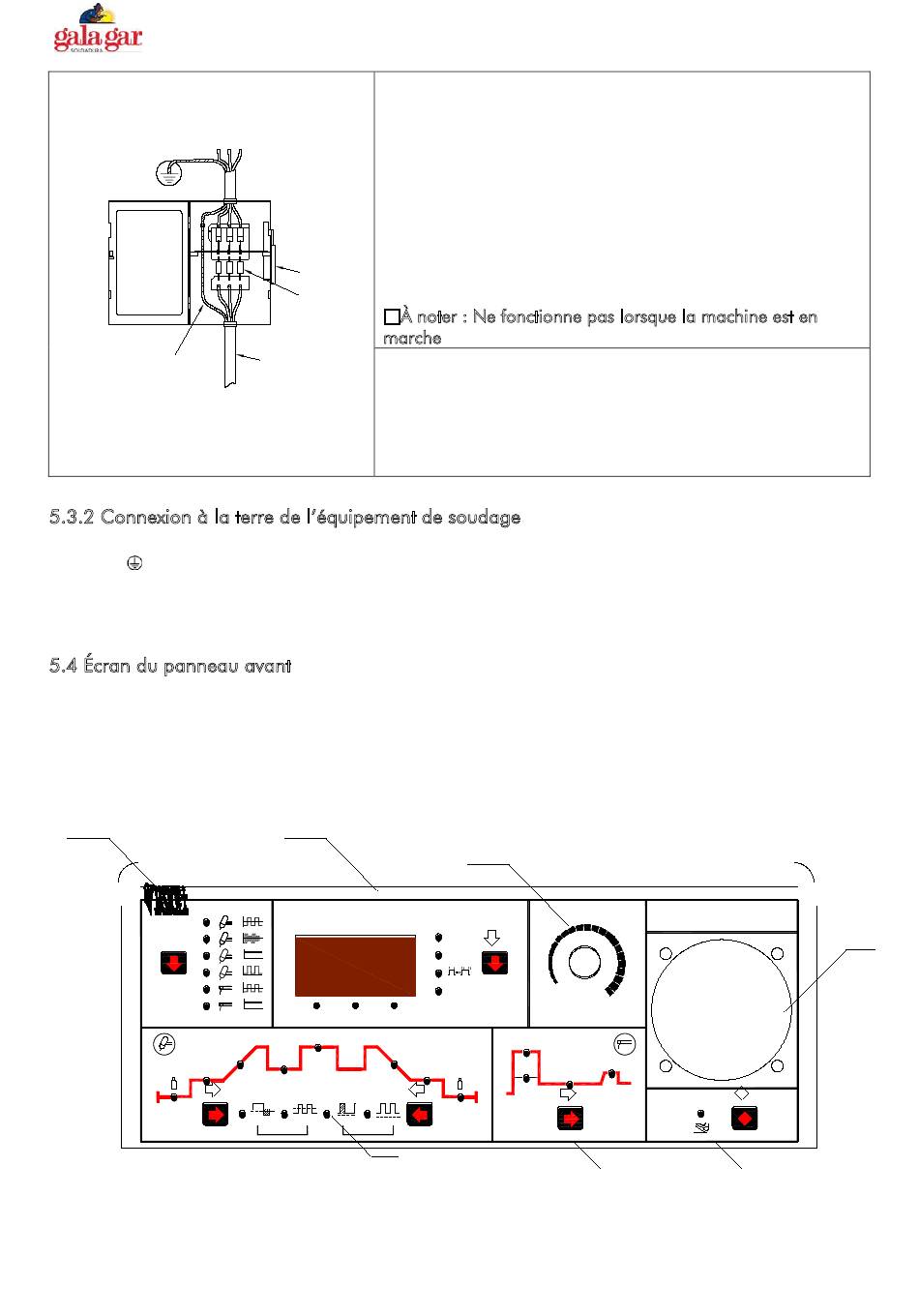

Branchement du boitier de commutation
5.3.2 Connexion à la terre de l'équipement de soudage
L'équipement dispose sur son panneau arrière d'une borne de connexion à la terre où il est
indiqué " ". Dans le cas où le boitier de commutation ne dispose pas d'un terminal de terre, les
utilisateurs pourront connecter la machine à la terre en utilisant cette borne de mise à la terre.
À noter : Afin d'éviter tout risque potentiel de sécurité, le fil de terre devra être fermement
connecté.
5.4 Écran du panneau avant
L'écran du panneau avant est la plateforme permettant au technicien de communiquer avec la
machine. L'image du bas montre l'écran du panneau avant de cet équipement. Pour une
meilleure compréhension, nous avons ajouté quelques flèches à l'image, et les fonctions de tous
les composants sont détaillées ci-après.
1
GALA TIG 315 PACDC
1. Interrupteur général de courant du boitier de commutation
2. Fusible avec une capacité de 40A ou plus.
3. Câble de courant d'entrée de l'équipement de soudage
4. Fil de terre jaune-vert (terre, ne pas brancher à la ligne
zéro)
Réalisez la connexion comme indiqué sur l'image de gauche
ou en suivant une autre forme correcte. Avant d'entreprendre
la connexion, veuillez débrancher la machine du réseau
1
électrique.
2
À noter : Ne fonctionne pas lorsque la machine est en
marche
 Demandez à un électricien professionnel d'effectuer la
3
connexion.
 Ne connectez pas deux équipements de soudage au
même boitier de commutation.
 Si la carcasse de la machine est connectée à la terre, il
n'est pas nécessaire d'utiliser le fil 4 de terre.
2
¹ ý Á ÷ ¹ ý È È Ç · Ñ ¹
% Hz % Hz
5
.
3
A 、 S 、%、 Hz
V
² Î Ê ý × é
² Î Ê ý µ ÷ ½ Ú
Ò ý » ¡ µ ç Á ÷
Í Æ Á ¦ µ ç Á ÷
Ò ý » ¡ Ê ± ¼ ä
È ¼ » ¡ µ ç Á ÷
WSME-315
6 7
Pág. 9
