Au cas où votre produit tombe en panne, nous tenons à ce qu'il
soit réparé dans les plus brefs délais. Pour ce faire, contactez le
revendeur BEHRINGER chez qui vous avez acheté votre matériel.
Si votre détaillant est loin de chez vous, vous pouvez également
vous adresser directement à l'une de nos filiales. Vous trouverez
la liste de nos filiales dans l'emballage d'origine de votre produit («
Global Contact Information/European Contact Information »). Si
vous n'y trouvez pas de contact pour votre pays, adressez-vous
au distributeur le plus proche de chez vous. Vous trouverez les
contacts correspondants dans la zone « Support » de notre site
http://www.behringer.com.
Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie
grandement sa prise en charge sous garantie.
Merci pour votre coopération !
2.

Commandes et connexions

Ce chapitre décrit les différentes commandes et connexions de
votre table de mixage. Tous les potentiomètres, toutes les touches
et tous les connecteurs y sont présentés en détail.
2.1

Les canaux mono

2.1.1 Entrées micro et ligne

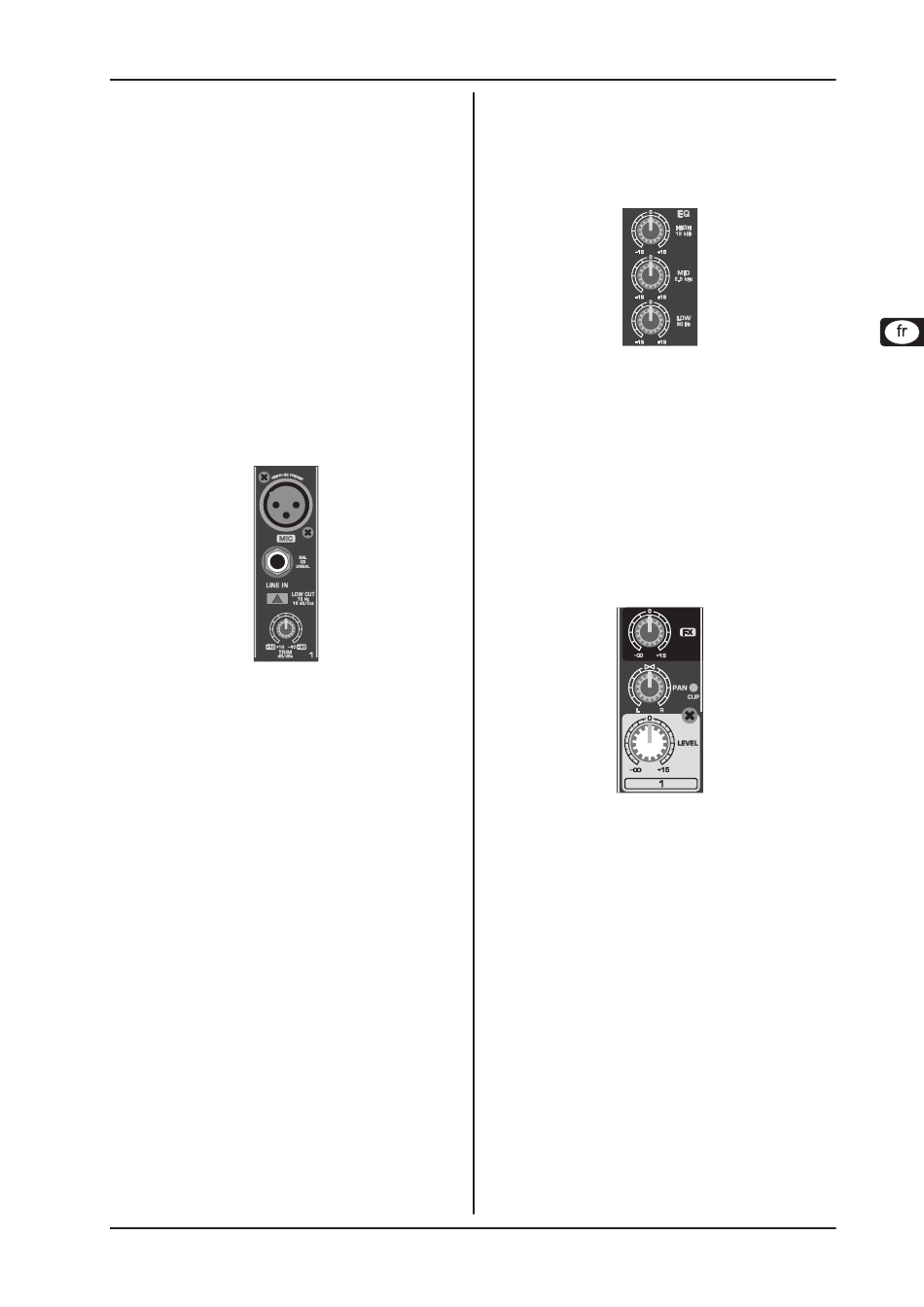

Fig. 2.1: Connecteurs et potentiomètre des entrées micro/ligne
MIC (micro)
Chaque canal mono possède une entrée micro symétrique sur
XLR et une alimentation fantôme débrayable pour les micros
électrostatiques. Les préamplis micro XENYX garantissent une
amplification linéaire et dénuée de bruit résiduel dont les perfor-
mances sont comparables à celles des préamplis micro externes
extrêmement chers.
Eteignez votre système de diffusion avant de mettre
+
l'alimentation fantôme en marche sans quoi un bruit de
mise sous tension sera transmis au système d'écoute.
Respectez aussi les consignes du chapitre 2.3.5 « Ali-
mentation fantôme et afficheur à LED ».
LINE IN (entrée ligne)
Les canaux mono disposent également d'une entrée ligne sur
jack. Bien que symétriques, ces entrées peuvent aussi recevoir
des connecteurs asymétriques (jacks mono).
N'oubliez jamais que vous ne pouvez utiliser simul-
+
tanément qu'une seule des deux entrées des canaux
mono. Autrement dit, utilisez soit l'entrée micro, soit
l'entrée ligne !
TRIM
Le potentiomètre TRIM permet de régler l'amplification d'entrée.
Mettez ce potentiomètre en butée gauche avant de raccorder ou
de débrancher une source de l'une des deux entrées.
2.1.2

Egaliseur

Les canaux mono disposent d'un égaliseur 3 bandes (502: égali-
seur 2 bandes). Chaque potentiomètre permet une variation maxi-
male de 15 dB du niveau de sa bande de fréquences. L'égaliseur
est neutre lorsque ses potentiomètres sont en position centrale.
XENYX 502/802/1002/1202
Le circuit des égaliseurs « britanniques » est basé sur les tech-
nologies utilisées dans les grosses consoles de studio. Il garantit
des traitements chaleureux sans effets indésirables. Même avec
des amplifications/atténuations importantes de±15 dB, la section
d'égalisation des consoles XENYX possède une grande musicalité
et ne génère aucun effet secondaire tel que des déphasages ou
des limitations de la largeur de bande comme c'est souvent le cas
avec les égaliseurs classiques.
EQ (égaliseur)
Les correcteurs des bandes de fréquences haute (HI) et basse
(LO) sont des filtres en plateau. Ils traitent de façon égale toutes les
fréquences au-dessus (HI) ou au-dessous (LO) de leur fréquence
de coupure fixée à 12 kHz (HI) et 80 Hz (LO). Le correcteur de la
bande des médiums (802, 1002 et 1202) est un filtre en cloche
dont la fréquence centrale est fixée à 2,5 kHz.
LOW CUT (coupe-bas)
Les canaux mono (1002 et 1202) disposent en plus d'un filtre
coupe-bas assez raide (18 dB/oct, -3 dB à 75 Hz) permettant
d'éliminer les éventuels bruits indésirables du bas du spectre.
2.1.3
Fig. 2.3:
FX (départ d'effet)
Les départs d'effet (ou départs auxiliaires) vous donnent la
possibilité de dédoubler le signal d'un ou plusieurs canaux et de
regrouper les signaux dédoublés sur un bus. On peut récupé-
rer le signal du bus à la sortie départ auxiliaire (FX Send) et le
conduire vers un processeur d'effets externe. Le retour du signal
traité par les effets s'effectue via les entrées retour auxiliaire Aux
Return (802) ou les entrées de canaux libres. Les départs d'effet
sont mono et proposent une augmentation maximale de 15 dB
du niveau du signal expédié à l'effet. L' 502 ne dispose pas des
départs d'effet.
Comme leur sérigraphie l'indique, les départs d'effet de ces trois
XENYX sont conçus pour être reliés à des processeurs d'effets.
Ces pourquoi ils sont post-fader, afin que le volume de l'effet de
chaque canal dépende de la position du fader du canal. Si tel
n'était pas la cas, le signal d'effet resterait audible même avec
des faders totalement fermés.
PAN (panorama)
On ajuste la position du signal de chaque canal dans le champ
stéréo grâce au potentiomètre PAN. Cette commande possède
une énergie constante afin que le signal garde un niveau identique
quelle que soit sa position dans l'image stéréo.
Commandes et connexions
Fig. 2.2: L'égaliseur des canaux mono
Départ d'effet, panorama et niveau
Les potentiomètres départ d'effet/panorama/Level
5
