Commandes

Commandes d'image

GAUCHE/DROITE (Entrée analogique seulement) : Contrôle la position horizon-
tale de l'image dans la zone d'affichage de l'ACL.
BAS/HAUT (Entrée analogique seulement) : Contrôle la position verticale de
l'image dans la zone d'affichage de l'ACL.
HAUTEUR (LARGEUR) (Entrée analogique seulement) : Augmente ou diminue la
taille verticale ou horizontale.
Si la « Réglage Auto » ne fournit pas un résultat satisfaisant,
il est possible de procéder à un réglage plus fin avec la commande « HAUTEUR
(ou LARGEUR )» (phase d'horloge).
Pour ajuster manuellement le moniteur, vous devrez utiliser un motif de test Moiré.
Cette fonction peut altérer la largeur de l'image. Utilisez le menu gauche/droite
pour centrer l'image dans l'écran.

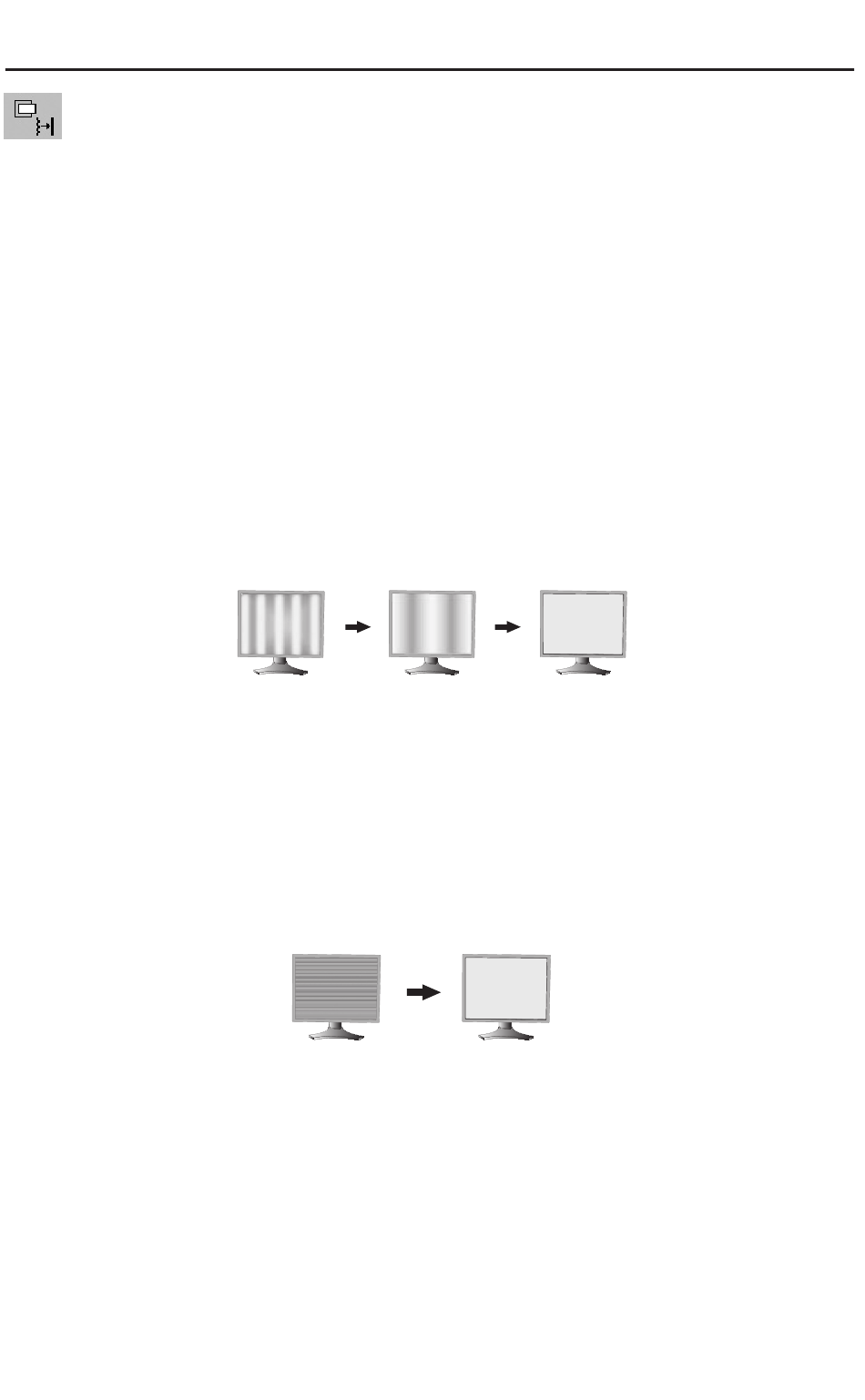

Si HAUTEUR (LARGEUR) est réglée de façon incorrecte, l'écran montera une
bande verticale, comme sur le schéma de gauche.. L'image doit être impeccable.
Ajustement
incorrect
FINESSE (Entrée analogique seulement) : Si les fonctions « Réglage Auto »
et « Hauteur » ne fournissent pas une image satisfaisante, il est possible d'effectuer
manuellement un réglage de précision à l'aide de la fonction « Finesse ».
L'ajustement de ce réglage améliore la mise au point, la netteté et la stabilité de
l'image.
Pour ce faire, vous devrez utiliser un motif de test Moiré. Si le réglage de Finesse
n'est pas correctement étalonné, vous obtiendrez le résultat illustré sur le dessin de
gauche. L'image doit être impeccable.
– suite
Ajustement
incorrect
Ajustement
correct
44
Ajustement
correct
