Mise en train

Suivez ces instructions pour fixer le moniteur ACL MultiSync
à votre système :
1. Mettre l'ordinateur hors tension.

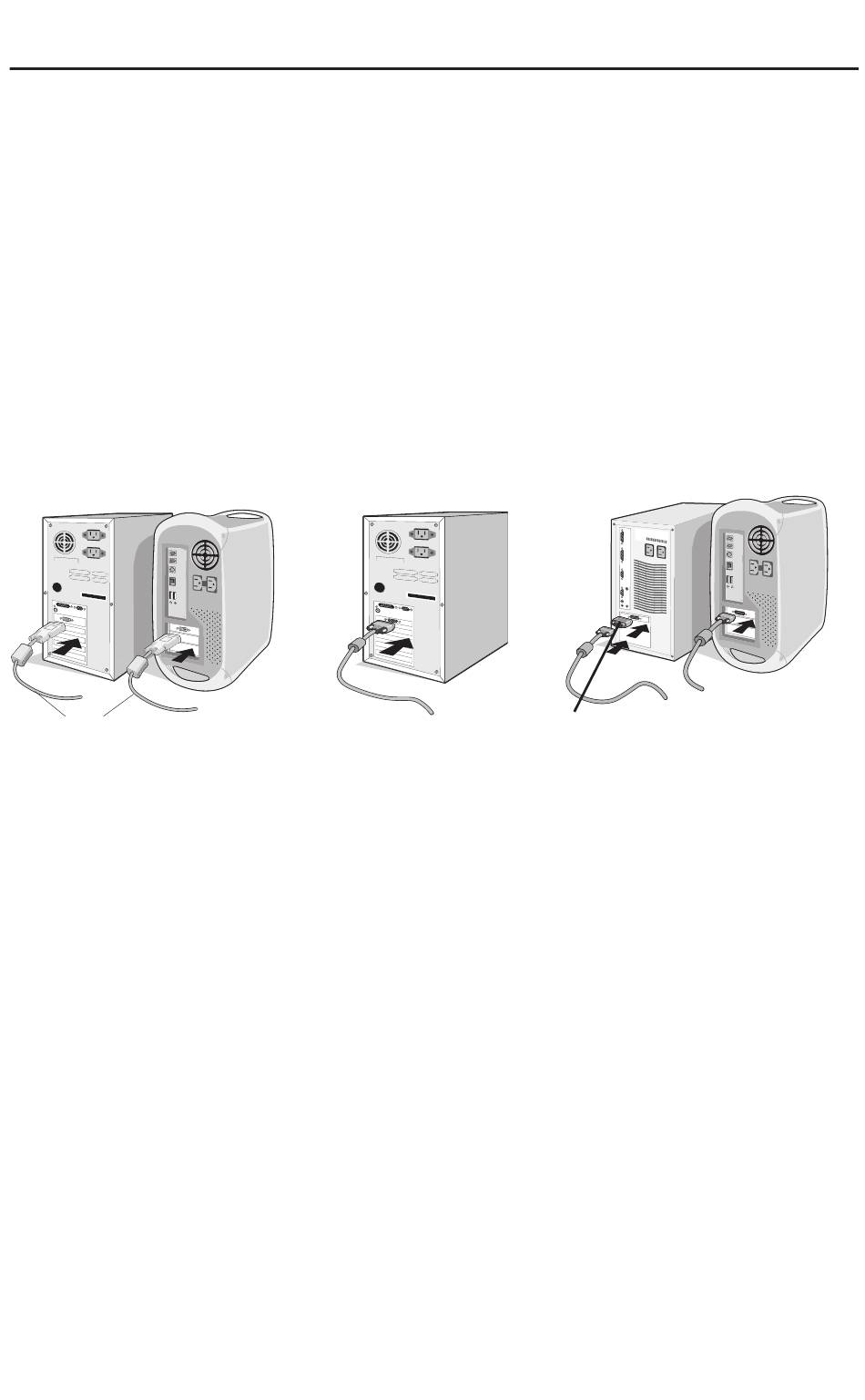

2. Pour utilisation avec un PC ou un MAC à sortie numérique DVI Connectez le
câble de signal DVI au connecteur de la carte d'affichage de votre système
(Figure A.1). Serrer toutes les vis.
Pour un PC avec sortie analogique: Branchez le câble signal 15-broches mini D-
SUB sur le connecteur de la carte d'affichage de votre système (Figure A.2). Serrez
toutes les vis.
Pour un MAC: Branchez l'adaptateur de câble Macintosh MultiSync sur
l'ordinateur, puis reliez le câble signal 15-broches mini D-SUB sur l'adaptateur de
câble Macintosh MultiSync (Figure B.1). Serrez toutes les vis.
Figure A.1
REMARQUE : Certains systèmes Macintosh ne nécessitent pas d'adaptateur de
câble Macintosh :
REMARQUE : Pour obtenir un adaptateur de câble MultiSync Macintosh, veuillez
joindre NEC Display Solutions of America, Inc., au(800) 6324662.
3. Avec une main, attrapez le haut de l'écran par sa poignée, et à l'aide de l'autre
main, saisissez le bas. Inclinez le panneau ACL vers l'arrière de 30° en le soulevant
dans sa position la plus haute. Connectez tous les câbles aux connecteurs appro-
priés (Figure 4).
4. Pour garder les câbles correctement organisés, placez les dans le système de
rangement de câbles qui est intégré dans la base.
Placez le câble d'alimentation dans les crochets spécialement dédiés comme indi-
qué (Figure 5).
Placez le câble DVI et le câble 15-broches mini D-Sub dans les crochets comme
indiqué (Figure 5).
Lorsque vous utilisez le moniteur en mode portrait, placez le câble DVI et le câble
15-broches mini D-Sub dans les crochets comme indiqué (Figure 6).
5. Les câbles doivent rester bien à plat contre le support.
Figure A.2
36
Adaptateur Macintosh
(non inclus)
Figure B.1
