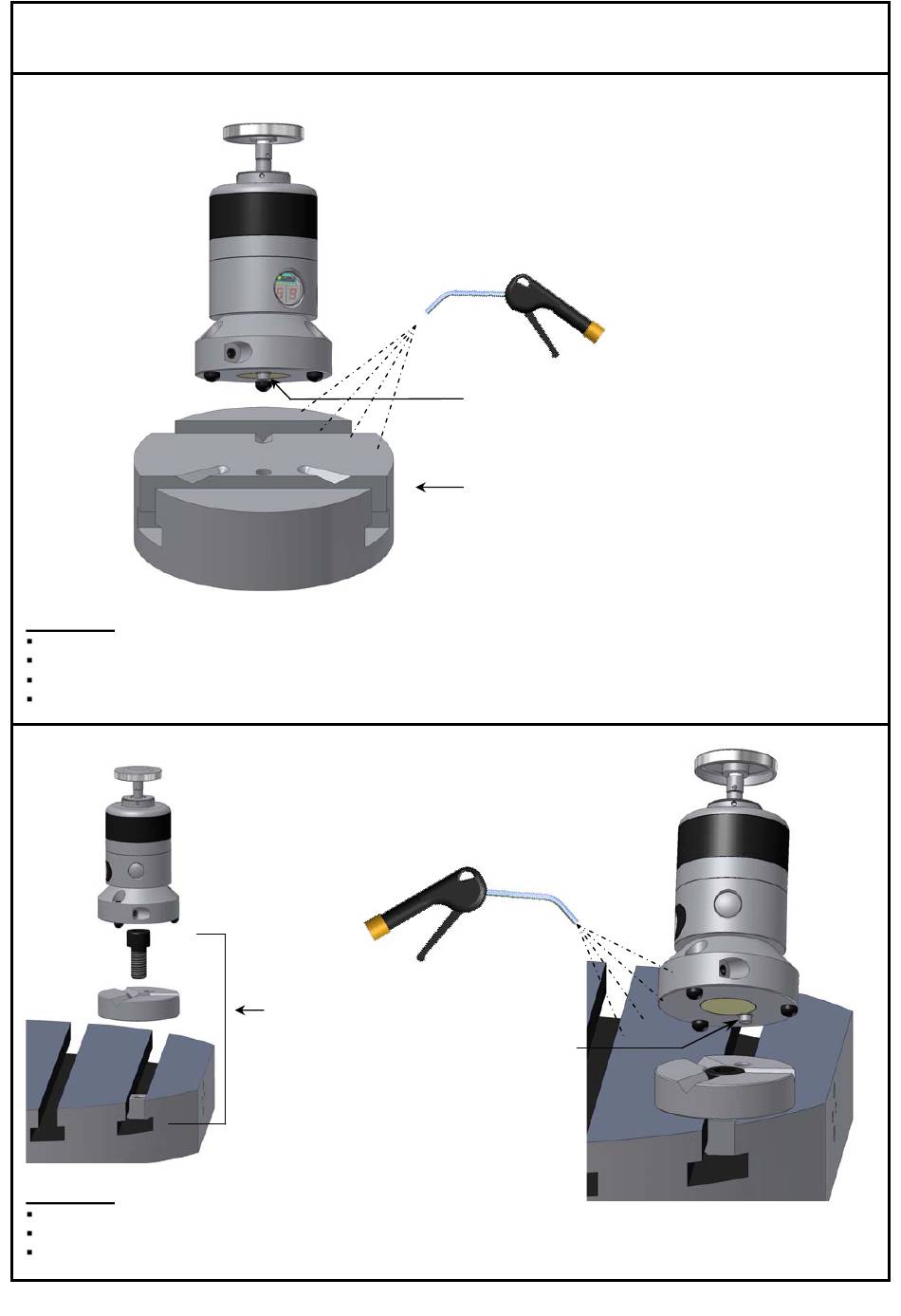

Montage direkt auf dem Maschinentisch

Achtung:
Nuten müssen selbständig in den Maschinentisch gefräst werden!
Ausrichtbolzen und V-Nuten sauber abblasen.
Beim Aufsetzen des Tool Setters darauf achten, dass Indexschraubenkopf in vorgesehene Bohrung trifft!
V-Nuten und Ausrichtbolzen müssen frei von Schmutz und Spänen sein!

Montage mit Grundplatte

Achtung:
Ausrichtbolzen und V-Nuten sauber abblasen.
Beim Aufsetzen des Tool Setters darauf achten, dass Indexschraubenkopf in vorgesehene Bohrung trifft !
V-Nuten und Ausrichtbolzen müssen frei von Schmutz und Spänen sein !
Grundplatte mit
Nutenstein:
Indexschraubenkopf
35.70-BP-12
35.70-BP-14
35.70-BP-18
35.70-BP-22
Indexschraubenkopf
Maschinentisch
