Radio-wave Tool Setter RWT35.50

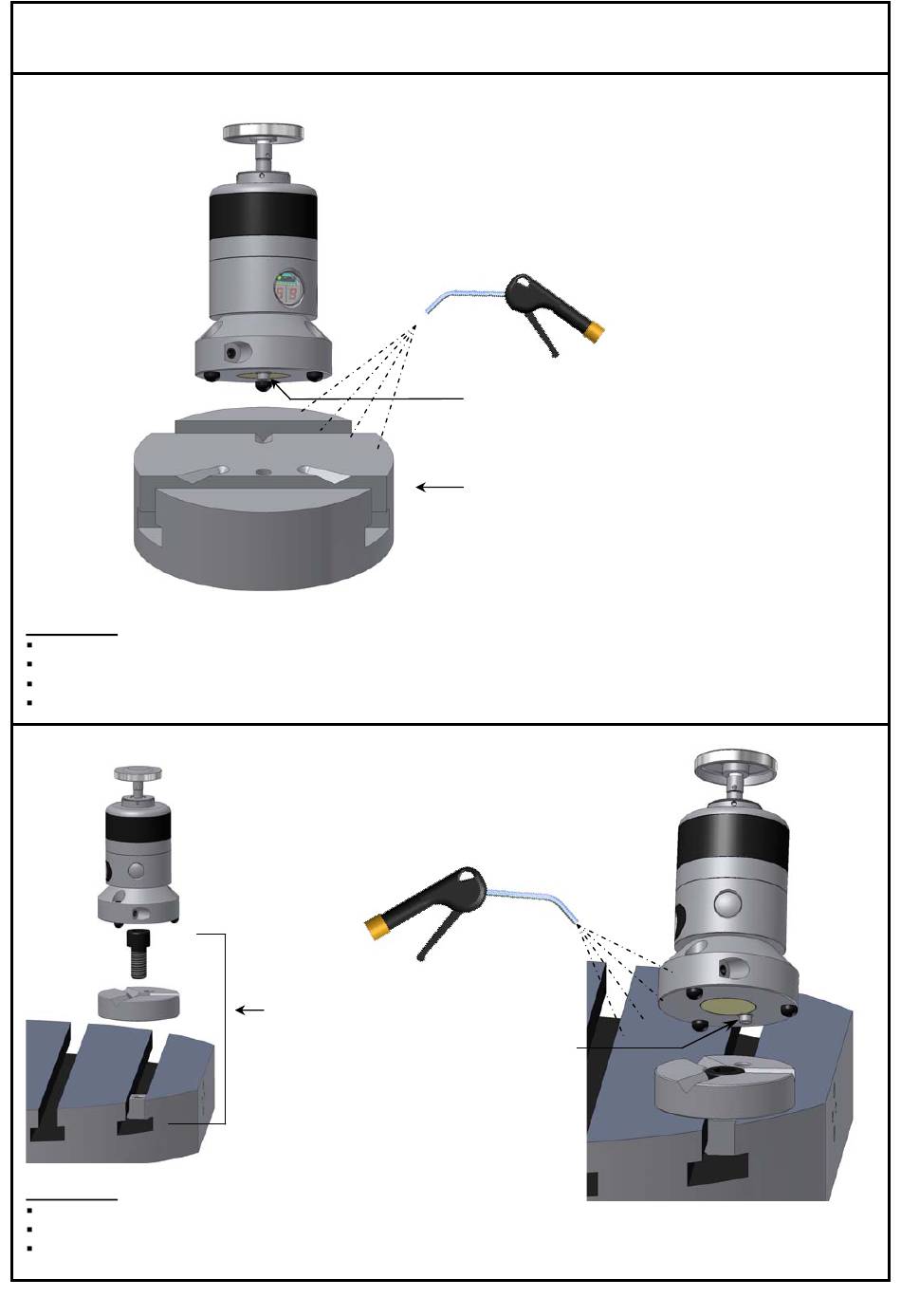

Montaggio diretto sulla tavola della macchina
Attenzione:
Le sedi devono essere fresate sulla tavola della macchina!
Pulire le sedi per la regolazione e le cave a V.
Quando posizionate il presetting assicuratevi che la testa della vite di riferimento sia nella giusta sede!
Le cave a V e le sedi per la regolazione devono essere pulite e libere da trucioli!
Montaggio con piastra di base
Attenzione:
Pulire la sedi di centraggio e le cave a V!
Quando posizionate il presetting assicuratevi che la testa della vite di riferimento sia nella giusta sede!
Le cave a V e le sedi per la regolazione devono essere pulite e libere da trucioli!
Piastra di base con
tassello per cave a T:
35.70-BP-12
35.70-BP-14 Testa della vite
35.70-BP-18 di riferimento
35.70-BP-22
Testa della vite
di riferimento
Tavola della macchina
