Radio-wave Tool Setter RWT35.50

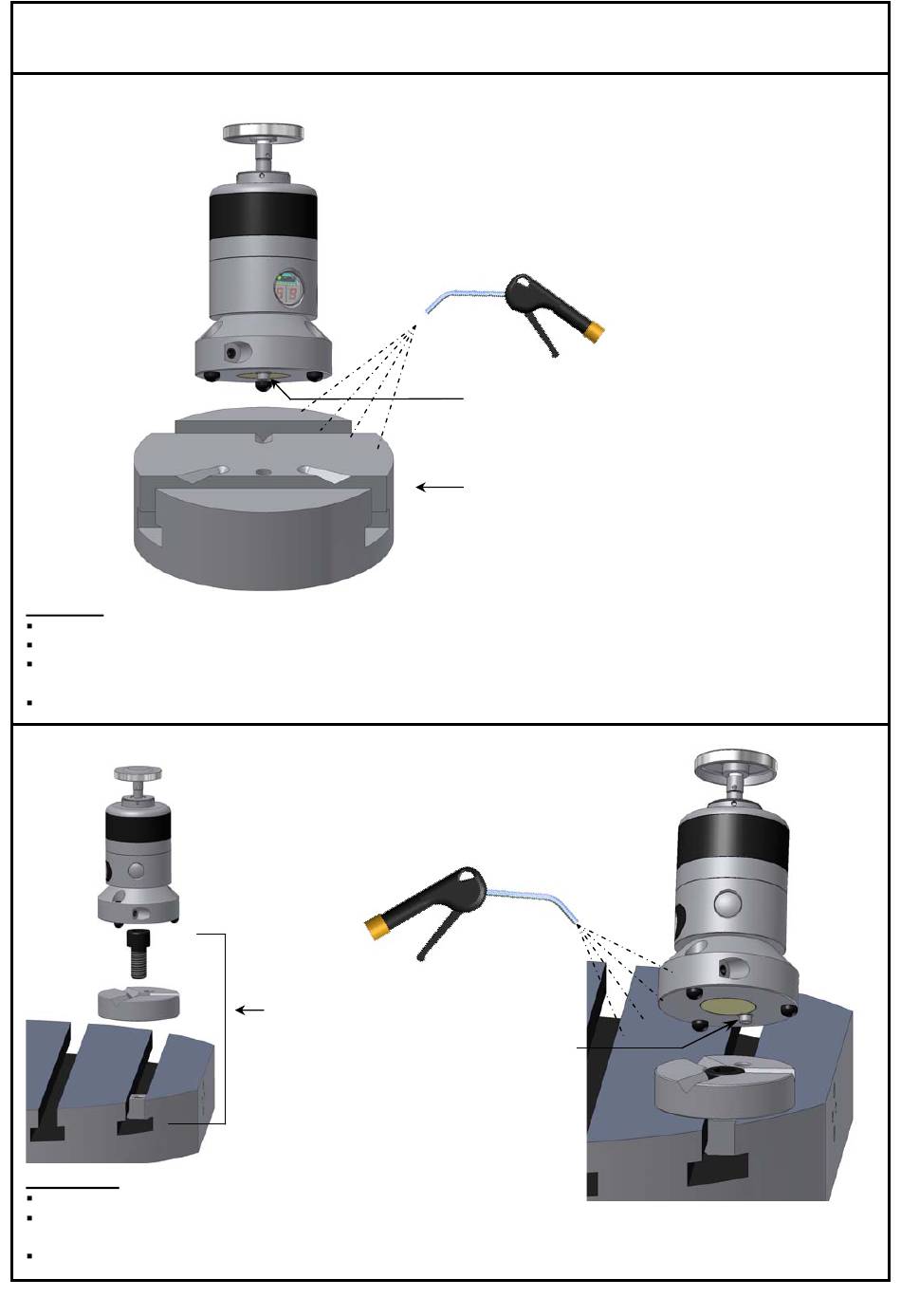

Montaje directo sobre la mesa de trabajo

Atención:
Las ranuras se deben fresar en la mesa de la máquina!
Limpiar los pernos de ajuste y las ranuras en V.
Al posicionar el Medidor de Herramienta, asegúrese de que la cabeza del tornillo Indice está en el
orificio correcto!
Las ranuras en V y los pernos de ajuste deben estar limpios y libre de virutas!

Montaje con la Base

Atención:
Limpiar los pernos de ajuste y las ranuras en V.
Al posicionar el Medidor de Herramienta, asegúrese de que la cabeza del tornillo Indice está en el
orificio correcto!
Las ranuras en V y los pernos de ajuste deben estar limpios y libre de virutas!
Base con
Ranura - T:
35.70-BP-12
35.70-BP-14
35.70-BP-18
35.70-BP-22
Cabeza del tornillo Índice
Mesa de trabajo
Cabeza del
tornillo Índice
