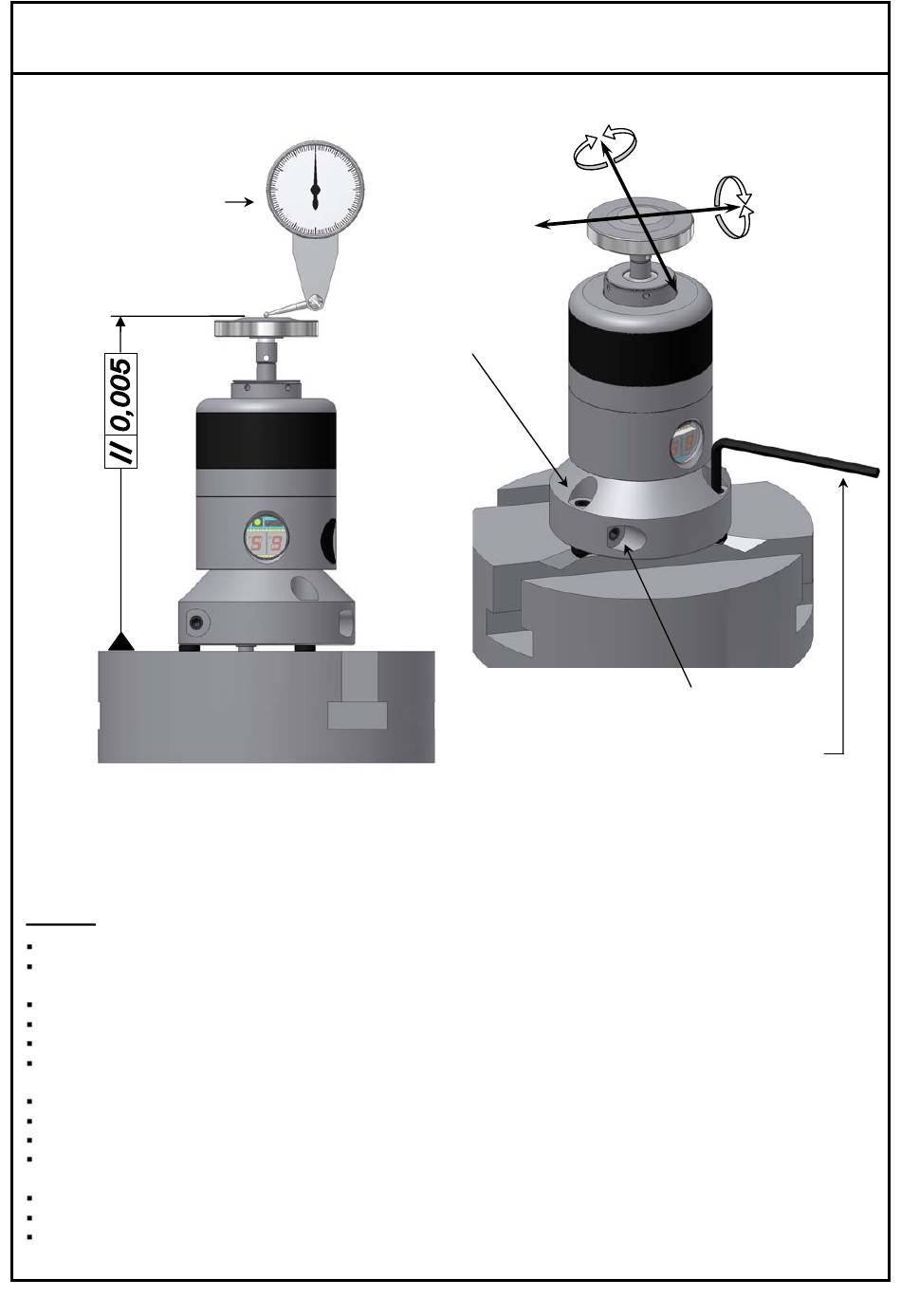

Ausrichten des Messeinsatzes

Fühlhebelmessgerät
#3079
Ablauf:
Klemmschrauben lösen und Ausrichtbolzen bis zum Anschlag nach oben eindrehen.
Klemmschrauben so anziehen, dass Ausrichtbolzen mit mittlerer Kraft noch gedreht
werden können.
Ausrichtbolzen und V-Nuten sauber abblasen.
Tool Setter in den V-Nuten aufsetzen.
Messeinsatz in der X-Achse mittels Fühlhebelmessgerät abfahren und Parallelität ermitteln.
Durch drehen der Ausrichtbolzen den Tool Setter um die Y-Achse auf < 5µm
ausrichten.
Klemmschrauben (2x) der eingestellten Ausrichtbolzen fest anziehen.
Tool Setter mit drittem Ausrichtbolzen um die X-Achse auf < 5µm ausrichten.
Klemmschraube des dritten Ausrichtbolzens fest anziehen.
Tool Setter aus Maschine nehmen und Klemmschrauben (3 St.) mit hoher
Handkraft (ca.10Nm) festziehen.
Ausrichtbolzen und V-Nuten sauber abblasen.
Tool Setter erneut in den V-Nuten aufsetzen und die Ausrichtung überprüfen.
Tool Setter kalibrieren !
Y-Achse
Ausrichtbolzen SW3
#4277
8
X-Achse
Klemmschraube SW3
#5114
Innensechskantschlüssel
SW3 #1780
