Alineamiento Del Palpador - m&h Inprocess RWT35.50 Manuel D'instruction

Radio-wave Tool Setter RWT35.50

Alineamiento del Palpador

Reloj comparador
#3079

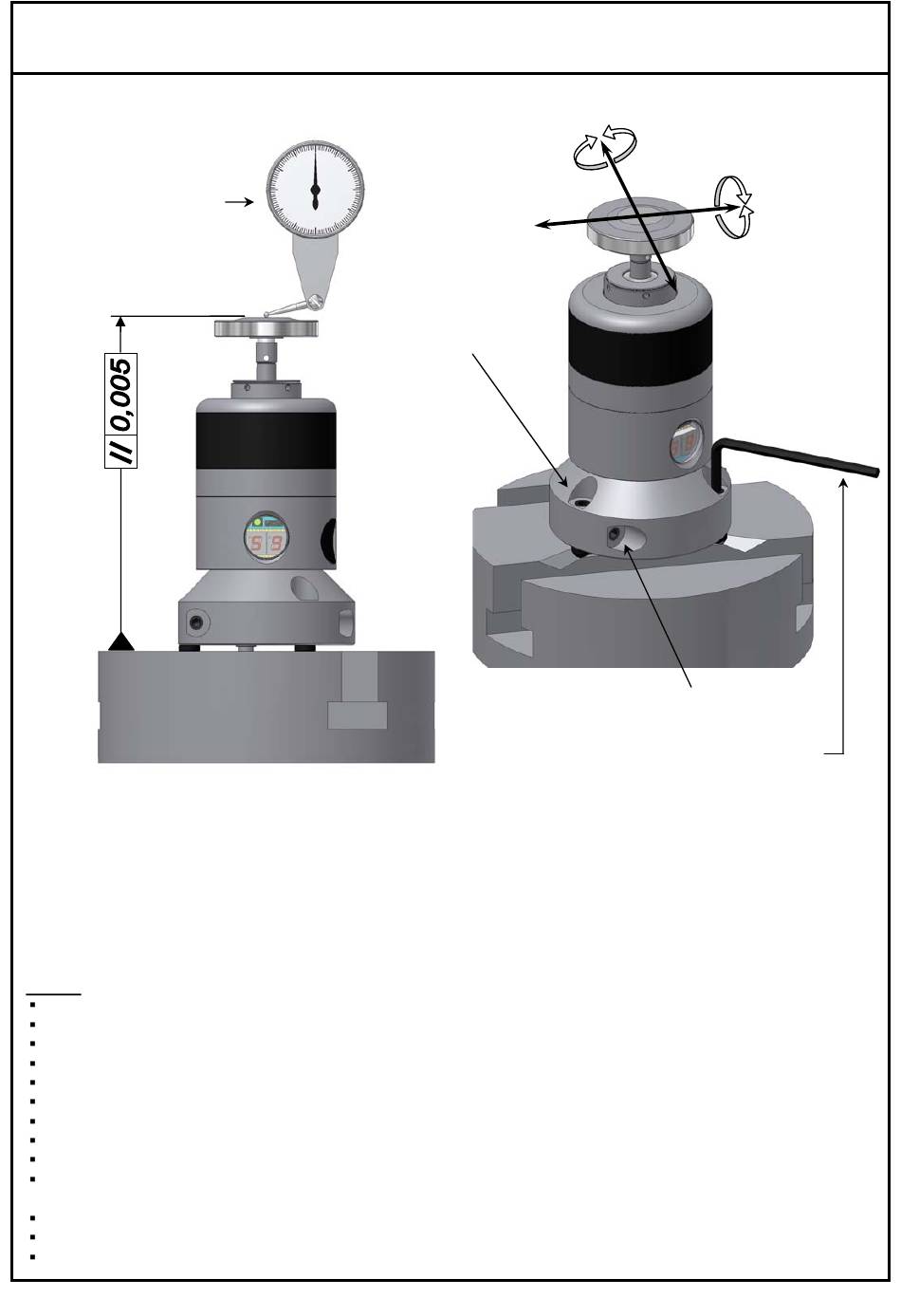

Pasos:
Afloje los tornillos de fijación y gire los pernos de ajuste hasta llegar a su límite en la parte superior.
Ajuste los tornillos de fijación hasta que los pernos de ajuste se puedan girar con fuerza moderada.
Sople sobre los pernos de ajuste y limpie las ranuras en V.
Posicione el medidor de herramienta en las ranuras en V.
Compruebe el paralelismo del palpador en el eje X usando un calibre.
Ajuste el medidor de herramienta en el eje Y hasta < 5μm girando los pernos de ajuste.
Apriete los pernos de ajuste (x2).
Utilizando el 3er perno de ajuste, ajuste el medidor en torno al eje X hasta < 5μm
Apriete el 3er perno de ajuste
Saque el medidor de herramienta de la máquina y apriete a mano, de forma segura
los 3 tornillos de fijación (ca.10Nm).
Descargue los pernos de ajuste y las ranuras en V.
Ponga de nuevo el medidor de herramienta en las ranuras en V y compruebe el alineamiento.
Calibre el medidor de herramienta!
Y-Axis
Pernos de ajuste
AF3mm #4277
8
Tornillo de fijación
AF3mm #5114
Llave hexagonal
AF3mm #1780
X-Axis
