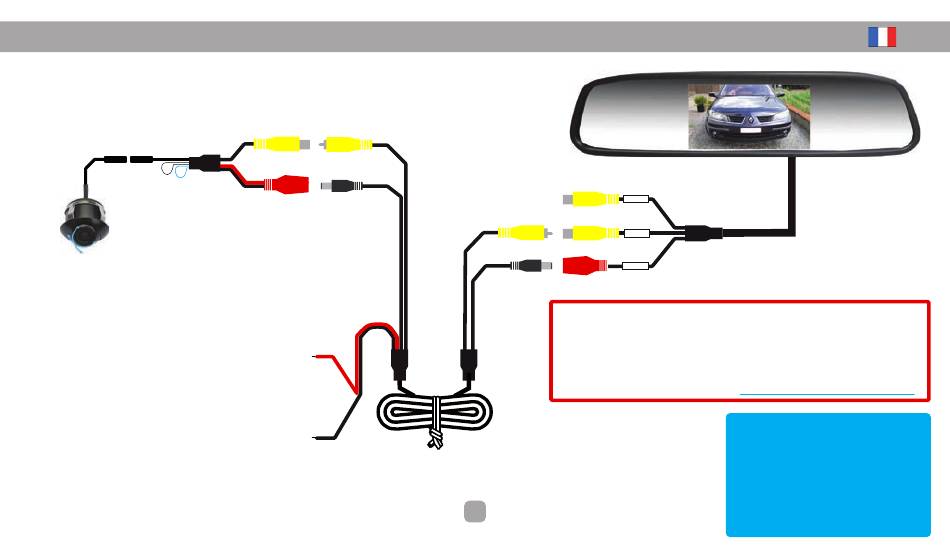

4. SCHEMA DE CONNEXION
Boucles :
• Blanche (1) : miroir caméra
• Bleue (2) : limites superposées
Caméra
Connexion au + 12V. FEU DE RECUL
Fil d'origine du véhicule délivrant +12V lorsque le
feu de recul est allumé
Connexion à la MASSE du véhicule
Fil d'origine ou plot du véhicule délivrant une
masse dans tous les états du véhicule
Vidéo
Alimentation
FIL ROUGE
FIL NOIR
Pour les véhicules longs, une rallonge de 8 m.
Entrée caméra optionnelle
Vidéo
Alimentation
AVERTISSEMENT • VÉHICULES INTERDISANTS DE BRANCHER UN CONSOMMATEUR SUR LE
FAISCEAU FEU DE RECUL
Sur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon
fonctionnement du radar de recul ou du kit caméra de recul.
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer l'information +12 V Feu de recul à partir
du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul
pour la connexion d'un radar ou d'une caméra de recul
Réf : RCANR2, plus d'infos & liste des véhicules compatibles : http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
8 m. de câble
existe en option
Réf : RX40/8
6
CAM 2
CAM 1
DC12V
(1) Boucle blanche non coupée : vision
normale arrière (pour caméra de recul)
Boucle blanche coupée = vision "miroir"
inversée (pour caméra avant)
(2) Boucle bleue non coupée = limites superposées
à l'image visibles
Boucle bleue coupée = suppression des limites
superposées à l'image
Rétroviseur
