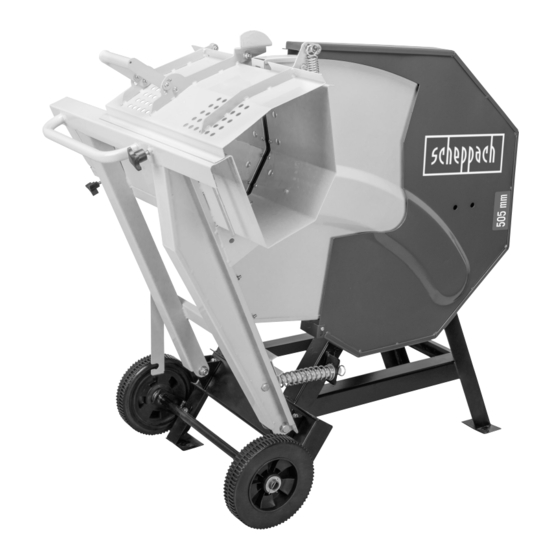

HS510
Wippkreissäge
DE
Originalbedienungsanleitung
Firewood Cutting Saw
GB
Translation of original instruction manual
Scie circulaire à chariot pivotant
FR
Traduction des instructions d'origine
Sega circolare a bilanciere
IT
Traduzione dal manuale d'uso originale
Pila na palivové dřevo
CZ
Překlad originálního návodu k obsluze
Píla na palivové drevo
SK
Preklad originálneho návodu na obsluhu
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Kreissaag
EE
6
Algupärase käsiraamatu tõlge
Siaurapjūklis
LT
16
Originali naudojimo instrukcija
Balansiera ripzāģis
LV
26
Oriģinālā lietošanas instrukcija
Tüzelőfa billenőfűrész
HU
36
Eredeti használati utasítás fordítása
Prevesna krožna žaga
SI
46
Prevod originalnih navodil za uporabo
Halkaisusaha
FI
55
Käännös alkuperäisistä ohjeista
65
74
83
92
102
111
