Connexion

5.2 Industrial Ethernet

5.2 Industrial Ethernet
La connexion à Industrial Ethernet s'effectue via les interfaces des adaptateurs de bus
embrochés. Conformez-vous par conséquent toujours pour la connexion à Industrial Ethernet
aux indications des instructions de service des adaptateurs de bus. Pour plus d'informations sur
les instructions de service, voir chapitre "Introduction", sections "Documentation
complémentaire".
Remarque
Décharge de traction des câbles Ethernet
Pour réduire les efforts mécaniques agissant sur les câbles Ethernet et éviter ainsi les faux
contacts qui pourraient en résulter, fixez les câbles à une courte distance du connecteur par un
porte-câble ou une gaîne de câble.
5.2.1

Electrique

Connectique RJ45
La connexion à Industrial Ethernet s'effectue à l'aide de connecteurs RJ45 avec brochage MDI-X.

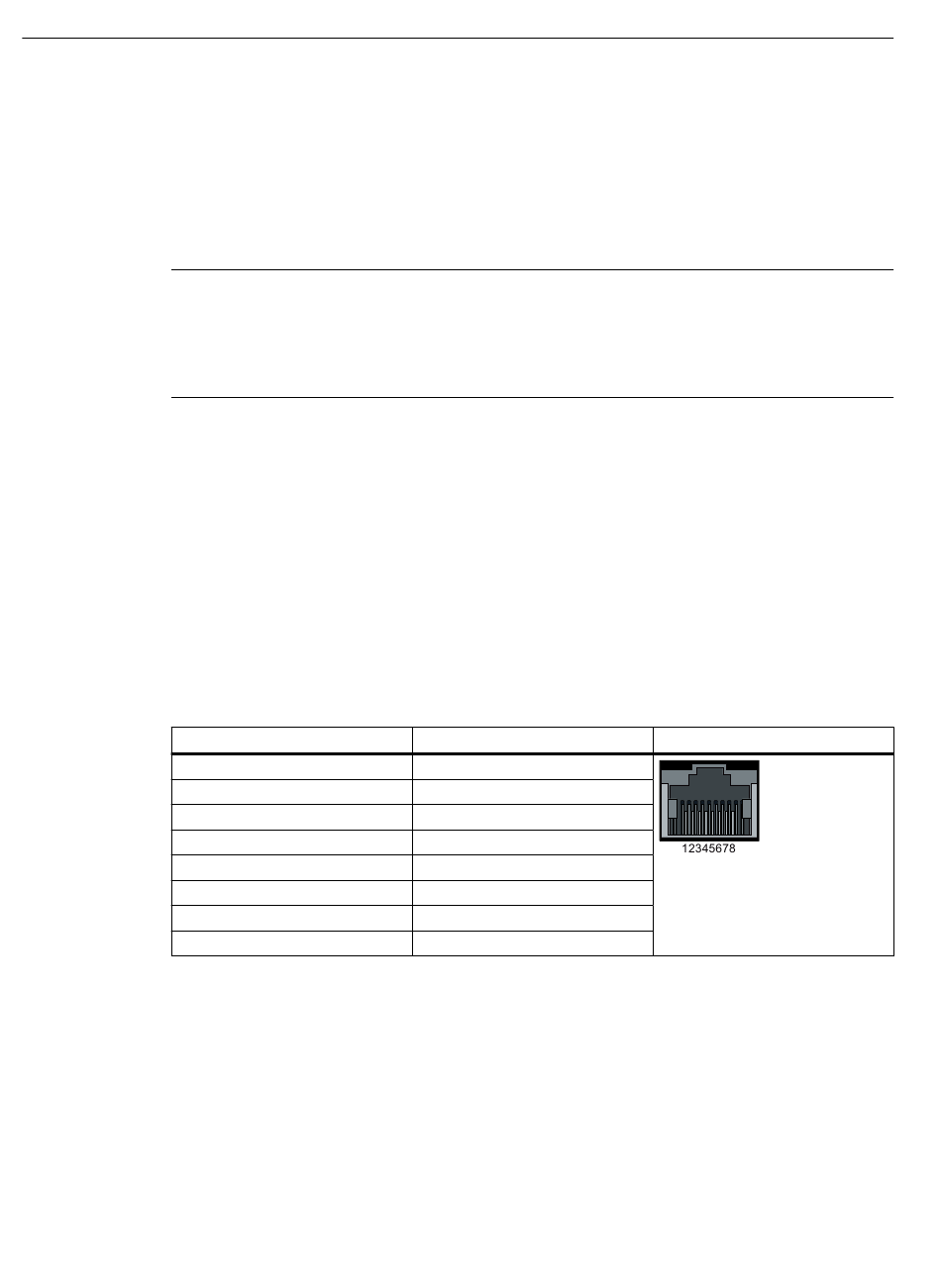

Brochage des connecteurs

Le tableau ci-après présente le brochage des connexions RJ45.
Numéro de broche
Broche 1
Broche 2
Broche 3
Broche 4
Broche 5
Broche 6
Broche 7
Broche 8
46
Brochage
RD+
RD-
TD+
n. c. (Non connecté)
n. c. (Non connecté)
TD-
n. c. (Non connecté)
n. c. (Non connecté)
Instructions de service, 11/2021, C79000-G8977-C470-07
Connexion RJ45
SCALANCE XF-200BA
