Description
3.1 Propriétés et fonctions
PROFINET/
Industrial Ethernet
SIMOTICS M
SIMOTICS M

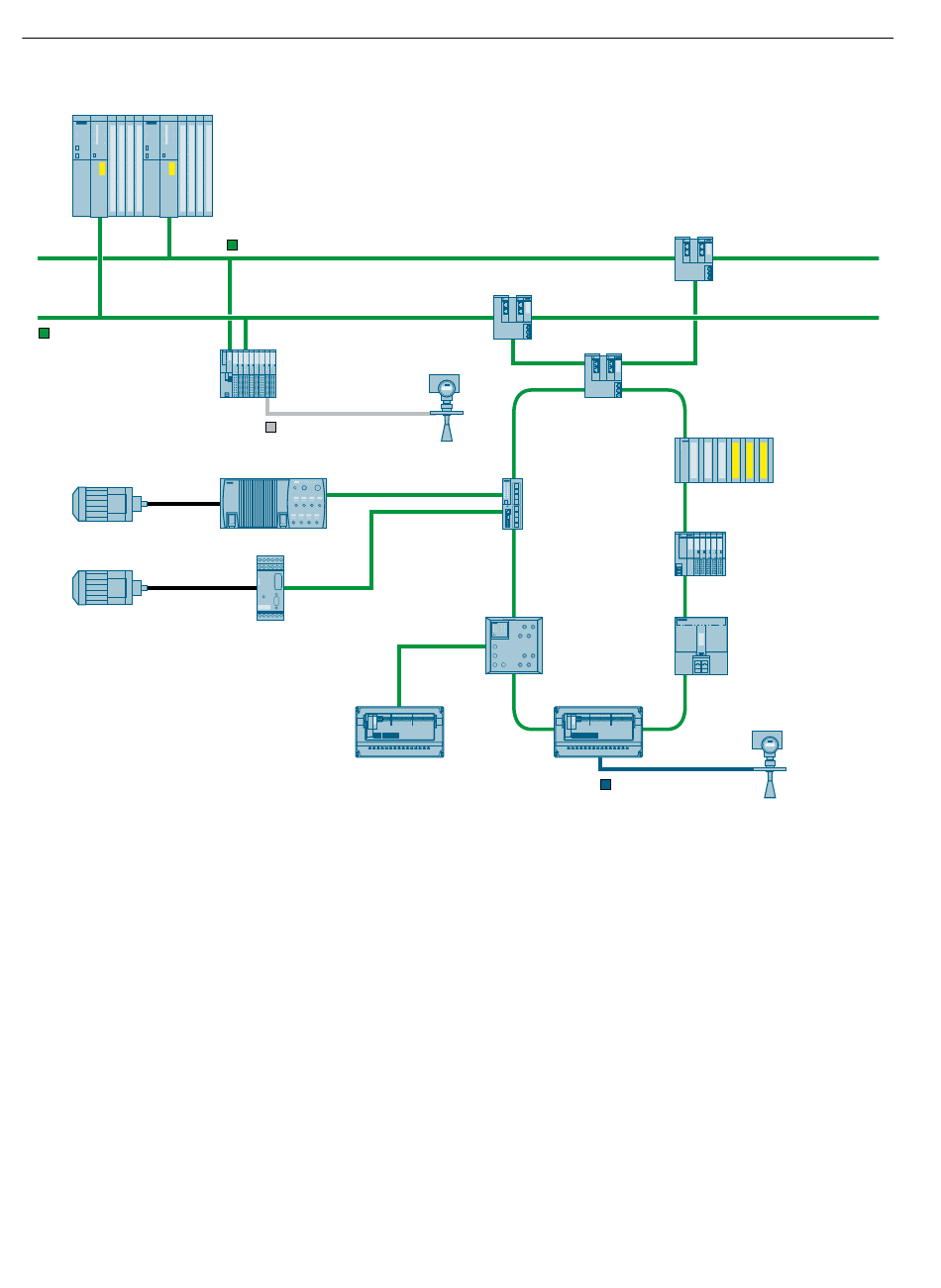

Figure 3-1 Intégration d'appareils S2 dans un système H à haute disponibilité avec SCALANCE XF-200BA
Protection de la fonctionnalité Y
Aucune communication interne n'a lieu entre les deux ports Y du SCALANCE XF204-2BA DNA.
Si vous modifiez les ports de réseau en anneau dans la configuration, les deux ports restants
deviennent automatiquement des ports Y. La fonctionnalité Y est ainsi conservée.
Vous ne pouvez pas configurer les fonctions nécessaires à la fonctionnalité Y. Ceci concerne
essentiellement la configuration de VLAN. Toutes les autres fonctions sont configurables.
20
SIMATIC S7-410-5H
PROFINET / Industrial Ethernet (automate programmable redondant)
SIMATIC
ET 200SP HA
HART (4...20 mA)
SINAMICS S120
SIMOCODE
pro V
SIMATIC CFU
SCALANCE XF204-2BA
SCALANCE XF204-2BA DNA (Y-Switch)
SCALANCE
XC-200
SCALANCE
XP-200
SIMATIC CFU
PROFIBUS PA
Instructions de service, 11/2021, C79000-G8977-C470-07
SCALANCE XF204-2BA
SIMATIC
ET 200M
SIMATIC
ET 200SP
Coupleur PN/PN
SCALANCE XF-200BA
