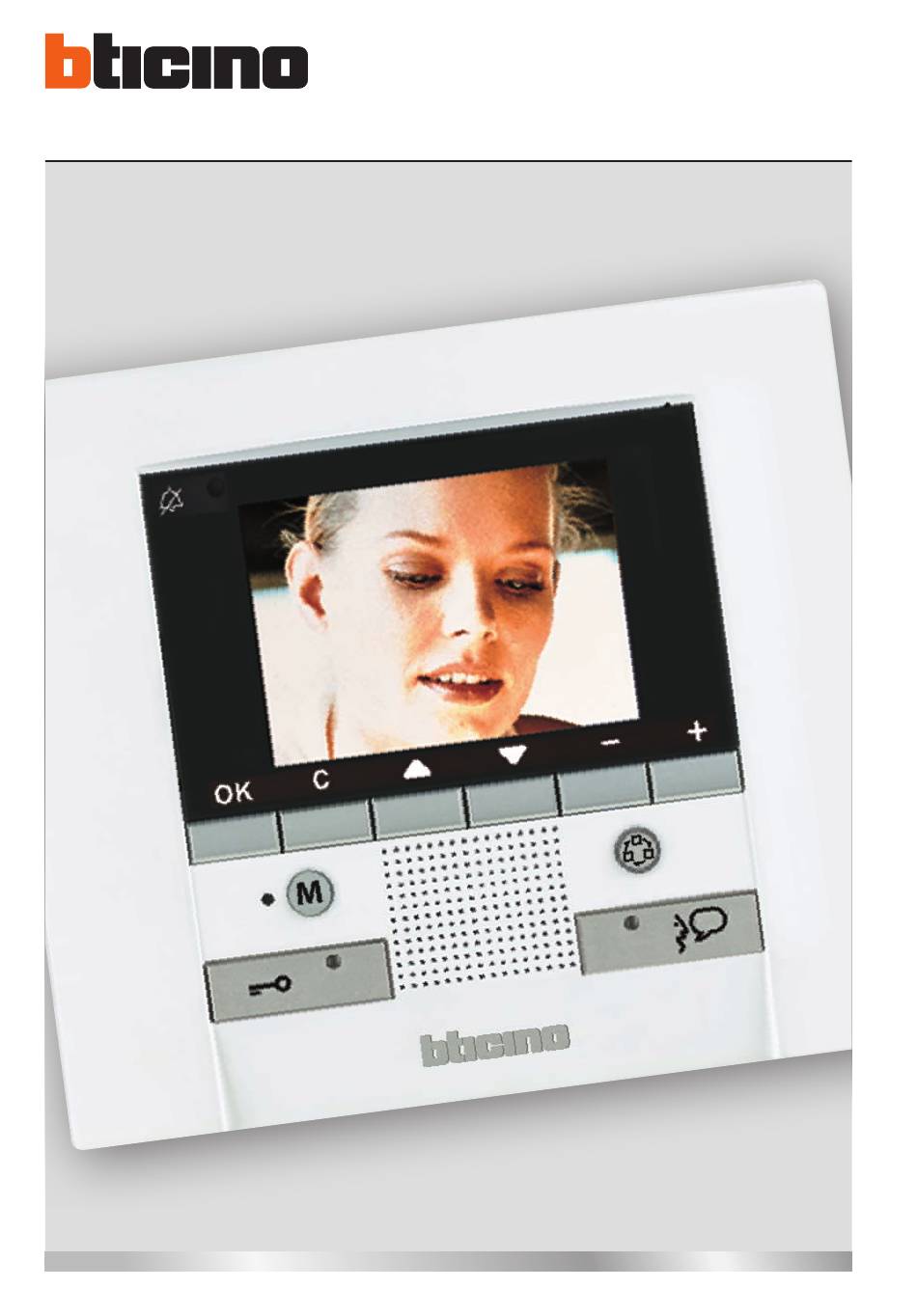

- Page 1 344163 Polyx Memory Display Notice d’installation 09/10-01 PC...
-
Page 3: Table Des Matières
Polyx Memory Display Index 1 Introduction Recommandations et conseils Contenu de l’emballage 2 Description Fonctions principales Vue frontale Touches fonctions interphone vidéo Touches de navigation Touche fonctions répondeur Vue postérieure 3 Installation Installation murale avec base métallique fournie 4 Configuration rapide 5 Configuration avancée... -
Page 4: Introduction
– doit être installée uniquement en intérieur; – ne doit pas être exposée à des infiltrations ni à des éclaboussures d’eau; – doit être utilisée uniquement sur des systèmes d’interphone vidéo à 2 fils BTicino. Contenu de l’emballage L’emballage contient: •... -
Page 5: Description
Polyx Memory Display est doté d'un moniteur LCD couleur de 3,5", d'un menu à icônes, de touches de navigation dans le menu et de touches dédiées aux fonctions de vidéophonie. -
Page 6: Vue Frontale
2 Description Vue frontale 1 - Micro. 2 - Moniteur LCD couleur: visualise les menus guidant les opérations d’utilisation et de programma- tion et montre les images captées par le poste externe ou par d’autres télécaméras. 3 - Clavier de navigation: permet la navigation d’un menu à l’autre, la confirmation (touche OK) ou l’annulation (touche C) des opérations de programmation. -
Page 7: Touches Fonctions Interphone Vidéo
Polyx Memory Display Touches fonctions interphone vidéo activation Poste externe/Cyclage Active l’allumage du Poste externe associé et, si présents, permet le cyclage des autres Postes externes/télécaméras. touche serrure En connexion, ouvre la serrure du Poste externe connecté et au repos celle du Poste externe associé. -
Page 8: Vue Postérieure
Vue postérieure 1 - Connecteur Mini-USB de connexion au PC 2 - Logement des configurateurs 3 - Connecteur d’alimentation supplémentaire 4 - Microinterrupteur ON/OFF de terminaison de ligne 5 - Connexion au BUS du système numérique à 2 fils BTicino... -
Page 9: Installation
Une fois tous les branchements réalisés, fi xer le Polyx Memory Display à la base en veillant à dis- poser les fi ls de telle sorte qu’ils ne soient pas endommagés. -
Page 10: Configuration Rapide
ConFIgUratIon raPIDE aVEC ConFIgUratEUr M Note: dans le cas où serait présente dans l’appartement l’interface d’appartement à 2 fils 346850, il est recommandé de configurer la Polyx Memory Display par l’intermédiaire de la procédure de Confi- guration Avancée. La configuration rapide est recommandée pour les installations d’interphones vidéo standard qui ne nécessitent pas de fonctions particulières et quand il est nécessaire de réduire les temps d’ins-... - Page 11 ParaMÈtrES qui renvoie à une page dédiée aux paramètres et aux configurations du dispositif. Si le Polyx Memory Display est confi- guré avec n=1 appel n=2. S’il est IntErCoM I configuré avec n=2 appel n=1.
- Page 12 Après avoir configuré et alimenté la Polyx Memory Display, le “voyant CONNEXION” de couleur rouge se met à clignoter pour indiquer que la configuration doit être terminée. Appuyer sur une quelconque touche, sur le moniteur de la Polyx Memory Display s’affiche ensuite le menu de sé- lection de la langue.
-
Page 13: Configuration Avancée
Polyx Memory Display 5 Configuration avancée La Configuration depuis PC, réalisable par l'intermédiaire du logiciel TiPolyxMemoryDisplay pré- sent sur le CD, permet de configurer la page principale du menu sans les contraintes de fonctions prédéfinies. Chaque fonction peut être personnalisée au niveau type, paramètres et texte. -
Page 14: Personnalisation Des Textes
5 Configuration avancée Personnalisation des textes Possibilité de personnaliser les options présentes dans le menu de la Polyx Memory Display (ex. SCÉNARIO 4 = SCÉN. Nuit, COMMUNICATION = Intercom interne appartement). Par ailleurs pour les systèmes suivants, il est possible de: aLarMES •... -
Page 15: Autres Fonctions
Polyx Memory Display Autres fonctions SCénarIoS et CoMMUnICatIon A la page initiale, il est possible d’ajouter un ou plusieurs rappels d’options scénarios et commu- nication. De la sorte, il est possible d’ajouter 30 fonctions scénarios ou communication. CoMMUnICatIon IntErCoM I SCEnarIo I Dans l’exemple ci-dessus, il est possible d’ajouter 12 fonctions de communication et 18 scénarios. -
Page 16: Connexion Au Pc
Connexion au PC Pour transférer la configuration réalisée à l’aide du logiciel TiPolyxMemoryDisplay ou pour mettre à jour le firmware, connecter le Polyx Memory Display au PC à l’aide d’un câble USB-miniUSB. USB-miniUSB Pour que la communication soit assurée, la Polyx Memory Display doit être alimentée et non... -
Page 17: Paramètres
Polyx Memory Display 6 Paramètres Après avoir branché Polyx Memory Display, il est possible de visualiser et de modifier les réglages de configuration par l’intermédiaire du menu PARAMÈTRES. ParaMÈtrES ConFIgUratIon PARAMÈTRES REGLAGES SERVICES Pour plus d'informations sur les menus ci-contre, consul- ter le Manuel d’utilisation... -
Page 18: Menu Configuration
6 Paramètres accès au menu Configuration Sélectionner ParaMÈtrES Appuyer sur OK pour confirmer ParaMEtrES Menu configuration Sélectionner ConFIgUratIon Appuyer sur OK pour confirmer ConFIgUratIon Ensuite visualisé un message d’ATTENTION ! attEntIon ! aIrE rESErVEE a La Sélectionner SortIr ConFIgUratIon DU DISPoSItIF! Appuyer sur OK pour sortir >... -
Page 19: Options
N (max 3: 1 MASTER – 2 SECONDAIRE). Il est recommandé d’activer le répondeur sur le MASTER; si l’on sou- haite activer le répondeur sur un Polyx Memory Display configuré comme SECONDAIRE, il doit disposer d’une alimentation locale HorLogE MaItrE – Polyx Memory Display configuré comme HOR- LOGE MAITRE <oUI>, à... -
Page 20: Configuration Poste Interne
6 Paramètres 6.1.2 Configuration poste interne En sélectionnant CONFIGURATION PI, il est possible de modifier l’adresse (N) de la Polyx Memory Display et/ou du Poste Externe associé (P). oPtIonS Sélectionner ConFIgUratIon PI ParaMEtrES MoDaLItE > ConFIgUratIon PI rESEt Appuyer sur OK pour confirmer Sélectionner l'aDrESSE (N) et/ou (P) ConFIgUratIon PI >... -
Page 21: Reset
Polyx Memory Display 6.1.3 reset En sélectionnant RESET, toutes les données sont effacées et la configuration par défaut est rétablie. oPtIonS Sélectionner rESEt ParaMEtrES MoDaLItE ConFIgUratIon PI > rESEt Appuyer sur OK pour confirmer S’affiche le message suivant: annULEr La ConFIgUratIon DU Appuyer sur OK pour quitter le menu. -
Page 22: Anomalies Et Solutions
7 Anomalies et solutions Modalité Push to talk Réception d’un appel provenant du poste externe. Appuyer sur la touche Connexion pour répondre à l’appel. Le voyant connexion est allumé. Durant la conversation, il est possible d’activer la fonction PUSH TO TALK. Appuyer sur la touche Connexion pendant au moins 2 secondes pour parler avec le poste externe. - Page 23 - Parler à une distance maximum de 40 centimètres du micro de Polyx Memory Display; La voix de la personne qui parle depuis le poste - baisser le volume du micro du poste externe; externe est difficilement audible - il est possible de communiquer en modalité...
-
Page 24: Appendice
BTicino décline toute responsabilité en cas d’utilisation impropre et en cas d’installation non effectuée dans les règles de l’art conformément aux instructions du manuel d’installation du dispositif. - Page 26 BTicino SpA Via Messina, 38 20154 Milano - Italy www.bticino.com BTicino SpA se réserve le droit de modifier à tout moment le contenu de cet imprimé et de communiquer, sous n’importe quelle forme et modalité, les changements apportés.
