INSTALLATION
CHAUFFERIE
Important
• Ne jamais obstruer les ventilations.
• Ne pas entreposer des produits inflammables dans la chaufferie.
• Veiller à ne pas entreposer de produit corrosifs à proximité de la
chaudière, tels que peinture, solvants, chlore, sel, savon et autres
produits de nettoyage.
Accessibilité
Le local de chauffe sera suffisamment dimensionné pour permettre
une bonne accessibilité à la chaudière. Il convient de respecter les
distances minimales suivantes autour de la chaudière (mm):
- à l'avant
500
- à l'arrière
150
- latéral
100
- au-dessus
700
Ventilation
La chaufferie doit être équipée d'une ventilation basse et d'une
ventilation haute
.
(voir fig. 3)
A titre d'information, le tableau ci-dessous reprend les valeurs
définies suivant la réglementation belge.
Chaque utilisateur s'assurera que la ventilation de la chaufferie
soit conforme à la réglementation locale en vigueur.
Ventilation
Apport d'air frais min.
m
3
/h
Ventilation haute (A)
dm
2
Ventilation basse (B)
dm
2
Régulateur de tirage (C)
Ø
Note:
Les valeurs (B) et (C) sont uniquement d'application pour les
raccordements de type B23.
Socle
Le socle sur lequel sera posée la chaudière doit être construit dans
des matériaux incombustibles.
RACCORDEMENTS CHEMINEE
IMPORTANT
L'installation sera réalisée par un technicien qualifié en
conformité avec les normes et codes locaux en vigueur.
Le diamètre de la cheminée ne doit pas être inférieur à
celui de la réduction de cheminée de la chaudière.
6
SV - MV / 35
SV - MV / 50
63
90
1.5
1.5
1.5
2
80
100
Raccordement cheminée de type: B23
Le raccordement à la cheminée se fera au moyen d'un conduit
métallique placé en pente ascendante de la chaudière vers la
cheminée.
Un raccord de cheminée est nécessaire.
A. Ventilation haute
B. Ventilation basse
C. Régulateur de tirage
D. Regard de visite
E. Hauteur de la cheminée tubée
F. Diamètre de la cheminée
A
B

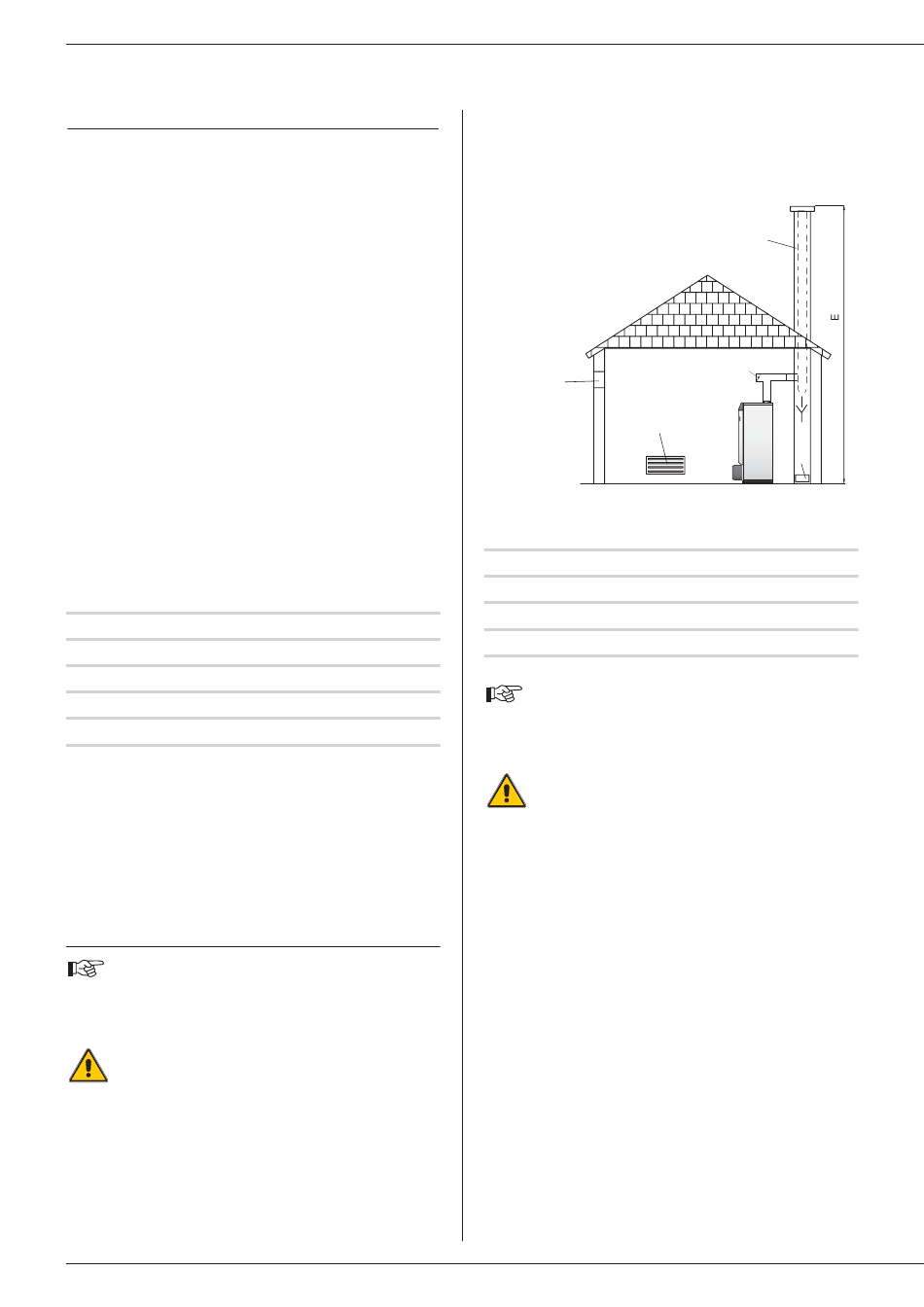

fig. 3 : Ventilation de la chaudière et raccordement cheminée de type B23
Cheminée
E = 5 m Ø min. F
mm
E = 10 m Ø min. F
mm
E = 15 m Ø min. F
mm
Remarque:
Etant donné que les réglementations varient d'un pays
à l'autre, le tableau ci-dessus est donné uniquement à
titre indicatif.
Le rendement élevé de nos chaudières implique que
les fumées sortent à basse température.
Par conséquent, un risque de condensation de ces
fumées existe, ce qui peut entraîner des dégâts dans
certaines cheminées. Afin d'éviter ce risque, il est
vivement conseillé de faire tuber le conduit de
cheminée.
Veuillez contacter votre installateur pour de plus
amples renseignements à ce sujet.
Raccordements cheminée de type: C xx
• C 13 (x): Raccordement concentrique / parallèle avec terminal
horizontal.
• C 33 (x): Raccordement concentrique / parallèle avec terminal
vertical.
• C 43 (x): Raccordement concentrique / parallèle de différentes
chaudières dans une cheminée collective.
• C 53 (x): Raccordement cheminée parallèle avec amenée d'air et
sortie de fumées dans des différentes zone de pression
(localisation différentes).
• C 63 (x): Raccordement pour une connection à un systéme
d'évacuation agréé
et Luxembourg).
(fig.3)
F
C
D
SV - MV / 35
SV - MV / 50
213
236
179
199
162
179
(fig.4, 5 et 6)
(uniquement Pays-Bas, Allemagne
