2. Tourner le module d' a ffichage dans la position souhaitée : max. 8 × 45 ° dans chaque
direction.
3. Poser le câble de bobine dans l' e space entre le boîtier et le module électronique
principal, puis enficher le module d' a ffichage sur le compartiment de l' é lectronique
jusqu' à ce qu' i l s' e nclenche.

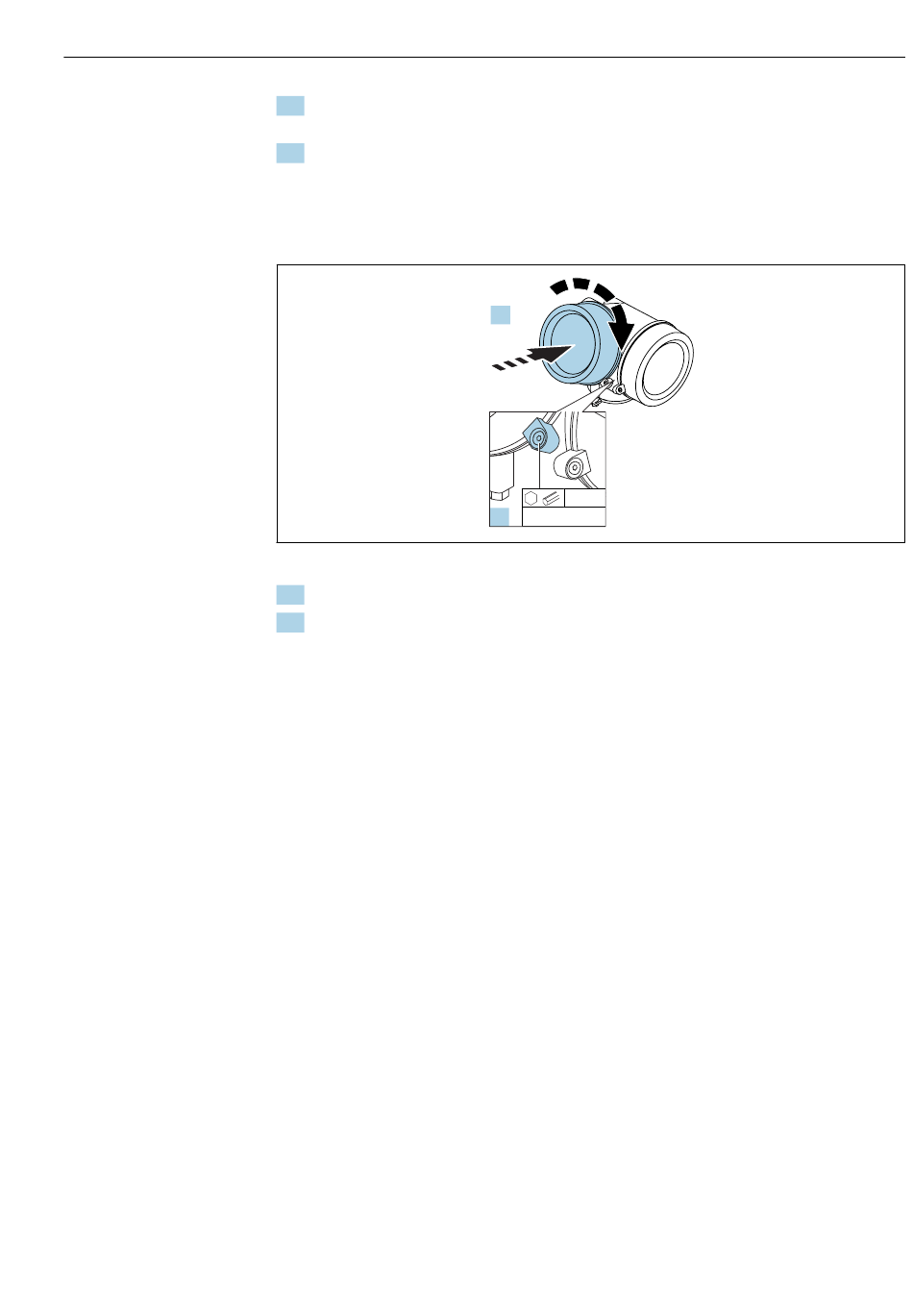

Fermeture du couvercle du compartiment de l'électronique
1. Visser le couvercle du compartiment de l' é lectronique.
2. Dévisser la vis de la griffe de sécurité 90 ° dans le sens inverse des aiguilles d' u ne
montre et serrer la vis de la griffe de sécurité du couvercle du compartiment de
l' é lectronique sur 3 mm à l' a ide d' u ne clé pour vis six pans (2,5 Nm).
6.3
Contrôle du montage
 L' a ppareil est-il endommagé (contrôle visuel) ?
L' a ppareil est-il conforme aux spécifications du point de mesure ?
• Température de process
• Pression de process
• Gamme de température ambiante
• Gamme de mesure
 Le numéro d' i dentification et le marquage du point de mesure sont-ils corrects (contrôle
visuel) ?
 L' a ppareil est-il suffisamment protégé contre les intempéries et le rayonnement solaire
direct ?
L' a ppareil est-il suffisamment protégé contre les chocs ?
Toutes les vis de montage et vis de sécurité sont-elles bien serrées ?
 L' a ppareil est-il correctement fixé ?
1.
3 mm
2.
2.5 Nm
Montage
A0021451
31
