Wenn Sie dieses Gerät verwenden, lesen Sie bitte die
Bedienungsanleitung für den angeschlossenen
Camcorder.
a Akkuhalterung
Für die Stromversorgung über einen Akku oder
das Stromnetz (unter Verwendung eines
Netzteils).
Verwenden Sie zur Sicherheit nur Akkus und
Netzteile von Sony, die unten aufgelistet sind.
Akku: BP-FLX75/L80S
Netzteil: AC-DN2B/DN10
Hinweise
• Laden Sie den Akku vor dem Einsetzen mit einem
Ladegerät auf.
• Wenn der Akku gleich nach Gebrauch in noch
warmem Zustand geladen wird, ist unter Umständen
keine vollständige Ladung möglich.
b Akku-Entriegelungshebel
Drücken Sie auf diesen Hebel, um den Akku zu
entriegeln, sodass dieser entfernt werden kann.
c Entriegelungshebel
Drücken Sie die Entriegelungstaste, um den
Hebel freizugeben, und heben Sie ihn dann an,
wenn Sie das Gerät an einem Camcorder
befestigen oder von diesem entfernen.
d Anschluss DC OUT (4-polig)
Liefert 12 V DC-Versorgungsspannung für
Peripheriegeräte wie Monitore oder LED-
Leuchten. Über den DC OUT-Anschluss können
auch ein REC-Tally-Signalausgang und ein REC-
Triggersignaleingang angeschlossen werden.

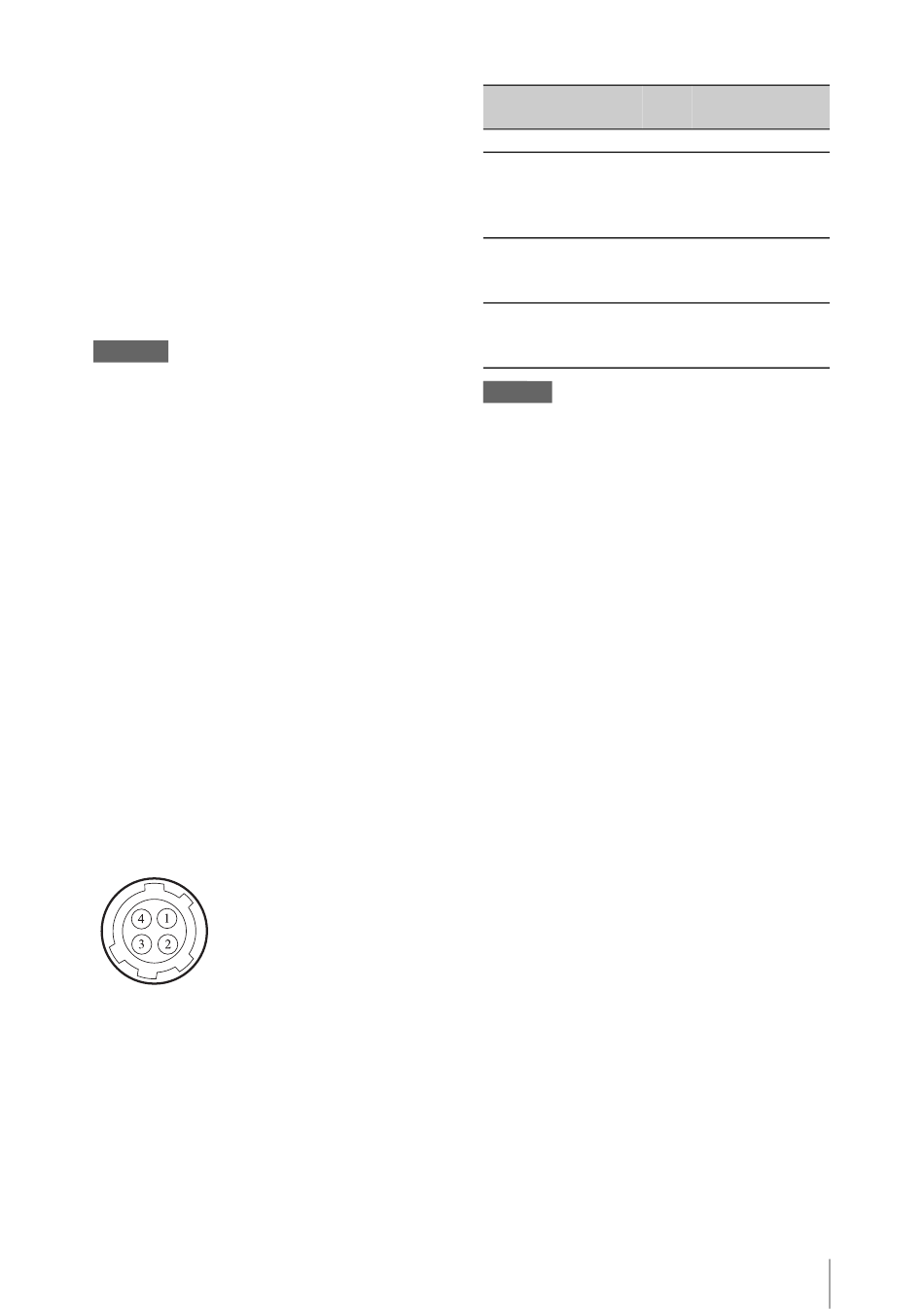

4-polig, Buchse
- Außenansicht -
Nr. Signal
IN/
OUT
1 UNREG GND
–
2 REC TALLY
OUT Open-Collector-
3 REC TRIGGER
IN
4 UNREG +12 V
OUT Gleichstromaus-
OUT
Hinweis
Schließen Sie am Anschluss DC OUT nur Geräte mit
einer Nennbetriebsstromstärke von maximal 1,8 A an.
Wenn ein Überstromzustand erkannt wird, wird die
Ausgabe unterbrochen. Überprüfen Sie die Verbindung
zu den Peripheriegeräten und schalten Sie die
Stromversorgung wieder ein.
e Anschluss DC IN
Liefert über das optionale
Stromversorgungskabel Gleichspannung für das
Gerät.
f Zugriffsanzeigen A/B
Zeigt den Status der Speicherkarteneinschübe A
und B an.
Rot: Zugriff auf die eingesetzte AXS-
Speicherkarte
Grün: Bereitschaft (die geladene AXS-
Speicherkarte ist bereit zur Aufnahme oder
Wiedergabe)
Aus: Keine gültige Karte eingelegt
g Taste SLOT SELECT
Wenn in Einschub A und Einschub B
Speicherkarten geladen sind, drücken Sie diese
Taste, um die zu verwendende Speicherkarte zu
wählen.
h Taste/LED PLAYBACK SELECT
Die Anzeige leuchtet, wenn die Wiedergabe
aktiviert ist. Wenn die Anzeige nicht leuchtet,
drücken Sie die Taste PLAYBACK SELECT, um
die Wiedergabe zu aktivieren.
Die Wiedergabe wird vom angeschlossenen
Camcorder aus gesteuert.
Position und Funktion der Teile
Spezifikation
GND für UNREG
Ausgang
(Max. 50 mA)
Niedrig: REC
Offen oder +5 V
DC: Normal
GND: Aktiv (REC)
gang, +11 V bis
17 V
33
