Préparation
Remarque : Les côtés gauche et droit de la machine sont déterminés d'après la position de conduite.
Pièces détachées
Remarque : Reportez-vous au tableau ci-dessous pour identifier les pièces utilisées pour le montage.
Description
Déflecteur d'herbe
Ressort
Boulon 3/8 x 3-1/2 pouces
Contre-écrou 3/8 pouce
Roue de jauge
Ergot
Goupille fendue
Plaque de montage du plateau de coupe
Boulon à épaulement
Contre-écrou 1/2 pouce
Boulon 5/16 x 2-1/2 pouces
Contre-écrou 5/16 pouce
Goupille fendue
Rondelle mince
Rondelle épaisse
Manuel de l'utilisateur
Préparation du plateau de coupe
1. Placez les ressorts dans les supports du plateau de
coupe, les extrémités crochues engagées sur la partie
arrière surélevée (Fig. 2).
2. Placez le déflecteur en face des trous des supports et des
extrémités droites des ressorts dans l'espace sous la
charnière et au-dessus du déflecteur (Fig. 2).
3. Faites passer les boulons dans le déflecteur, les ressorts
et les supports pour fixer le déflecteur au support. Fixez
l'ensemble avec les contre-écrous (Fig. 2).
4. Soulevez le déflecteur et vérifiez s'il est bien rappelé
par les ressorts et s'il pivote librement jusqu'à la
position abaissée.
Important
Le déflecteur d'herbe doit être rappelé à la
position abaissée par le ressort. Soulevez le déflecteur pour
vérifier qu'il s'enclenche complètement en position
abaissée.
Qté
Utilisation
1
2
Montage du déflecteur d'herbe
2
2
2
2
Montage des roues de jauge
2
1
Montage du support avant sur le plateau de
2
coupe
2
2
2
4
Montage du plateau de coupe sur le tracteur
2
2
1
À lire avant d'utiliser la machine.
5
1. Support
2. Extrémité crochue du
ressort
3. Emplacement du ressort
4
6
3
2
4

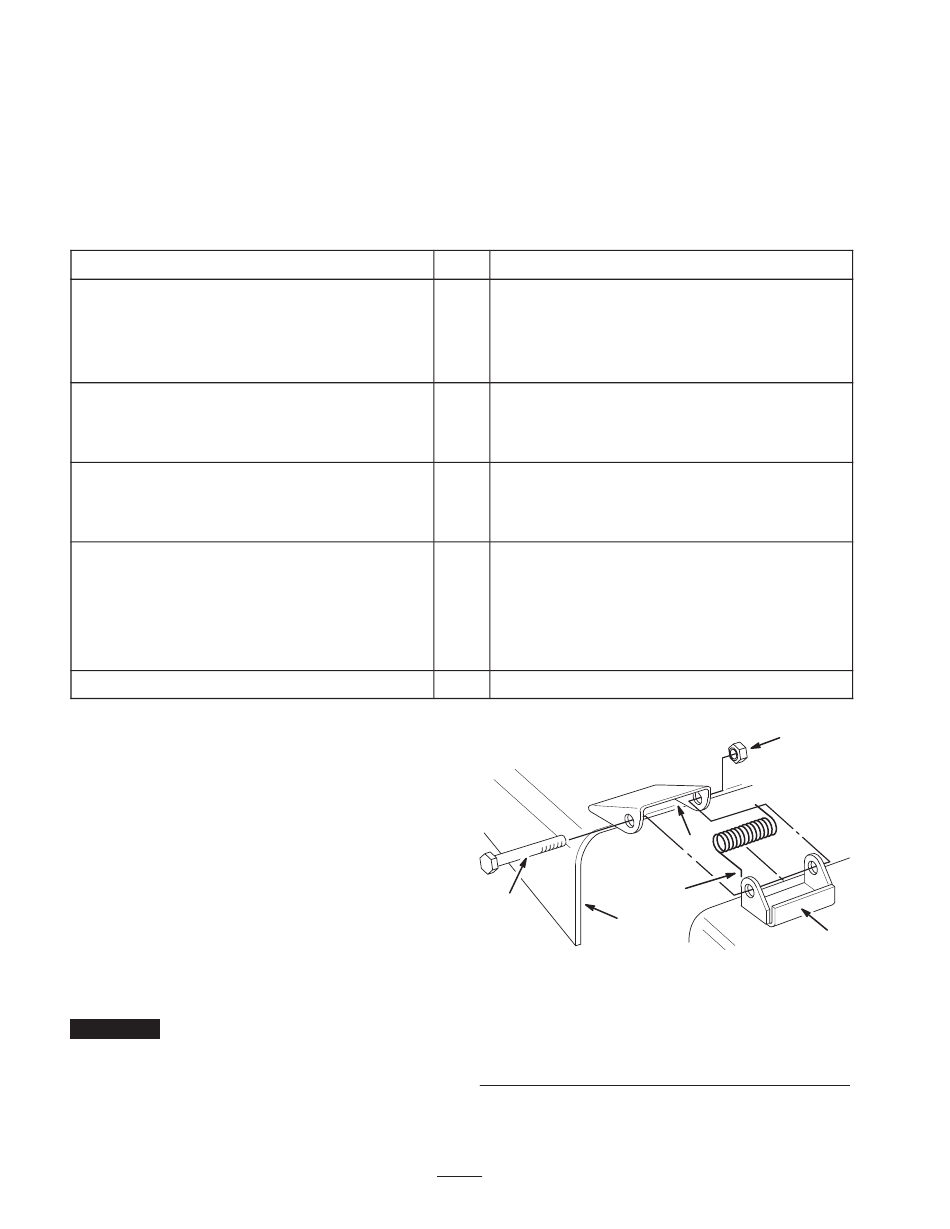

Figure 2
4. Déflecteur d'herbe
5. Boulon
6. Contre-écrou
