Système de ramassage de 81 cm
Tondeuse autoportée à rayon de braquage zéro
N° de modèle 79390—N° de série 316000001 et suivants
N° de modèle 79414—N° de série 400000000 et suivants
Introduction
Lisez attentivement cette notice pour apprendre
comment utiliser et entretenir correctement votre
produit, et éviter ainsi de l'endommager ou de vous
blesser. Vous êtes responsable de l'utilisation sûre et
correcte du produit.
Pour obtenir des prestations de service, des pièces
d'origine ou des renseignements complémentaires,
munissez-vous des numéros de modèle et de série du
produit et contactez un concessionnaire-réparateur
ou le service client Toro agréé. La
l'emplacement des numéros de modèle et de série du
produit. Inscrivez les numéros dans l'espace réservé
à cet effet.

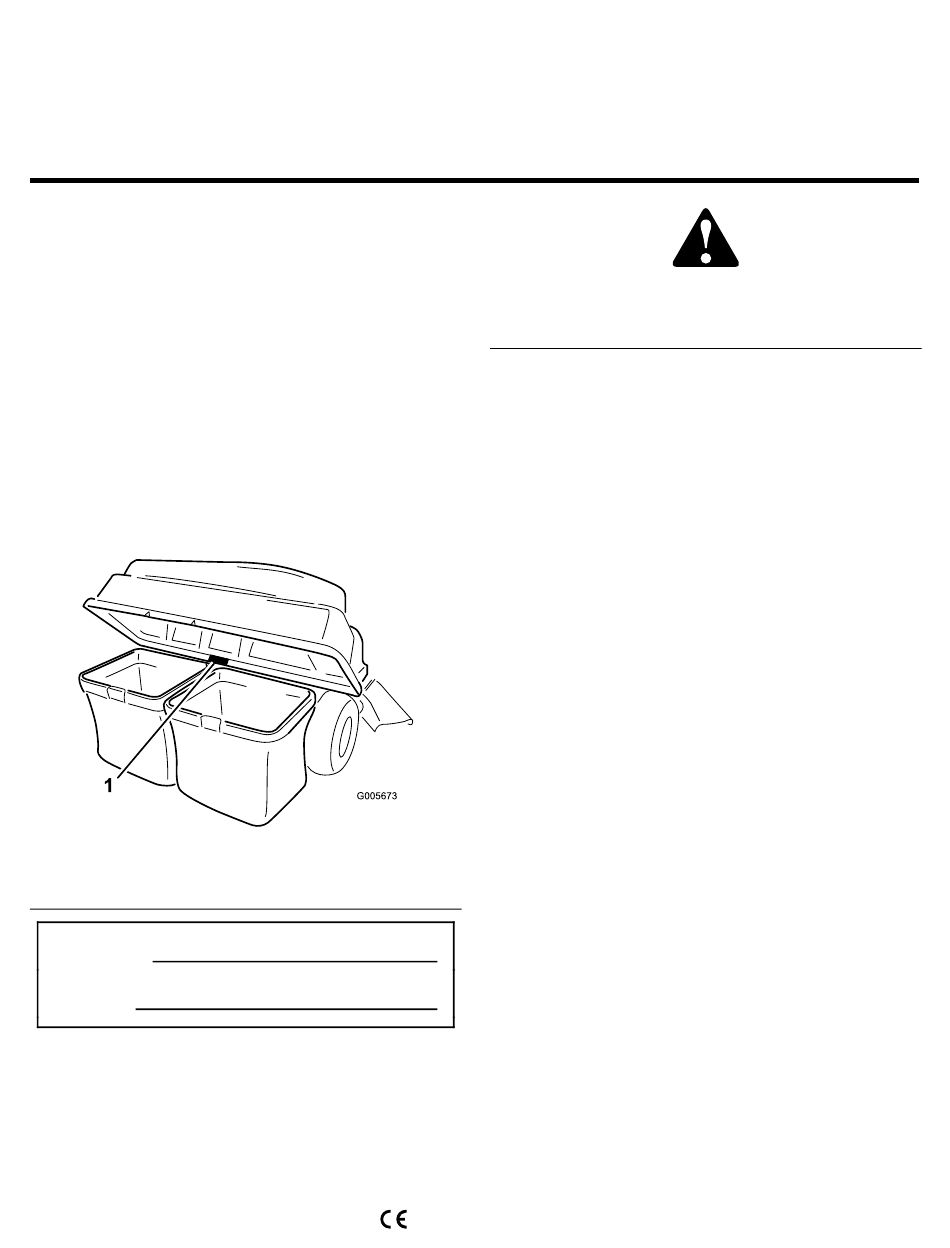

1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent des
dangers potentiels et sont signalées par le symbole
de sécurité
(Figure
2), qui indique un danger pouvant
entraîner des blessures graves ou mortelles si les
précautions recommandées ne sont pas respectées.
Traduction du texte d'origine (FR)
Figure 1
indique
Figure 1
1. Symbole de sécurité
Ce manuel utilise deux termes pour faire passer
des renseignements essentiels. Important, pour
attirer l'attention sur des renseignements mécaniques
spécifiques et Remarque, pour insister sur des
renseignements d'ordre général méritant une attention
particulière.
Table des matières
Introduction ............................................................... 1
Sécurité .................................................................... 2
Consignes de sécurité concernant le
remorquage .................................................... 2
Autocollants de sécurité et d'instruction .............. 3
Mise en service ......................................................... 4
1 Montage de la masse....................................... 5
2 Montage du support de fixation
d'accessoire.................................................... 8
3 Pose de la tige de verrouillage.......................... 9
4 Assemblage du couvercle du système de
ramassage .................................................... 10
5 Montage du couvercle du système de
g005673
ramassage .....................................................11
6 Montage de la goulotte................................... 12
7 Raccordement au tube d'éjection ................... 14
8 Montage de l'anneau du plateau de
coupe ............................................................ 14
9 Pose de la lame ............................................. 15
Utilisation ................................................................ 15
Vider les bacs à herbe ...................................... 15
Élimination des obstructions dans le système
de ramassage ............................................... 16
Retrait du système de ramassage..................... 17
Utilisation de la barre d'attelage ........................ 17
Conseils d'utilisation ........................................ 18
Entretien ................................................................. 19
Programme d'entretien recommandé .................. 19
Contrôle du système de ramassage.................. 19
Contrôle des lames de coupe............................ 20
Imprimé aux États-Unis
Form No. 3434-865 Rev A
Manuel de l'utilisateur
Figure 2
*3434-865* A
Tous droits réservés
g000502

Publicité

loading

Sommaire des Matières pour Toro 79390

  • Page 1 Form No. 3434-865 Rev A Système de ramassage de 81 cm Tondeuse autoportée à rayon de braquage zéro N° de modèle 79390—N° de série 316000001 et suivants N° de modèle 79414—N° de série 400000000 et suivants Manuel de l'utilisateur Introduction...
  • Page 2 • Nettoyage du système de ramassage ....20 Coupez le moteur avant d'enlever le bac à herbe Remisage ............... 20 ou de déboucher la goulotte. Remisage du système de ramassage ....20 • Ne laissez pas d'herbe dans le bac à herbe pendant des périodes prolongées.
  • Page 3 Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. decal109-6809 109-6809 1. Risque d'écrasement des mains – ne retirez pas le système de ramassage complet de la machine ; ouvrez le couvercle et enlevez le(s) bac(s) à...
  • Page 4 Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation Boulon (⅜" x 1¼") Contre-écrou (⅜") Support de montage de masse gauche Support de montage de masse droite Rondelles Montez la masse.
  • Page 5 Montage de la masse Pièces nécessaires pour cette opération: Boulon (⅜" x 1¼") Contre-écrou (⅜") Support de montage de masse gauche Support de montage de masse droite g014875 Figure 3 Rondelles Support de la masse 1. Roue pivotante avant 3. Boulon (⅜" x 1") droite (fourche et roue non Boulon (⅜"...
  • Page 6 g014878 g014876 Figure 5 Figure 6 1. Contre-écrou (⅜") existant 5. Trou existant dans le cadre 1. Roue pivotante avant 5. Boulon (⅜" x 1¼") 2. Trou avant gauche 6. Rondelle droite (fourche et roue non représentées pour plus de 3.
  • Page 7 g014879 Figure 8 g014883 Figure 7 1. Contre-écrou (⅜") 4. Boulon (⅜" x 1") 2. Support de la masse 5. Support de montage droit 1. Roue pivotante avant 5. Boulon (⅜" x 1¼") 3. Support de montage droite (fourche et roue non gauche représentées pour plus de clarté)
  • Page 8 Montez une masse à poignée devant la masse plate (Figure Fixez les masses sur le support avec une barre transversale à détrompeur (Figure Positionnez la barre et tournez-la de 90 degrés vers le bas pour la verrouiller en place. Une fois les masses et les supports en place, vérifiez que toutes les fixations sont bien serrées.
  • Page 9 Pose de la tige de verrouillage Pièces nécessaires pour cette opération: Tige de verrouillage Goupille fendue Procédure g028174 Fixez la tige de verrouillage avec une goupille fendue Figure 12 (Figure 14). Placez l'extrémité évasée et coudée d'une tige dans le trou à détrompeur sur le côté gauche du cadre de la machine, et déplacez la tige vers l'arrière pour l'enclencher dans le cadre (Figure...
  • Page 10 Assemblage du couvercle du système de ramassage Pièces nécessaires pour cette opération: Couvercle du système de ramassage Filtre du système de ramassage Procédure Retournez le couvercle du système de ramassage. Montez le filtre comme montré à la Figure 15 de sorte à l'incliner dans la direction des bacs de ramassage.
  • Page 11 Montage du couvercle du système de ramassage Pièces nécessaires pour cette opération: Bac à herbe Tube supérieur du système de ramassage Procédure Montez le couvercle sur le cadre du système de ramassage. Faites pivoter le couvercle pour placer les trous de clavettes des supports supérieurs du système de ramassage en face des clavettes dans les tiges du cadre (Figure...
  • Page 12 Soulevez le couvercle et installez les bacs en glissant les crochets de l'armature sur les pattes de retenue (Figure 17). Montage de la goulotte Pièces nécessaires pour cette opération: Déflecteur d'ouverture Goulotte Procédure Soulevez le déflecteur d'herbe et localisez le déflecteur d'ouverture existant.
  • Page 13 Remarque: Lorsque la goulotte rejoint le plateau de coupe, vérifiez que le verrou supérieur ne gêne pas la tige de pivot. En haut de la goulotte, accrochez le verrou supérieur à la tige de pivot de l'ensemble déflecteur, comme montré à la Figure g015221 Figure 20...
  • Page 14 Raccordement au tube Montage de l'anneau du d'éjection plateau de coupe Pièces nécessaires pour cette opération: Pièces nécessaires pour cette opération: Tube d'éjection Anneau de plateau de coupe Boulon (5/16 x ¾") Procédure Contre-écrou (5/16 po) Glissez l'extrémité courbe du tube d'éjection Procédure dans l'ouverture du couvercle du système de ramassage...
  • Page 15 Utilisation Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation Pose de la lame normale. ATTENTION Pièces nécessaires pour cette opération: Pour éviter de vous blesser, procédez comme suit : Lame Hi-lift • Familiarisez-vous avec toutes les instructions d'utilisation et les consignes Procédure de sécurité...
  • Page 16 toutes les pièces mobiles avant de quitter le siège. Ouvrez (soulevez) le couvercle du système de ramassage (Figure 25). g300217 Figure 27 g005758 Figure 25 Pour installer les bacs, glissez les crochets de l'armature sur les pattes de retenue. Comprimez les débris d'herbe dans les bacs. Abaissez le couvercle du système de ramassage Soulevez l'un des bacs à...
  • Page 17 Retrait du système de Utilisation de la barre d'attelage ramassage Le support du système de ramassage est équipé PRUDENCE d'une barre d'attelage qui peut servir au remorquage. La machine peut être déstabilisée et vous • Lisez et assimilez toutes les instructions d'utilisation de la machine.
  • Page 18 Conseils d'utilisation PRUDENCE À mesure que le système de ramassage se Conseils de ramassage remplit, la charge augmente à l'arrière de la machine. Les arrêts et démarrages brusques sur pente, risquent de vous faire perdre le Ne pas oublier les dimensions contrôle de la direction ou de faire basculer la machine.
  • Page 19 Entretien Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien Après les 10 premières • Contrôlez le système de ramassage. heures de fonctionnement À chaque utilisation ou •...
  • Page 20 Remisage ATTENTION Des débris peuvent être projetés à travers les bacs à herbe s'ils sont déchirés, usés Remisage du système de ou endommagés et blesser gravement ramassage les personnes à proximité et vous-même. • Vérifiez que les bacs à herbe ne Nettoyez le système de ramassage ;...
