Pour enregistrer votre produit ou pour télécharger gratuitement un Manuel de l'utilisateur ou un Catalogue de pièces,
visitez www.Toro.com.

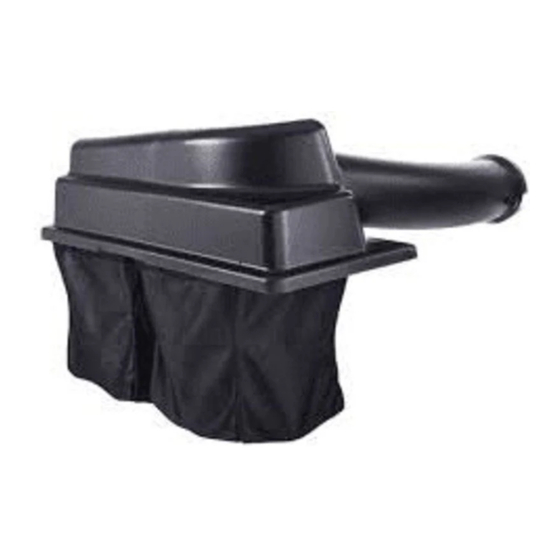

Système de ramassage
Tondeuse autoportée TITAN
MX
N° de modèle 79328—N° de série 312000001 et suivants
Ce kit nécessite l'installation simultanée
d'autres kits pour fonctionner correctement.
Contactez votre réparateur agréé pour
vous procurer les pièces correspondantes
nécessaires. Pour de plus amples
informations, visitez www.Toro.com.
Form No. 3372-324 Rev A
®
séries ZX et
Traduction du texte d'origine (FR)
Publicité
Table des Matières
Manuels Connexes pour Toro 79328
Sommaire des Matières pour Toro 79328
- Page 1 Form No. 3372-324 Rev A Système de ramassage Tondeuse autoportée TITAN ® séries ZX et N° de modèle 79328—N° de série 312000001 et suivants Ce kit nécessite l'installation simultanée d'autres kits pour fonctionner correctement. Contactez votre réparateur agréé pour vous procurer les pièces correspondantes nécessaires.
-
Page 2: Table Des Matières
Lorsque vous contactez un distributeur ou un réparateur Table des matières Toro agréé pour l'entretien de votre machine, pour vous procurer des pièces Toro d'origine ou pour obtenir des renseignements complémentaires, vous devez lui Introduction.............. -
Page 3: Sécurité
Consignes de sécurité Sécurité concernant le remorquage DANGER • L'équipement remorqué ne doit être attaché qu'au Les moteurs peuvent devenir très chauds quand ils point d'attelage. sont en marche. Vous pouvez vous brûler gravement • Suivez les recommandations du fabricant de au contact des surfaces chaudes. -
Page 4: Mise En Service
Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation Support du bâti du système de ramassage Plaque intermédiaire de support Vis autotaraudeuse (5/16 x 3/4 pouce) Boulon (5/16 x 2-1/2") Montez le bâti du système de Contre-écrou (5/16 pouce) ramassage. - Page 5 G016263 Figure 4 1. Support 2. Vis autotaraudeuses (5/16 x 3/4 pouce) G010581 3. Retirez les fixations existantes qui retiennent la Figure 6 plaque intermédiaire rectangulaire sur le sommet du Côté gauche montré cadre du moteur et déposez la plaque, le cas échéant. 1.
-
Page 6: Assemblage Du Couvercle Du Système De Ramassage
Assemblage du couvercle du système de ramassage Pièces nécessaires pour cette opération: Couvercle du système de ramassage Filtre du système de ramassage Procédure Retournez le couvercle du système de ramassage. Montez le filtre comme illustré à la Figure 7 de sorte qu'il soit incliné... -
Page 7: Montage Du Couvercle Du Système De Ramassage
Montage du couvercle du système de ramassage Pièces nécessaires pour cette opération: Goupille fendue cylindrique Procédure 1. Montez le couvercle du système de ramassage sur le bâti. Glissez les supports sur les montants du bâti du système de ramassage et placez la goupille fendue cylindrique dans le trou du montant droit (Figure 8). -
Page 8: Terminer Le Montage
Contactez votre réparateur agréé pour vous procurer les pièces correspondantes nécessaires. Pour de plus amples informations, visitez www.Toro.com. Après avoir monté le Kit de finition, consultez les sections Utilisation et Entretien ci-après pour apprendre à utiliser le système de ramassage complet et à en prendre soin. -
Page 9: Utilisation
Utilisation 5. Pour installer les bacs, glissez les crochets de l'armature sur les pattes de retenue (Figure 12). Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position de conduite. ATTENTION Pour éviter de vous blesser, procédez comme suit : •... -
Page 10: Retrait Du Système De Ramassage
Fréquence de tonte de coupe, du tube d'éjection, de l'éjecteur et du couvercle du système de ramassage. Coupez l'herbe fréquemment, surtout pendant la saison 5. Remontez ensuite le système de ramassage complet de pousse. Il faudra tondre l'herbe une deuxième fois si et remettez la machine en marche. -
Page 11: Ramassage De L'herbe Humide
le premier passage, puis effectuez un deuxième passage à la hauteur de coupe habituelle. Ramassage de l'herbe humide Essayez toujours de tondre quand l'herbe est sèche, car la qualité de la coupe en sera améliorée. Si vous devez tondre l'herbe encore humide, utilisez l'éjection latérale classique de la tondeuse. -
Page 12: Entretien
Entretien Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position de conduite. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien Après les 10 premières • Contrôlez le système de ramassage heures de fonctionnement À chaque utilisation ou •... -
Page 13: Contrôle Des Lames De Coupe
Remisage ATTENTION Des débris peuvent être projetés à travers Remisage du système de les bacs à herbe s'ils sont déchirés, usés ou endommagés et blesser gravement les personnes ramassage à proximité et vous-même. 1. Nettoyez le système de ramassage (voir Nettoyage •... -
Page 14: Remarques
Remarques:... - Page 15 Remarques:...
- Page 16 Autres pays que les États-Unis et le Canada Pour les produits Toro achetés hors des États-Unis ou du Canada, demandez à votre distributeur (concessionnaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à...
